AutoCAD ekranını 4 eşit parçaya ayırmak ve farklı görünümleri elde etmek için; View > Viewports > 4 Viewports işlemi gerçekleştirilir

Genel bir kural olarak, yazı biçimi çeşidinin kullanımı en fazla dörttür. Bu kullanımlar kalın, altı çizili, italik ve farklı fontta ya da renkte olabilirler. Yazı biçimi sayısının artması, görsel olarak karışıklık meydana getirir. Bu yüzden fazla yazı biçimi kullanmaktan kaçınılmalıdır.

Arc lenght komutu çizimlerde oluşturulan yayların yay uzunluklarını ölçülendirmek için kullanılır.  Doğru cevap A.

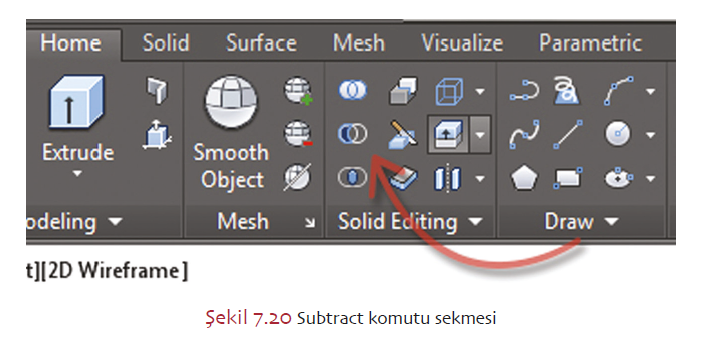

Subtract komutunun, kısa komutu ‘su’ dur. Subtract komutunu aktif hale getirmek için komut satırına su yazılıp enter’a basılır.

Extrude komutu 2 boyutlu bir nesneye derinlik katmak veya yeni bir üç boyutlu nesne oluşturmak için kullanılır. Cevap B'dir.

Ölçü değerlerini gösteren yazılar, text style fonksiyonları kullanılarak istenilen özellikte yazılar halinde yazdırılabilirler. Doğru cevap B'dir.

Fillet komutu kullanılarak nesneler birleştirilirken eğer yarıçap 0 girilirse nesneler doğrudan birleşir. Yani yay şeklinde olmadan birleşir. Doğru cevap C’dir.

Arc lenght komutu çizimlerde oluşturulan yayların yay uzunluklarını ölçülendirmek için kullanılır. Annotation > arc lenght komutu seçilerek komut aktif hale getirilir. Doğru cevap A’dır.

Extrude komutu, iki boyutta oluşturulan nesneye derinlik vermek için kullanılır.

Doğru cevap E’dir.

Command satırına pedit yazılarak enter’a basıldıktan sonra multyline seçilir ve tek tek birleştirilecek çizgiler seçilir ve enter’a basılır. Sonrasında Y harfi (YES) seçilerek enter’a basılır ardından join seçilir ve fuzz distance 0.00 olarak onaylanır ve işlemi sonlandırmak için ardarda iki kez enter’a basılır. Doğru cevap A’dır.

Ölçü değerlerini gösteren yazılar, text style fonksiyonları kullanılarak istenilen özellikte yazılar halinde yazdırılabilirler. Yazı şeklini ayarlamak için annotation > Standart > manage text style seçilerek text style diyalog kutusu görüntülenir.

Doğru yanıt A'dır.

Bir yay ya da dairenin yarıçap uzunluğunu yazdırmak için radius komutu kullanılır. Doğru yanıt C’dir.

Dört kenarlı çizginin uç noktasının koordinatlarını yazdırmak için specify feature location olarak çizgi uç noktası, endpoint ile yakalanır. Doğru cevap C’dir.

AutoCAD programında çizim yaparken genellikle plan görünüm çalışılır. Fakat 3 boyutlu çalışmalarda plan görünümü işlevsel değildir. Aksine izometrik ve farklı açılardaki görünüm, çizilen nesnelerin daha iyi algılanmasını sağlar. Ekranı nesnelerin görünümü açısından daha işlevsel bir konuma getirmek için viewports komutu rakullanılır. Doğru cevap D’dir.

Nesneleri Kesme (Break); Nesneler break komutu ile istenilen yerden ve istenilen uzunlukta birbirlerinden ayrıştırılabilir.

Aligned komutu seçilen bir doğrunun uzunluğunu ölçülendirmek için kullanılır. Doğru cevap A'dır.
