Nesneleri ölçeklendirme için scale komutu kullanılır. Örnek olarak ibreli ağaç sembolünü ölçeklendirmek için Modify > scale seçilerek scale komutu aktif hale getirilir. Doğru cevap D'dir.

AutoCAD ara yüzündeki objeleri büyültüp küçültme işlemi (ölçeklendirme) için scale komutu kullanılır. Scale komutunun, kısayol komutu ‘sc’ dir. Scale komutu, komut satırına sc yazılıp enter’e basılarak aktif hale getirilmektedir. Doğru yanıt A’dır.

Pabuç üzerine oturtulacak olan masa ayaklarının başlangıç noktası, pabucun bitim yüksekliğinden baş­lamalıdır. Yani pabuç 1 birim yükseklikte bittiği için yeni oluşturulacak masa ayağı 1 birim yükseklikten başlamalıdır. Eğer 0’dan başlar ise ayak ile pabuç iç içe geçer. Bunu önlemek için “elevation” komutuna istenilen yükseklik girilir. Kısaca; elev > Enter > 1 > Enter command satırına yazılır ve artık ayaklar 1 birim yükseklikten itibaren çizilmeye başlar. Doğru cevap B’dir.

Subtract > sb , kısa yolu yanlış yazılmıştır.

Move komutunun, kısa komutu ‘m’ dir. Move komutunu aktif hale getirmek için komut satırına m yazılıp enter’a basılır. Doğru yanıt A’dir.

Fillet komutu, iki tane çizginin belirlenen yarıçapa göre bir yay şeklinde birleştirilmesi işlemidir.

Yapılan tüm ölçülendirmeleri oluşturulan yeni bir ölçülendirme stiline dönüştürmek için object selection filter hangi komutu kullanılır.

Bir obje için Extrude komutu seçildikten sonra “Select Object (objeyi seç) > Enter> 7 > Enter” girilir. Obje seçildiği anda, objenin orta noktasında bir çizgi belirir. Bu çizgi aşağıdakilerden Yüksekliği temsil eder?

Diameter komutu bir dairenin veya yayın çapını yazdırmak için kullanılır. Ayrıca yay ve dairenin çapı yazdırılırken bu nesnelerin merkez noktasını da gösterir. Doğru cevap E'dir.

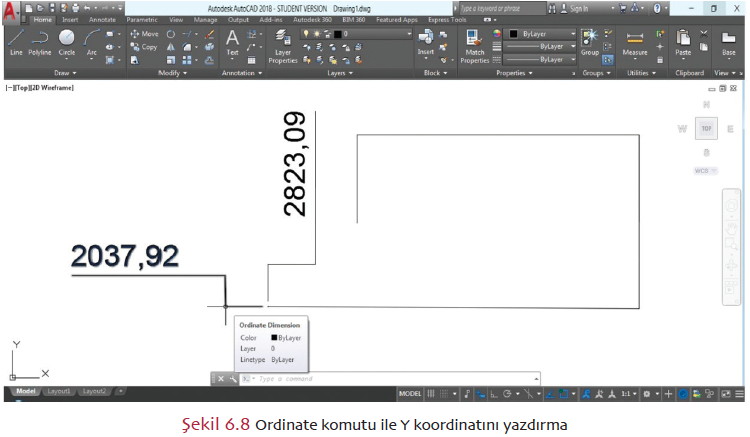

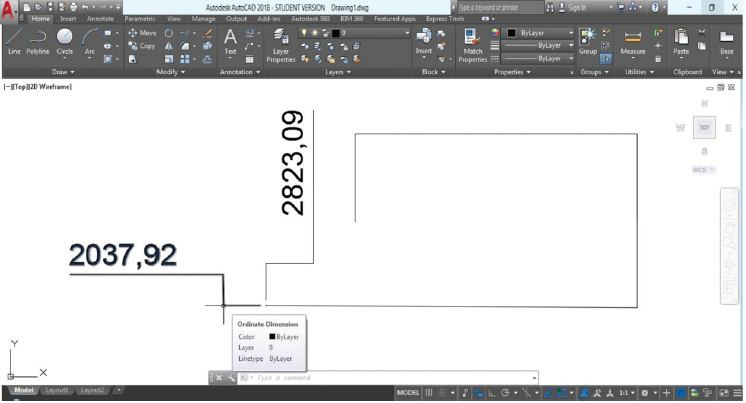

Y koordinatını yazdırmak için yine dimension > ordinate fonksiyonu seçilir. Çizgi uç noktası endpoint ile yakalanır. İmleç x ekseni yönünde hareket ettirilerek y koordinatı yazdırılır.

Doğru yanıt B'dir.

Stretch, Obje germe işlemi ile yapılır

Paste (Yapıştır), Cut (Kes) ve Copy (Kopyala) komutlarının uygulanabileceği çekme menüsü, Clipboard çekme menüsüdür.

Yapılan tüm ölçülendirmeleri oluşturulan yeni ölçülendirme1 stiline dönüştürmek için object selection filter komutu kullanılır. Object selection filter komutunu açmak için command satırına “filter” yazılır ve enter tuşuna basılır. Açılan object selection diyalog kutusundan select filter: dimension seçilir ve add to list sekmesine tıklanır. Apply sekmesine tıklandığında çizim ekranı açılır. Tüm çizim window ile seçilir ve enter tuşuna basılırsa sadece dimension (ölçülendirme) özelliğindeki nesnelerin seçildiği görülür. Ölçüler seçili konumdayken farenin sağ tuşuna tıklanıp properties seçilir ve açılan properties diyalog kutusundan Dim style (ölçülendirme stili) ölçülendirme1 olarak değiştirilirse, eski formattaki ölçülendirme, yeni formattaki ölçülendirme1’e dönüşür

Bu süreçte, MÖ 6200 yıllarında çizildiği düşünülen Çatalhöyük haritası, harita niteliği taşıyan ilk eser olarak kabul edilmektedir. Doğru cevap D'dir.

Array seçilen bir objenin rectangular (dik açılı) veya polar (kutupsal) olarak çoğaltılmasını sağlamaktadır. Doğru cevap A'dır.

Aligned komutu seçilen bir doğrunun uzunluğunu ölçülendirmek için kullanılır. Doğru cevap A'dır.

AutoCAD programında bir dairenin ya da bir yayın çapını yazdırmak için Diamter komutu kullanılmalıdır.

“Kısmen okyanus yüzeyi ile gösterilebilen, daha önce Dünya’nın matematiksel yüzeyi olarak tanımlanan yüzeye, Dünya’nın jeoidal yüzeyi ya da kısaca jeoid diyeceğiz” açıklamasıyla 1873 yılında Listing (1808-1882) tarafından, Gauss’un tanımladığı yüzeye jeoit adı verilmiştir.

AutoCad programında eğer çizgiler line ile çizilmiş ise, bu çizgiler mutlaka pedit komutu ile birleştirilmeli ve kapalı poligon haline
getirilmelidir.
