Netcad raster hazırla penceresinde yer alan ön düzeltme işlemleri sırasıyla düşey aynala, yata aynala, saat yönüne döndür, ters saat yönünde döndür, kes ve geri al olarak sıralanabilir.

Nokta, çizgi ve poligon vektör veri elemanlarına verilen addır. Raster, sayısal görüntünün bütününe verilen isimdir.

Kutup noktasına yakın bir alanın haritası yapılmak istendiğinde düzlem projeksiyonu seçilmesi uygundur.

Netcad Portal hızlı erişim sembolüyle açılan internet tarayıcı sayfasından Netcad bilgi paylaşım platformu sayfasına yönlendirilirsiniz. Bu platforma üye olarak Netcad ile karşılaşabileceğiniz problemlerinize hızlı bir şekilde çözüm üretebilirsiniz.

Afin dönüşümü yapabilmek için en az 3 ortak noktaya ihtiyaç vardır. Ancak dönüşümün kontrollü bir dönüşüm olabilmesi için 4 nokta kullanılması gerekmektedir.

Saydamlık değeri, raster veri üzerinde fare sağ
tuş ile açılan menüdeki özellikler kısmından değiştirilir.

Görüntü araçları içinde proje penceresinde
ekran üzerinde büyütüp küçültme, proje limitlerini bulma
gibi fonksiyonlar bulunmaktadır. Özellikle büyük alan
proje çalışmalarında ekran üzerinde büyültüp küçültme
gibi fonksiyonları fazlasıyla kullanılmaktadır. Soruda
verilen sembol Limit Bul fonksiyonunu yerine
getirmektedir. Bu sembolde görüntü araçlarında yer
almaktadır.

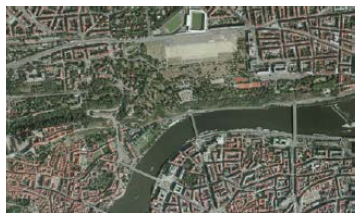

Yukarıda verilmiş olan resim, bir ortofoto resim örneğidir.

Tüm sayısal görüntülerin en küçük birimi piksel olarak tanımlanmıştır.

1:50000 ölçekli bir pafta yirmi beşe bölünerek 3’x3’ boyutlu 1:10000 ölçekli paftalar elde edilir.

Pafta bölümlenmesinde, 1:1000000 – 1:250000
arası ölçekli paftalar uluslararası sisteme göre
bölümlendirilir.

Harita, harita yüzü, harita kenarı ve kenar bilgileri olmak üzere 3 temel bölümden oluşur.

Haritanın yüzü, haritası yapılan alanın gösterildiği bölümdür. Bu bölümde, haritada yer alan detaylar, kartografik işaretler, yazılar, koordinat değerleri ve koordinat çizgileri yer alır. Haritanın kenarı ise haritanın yüzü dışında kalan bölgedir. Burada, haritaya ve har itanın kullanımına ait bilgiler verilir.

Şeritvari harita; yol, enerji nakil hattı, kanal, akarsu ıslahı gibi projelere altlık oluşturması için yapılan; proje ekseninden sağa ve sola belirli bir alanın ölçüldüğü haritalardır.

Kontrollü bir Affin dönüşümü için iki sistemde de koordinatları bilinen en az 4 nokta gerekmektedir.

Eğri bir yüzey üzerindeki bilgilerin harita düzlemine aktarılması için kullanılan yardımcı yüzeylere Projeksiyon yüzeyi adı verilir.

Tissot’a göre hem orijinal yüzeyde hem de projeksiyon yüzeyinde birbirine dik olan en az iki doğrultu olduğunu ifade etmiş ve deformasyon elipsi yöntemini ortaya çıkarmıştır. Bu yönlerden birinde uzunluk deformasyonu katsayısı maksimum, diğerinde ise minimum değerdedir.

B,C,D ve E şıkları raster veri yapısına örnek olarak gösterilebilir.

Netcad 7 programında oluşturulan proje dosyalarının uzantısı DWG’dir.

Uluslararası anlaşmalara bağlı olarak üretilen haritalarda genel olarak şu kenar bilgilerinin olması istenir: Pafta adı ve numarası, paftanın seri numarası, sayısal ölçek, baskı numarası, grafik ölçek, komşu paftalar indeksi, eşyükseklik eğrisi aralık bilgileri, projeksiyon bilgisi, koordinat başlangıç bilgisi, yükseklik başlangıç bilgisi, özel işaretler, yazı kısaltmaları, pusula sapma bilgileri.
