Bir alanın eğrilerden temizlenebilmesi için mutlaka kapalı alan olmasına gerek yoktur. Örneğin bir yol üzerindeki eğri temizlenmesi için ‘Eğri Temizle’ işlemine girildikten sonra ekrana gelen uyarı penceresinde ‘F2: Çevir’ seçeneği seçilir ve yolu oluşturan eğri veya noktalar ile alan tanımlanır ve fare sağ tuşu ile işlem onaylanır.

Verilen model tabakasında ve maksimum, minimum değerlerine uygun olarak oluşturulmuş üçgenlere normal üçgen denir. Gerekli model düzeltmeleri sonucunda epri geçirme, enkesit oluşturma ve arzi modeli üzerinden kübaj işlemlerinde kullanılırlar.

Kota Göre Renklendir: seçenek aktif hâle getirilir ise eğrilerin kot bilgilerine göre tematik özelliği kullanılarak oluşturulması sağlanır.

Hâlihazir harita üretimi için istikşaf işlemi yapılarak poligon noktaları belirlenir ve röper krokileri hazırlanır. Belirlenen poligon noktalarına koordinatlandırma amacıyla her bir güzergâh için doğrultu ve mesafe okumaları yapılarak poligon hesabı ile koordinat değerleri hesaplanır. Nivelman işleminde her bir güzergâh içerisinde bulunan poligon noktalarında mira ve nivo aleti yardımıyla ileri ve geri okumalar yapılarak yükseklik değerleri elde edilir. Elde edilen bu değerlerin hata sınırları hesaplanarak dağıtılır ve poligon noktalarına düşey koordinat (z) değerleri verilir. Poligonlara yatay ve düşey koordinatlar verildikten sonra poligon noktaları üzerinden detay alımı işlemine geçilir.

Proje sınırlarında ve seyrek alım yapılmasından dolayı model içerisinde oluşan kırmızı renkteki üçgenlere bozuk üçgen denir. Bozuk üçgenler oluşturulan arazi modelinin doğruluğunu etkilediğinden düzeltilmeleri gerekir.

Belirli ölçekteki büyük harita, plan veya modeli oluşturan ayrı parçalardan herbirine pafta adı verilir. ,paftalara ayırma ise rasgele değil, belirli bir sisteme göre yapılır. Böyle bir sistem pafta bölümlemesi ya da pafta indeksi olarak adlandırılır.

Çıktı şablonu tasarımında ?? ile yerleştirilen
alanların çıktı öncesi giriş pencerelerinin açıldığı
görülebilir.

Yükseklik eğrilerinin üzerine kot yazdırılabilir.
İlk kot yazısının eğrinin başlangıcına olan uzaklığı,
yazının tekrarlama aralığı ve yazı boyu için diyalog
kutusundaki varsayılan değer kabul edilebilir ya da
değiştirilebilir. Eğrilere kot yazdırmak için Netsurf > Eğri
Araçları > Eğri Geçir’ menüsü altındaki ok işaretine
tıklanır ve ‘Eğrilere Kot Yaz’ işlemine girilir.

Kutupsal hesaplama işlemleri için Netcad anamodül menülerinden hesap altında eğik kenar-düşey açı fonksiyonu kullanılır.

Bu işlem dizisi, çizgi objelerinin birleştirilerek alan geometrisi oluşturmak için kullanılır.

CBS projelerinde karşılaşılan, çoka çok; yani birden çok parsel ve birden çok malik gibi durumlar kısaca N-N ilişki tipi şeklinde ifade edilir.

1-1 ilişki tipi, bire bir yani bir parselin bir maliği gibi durumları ifade etmede kullanılır.

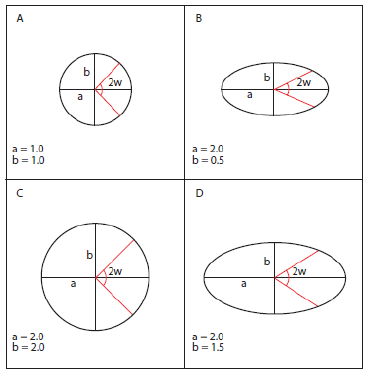

A ve C bölümlerinde a=b olduğu için açı deformasyonu yoktur. Ancak A bölümünde a.b=1 olduğu için alan deformasyonu yoktur. C bölümünde ise a.b=1 olmadığı için alan deformasyonu vardır. B ve D bölümlerinde a=b olmadığı için açı deformasyonu vardır. Ancak B bölümünde a.b=1 olduğu için alan deformasyonu yoktur. D bölümünde ise a.b=1 olmadığı için alan deformasyonu vardır.

Polinom dönüşüm derecelerinde kullanılacak en
az kontrol nokta sayıları aşağıdaki gibidir. 1. Derece
dönüşüm için en az 3 nokta, 2. Derece dönüşüm için en az
6 nokta, 3. Derece dönüşüm için en az 10 nokta, 4. Derece
dönüşüm için en az 15 nokta 5. Derece dönüşüm için en az
21 nokta, 6. Derece dönüşüm için en az 28 nokta
gereklidir.

1:250000 ölçekli bir pafta altı parçaya bölünerek 30’x30’ boyutlu 1:100000 ölçekli paftalar elde edilir.

CBS projelerinde bu ilişkilerin tanımlanabilmesi
için uygun yapının veri tabanı tasarımında oluşturulması
gereklidir. Projelerde dört tip ilişki tanımlanabilir. Bu
ilişkiler; • 1-1 ilişki tipi (bire bir, bir parselin bir maliği
vb.) • 1-N ilişki tipi (bire çok, bir parselin birden çok
maliği vb.) • N-1 ilişki tipi (çoka bir, birden çok parselin
bir maliği vb.) • N-N ilişki tipi (çoka çok, birden çok
parsel ve birden çok malik vb.)dir.

Netsurf/Eğri Araçları/Eğri Geçir seçeneği ile
UCGEN_MODEL tabakasında kayıtlı üçgenler dikkate
alınarak münhani(eş yükseklik) eğrileri geçirilir.

Bir veya iki noktadan çıkan ve değişik yönlerde dağılım gösteren meridyenler boyunca uzunluklar korunabilmesine uzunluk koruyan projeksiyonlar denir.

Uluslararası pafta bölümleme sisteminde yerküre, Grid dilimi adı verilen 6°lik boylam dilimlerine ayrılmıştır.
