2017–2018 Vize (Ara Sınav) Çıkmış Soruları

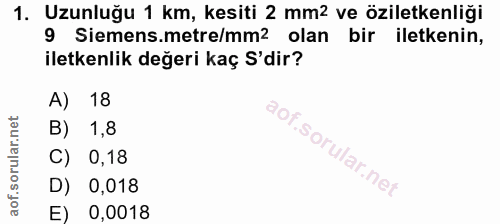

Uzunluğu 1 km, kesiti 2 mm2 ve özletkenliği 9 Siemens.metre/mm2 olan bir iletkenin, iletkenlik değeri kaç S'dir? A) 18 B) 1,8 C) 0,18 D) 0,018 E) 0,0018

10 uV kaç volt'tur? A) 10-1 B) 10-2 C) 10-3 D) 10-5 E) 10-6

Renk kodları mavi - yeşil - kahverengi olarak verilen üç renk bantlı bir direncin maksimum ve minimum değerleri aşağıdakilerden hangisinde birlikte ve dogru olarak verilmiştir? A) Rmax= 71,5 Q, Rmin= 58,5 Q B) Rmax= 78 2, Rmin = 52 Q C) Rmax= 682,5 Q, Rmin= 617,5 Q D) Rmax= 715 2, Rmin = 585 Q E) Rmax= 780 2, Rmin = 520 2

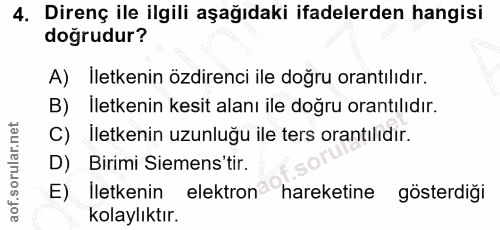

Direnç ile ilgili aşağıdaki ifadelerden hangisi doğrudur? A) İletkenin özdirenci ile doğru orantılıdır. İletkenin kesit alanı ile doğru orantılıdır. C) Iletkenin uzunluğu ile ters orantılıdır. D) Birimi Siemens tir. E) İletkenin elektron hareketine gösterdiği kolaylıktır.

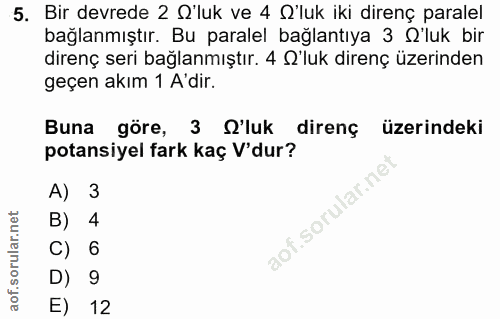

Bir devrede 2 'luk ve 4 O'luk iki direnç paralel bağlanmıştır. Bu paralel bağlantıya 3 'luk bir direnç seri bağlanmıştır. 4 O'luk direnç üzerinden geçen akım 1 A'dir. Buna göre, 3 S'luk direnç üzerindeki potansiyel fark kaç V'dur? A) 3 B) 4 C) 6 2° D) 9 E) 12

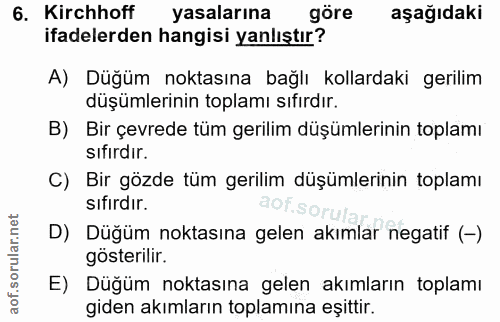

Kirchhoff • yasalarına göre aşağıdaki ifadelerden hangisi yanlıştır? A) Düğüm noktasına bağlı kollardaki gerilim düşümlerinin toplamı sıfırdır. B) Bir çevrede tüm gerilim düşümlerinin toplamı sıfırdır. C) Bir gözde tüm gerilim düşümlerinin toplamı sıfırdır. ao D) Düğüm noktasına gelen akımlar negatif (-) gösterilir. E) Düğüm noktasına gelen akımların toplamı giden akımların toplamına eşittir.

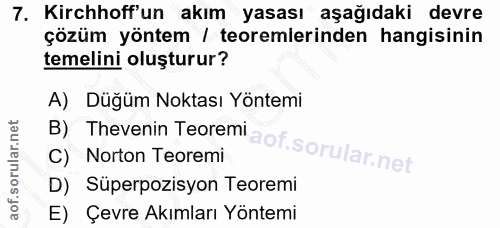

Kirchhoff'un akım yasası aşağıdaki devre çözüm yöntem / teoremlerinden hangisinin temelini oluşturur? B) nevenin Teorem aol. A) Düğüm Noktası Yöntemi C) Norton Teoremi D) Süperpozisyon Teoremi E) Çevre Akımları Yöntemi

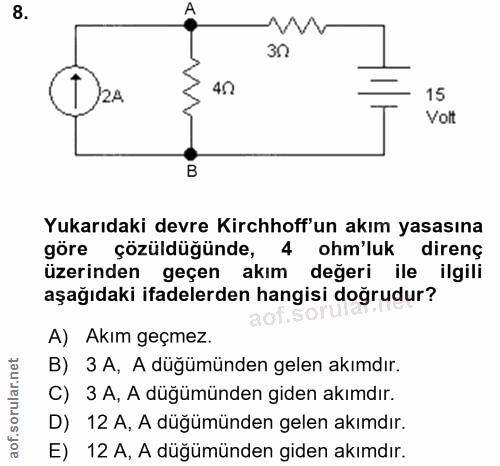

30 40 15 Volt B Yukarıdaki devre Kirchhoff'un akım yasasına göre çozüldugünde, 4 ohm'luk direnç üzerinden geçen akım değeri ile ilgili aşağıdaki ifadelerden hangisi doğrudur? A) Akım geçmez. B) 3 A, A düğümünden gelen akımdır. C) 3 A, A düğümünden giden akımdır. D) 12 A, A düğümünden gelen akımdır. E) 12 A, A düğümünden giden akımdır.

Çevre kavramı ile ilgili aşağıdaki ifadelerden hangisi doğrudur? A) Her çevrede gerilim veya akım kaynağı olmak zorundadır. B) Kolları üzerinde devre elemanları bulunan kapalı devredir. C) Düğüm noktaları arasında kalan ve üzerinde devre elemanlarının yer aldığı devre parçasıdır. D) Iki ya da daha fazla elemanın bağlı olduğu noktadır. E) Her çevre bir gözdür.

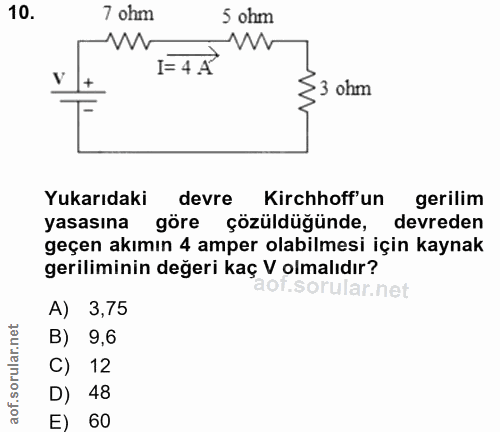

7 ohm 5 ohm I= 4 A 33 ohm Yukarıdaki devre Kirchhoff'un gerilim yasasına göre çözüldüğünde, devreden geçen akımın 4 amper olabilmesi için kaynak geriliminin değeri kaç V olmalıdır? lar.net A) 3,75 B) 9,6 C) 12 D) 48 E) 60

ve 12. soruları aşağıdaki devreye göre cevaplayınız. 20 4 1 5 0 13 V lA 11. Buna göre, 2 D'luk dirençten geçen akımın değeri kaç A'dir? A) 1 B) 2 C) 3 D) 4 E) 5

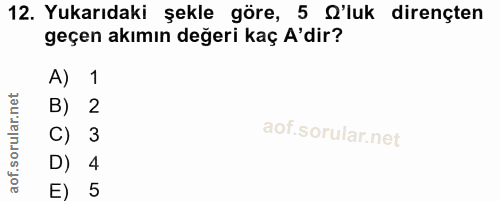

Yukarıdaki şekle göre, 5 'luk dirençten geçen akımın değeri kaç A'dir? A) 1 B) 2 C) 3 D) 4 E) 5

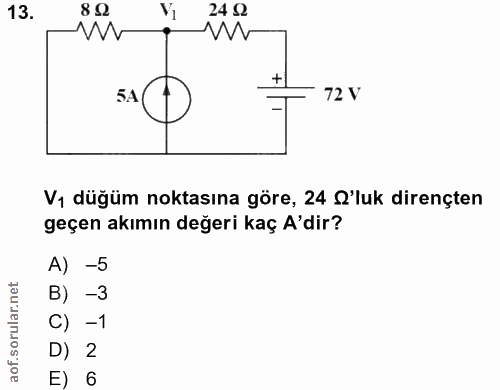

8 0 24 Q 54 72 V Vı düğüm noktasına göre, 24 S'luk dirençten geçen akımın değeri kaç A'dir? A) -5 B) -3 C) -1 D) 2 E) 6

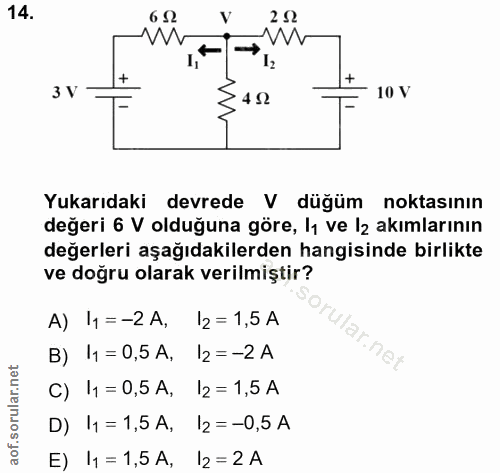

6 S2 V 2 92 3 V 4 52 10 V Yukarıdaki devrede V düğüm noktasının değeri 6 V olduğuna göre, lı ve lz akımlarının değerleri aşağıdakilerden hangisinde birlikte ve doğru olarak verilmiştir? A) 11=-2A, 12= 1,5 A B) 11 = 0,5 A, 12=-2 A C) 11 = 0,5 A, 12 = 1,5 A D) 11 = 1,5 A, 2=-0,5 A E) 11 = 1,5 A, |2=2 A

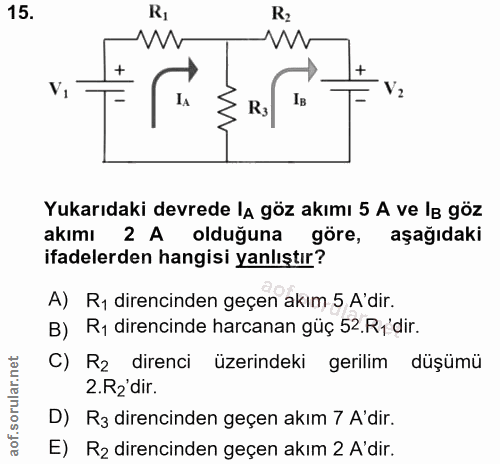

RI W V V2 IA R3 Ів Yukarıdaki devrede la göz akımı 5 A ve le göz akımı 2 A olduğuna göre, aşağıdaki ifadelerden hangisi yanlıştır? A) Rı direncinden geçen akım 5 A'dir. B) Rı direncinde harcanan güç 52.Ry'dir. C) Rz direnci üzerindeki gerilim düşümü 2.R2'dir. D) R3 direncinden geçen akım 7 A'dir. E) Rz direncinden geçen akım 2 A'dir.

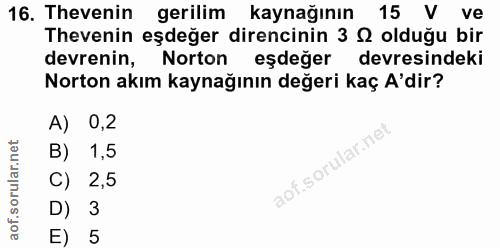

Thevenin gerilim kaynağının 15 V ve Thevenin eşdeğer direncinin 3 S olduğu bir devrenin, Norton eşdeğer devresindeki Norton akım kaynağının değeri kaç A'dir? A) 0,2 B) 1,5 C) 2,5 aof. D) 3 E) 5

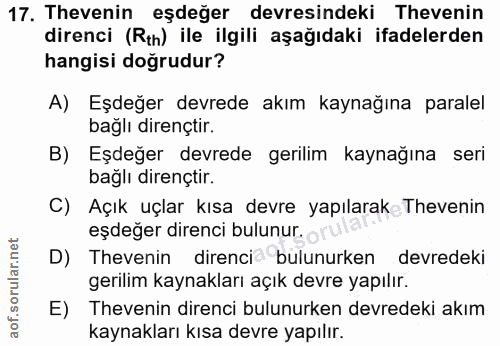

Thevenin eşdeğer devresindeki Thevenin direnci (Rth) ile ilgili aşağıdaki ifadelerden hangisi doğrudur? A) Eşdeğer devrede akım kaynağına paralel bağlı dirençtir. B) Eşdeğer devrede gerilim kaynağına seri bağlı dirençtir. C) Açık uçlar kısa devre yapılarakeThevenin eşdeğer direnci bulunur. D) Thevenin direnci bulunurken devredeki gerilim kaynakları açık devre yapılır. E) Thevenin direnci bulunurken devredeki akım kaynakları kısa devre yapılır.

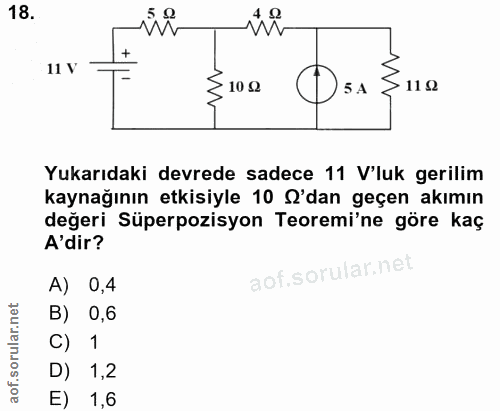

W 11 V 3 1002 5 A 11 2 Yukarıdaki devrede sadece 11 V'luk gerilim kaynağının etkisiyle 10 O'dan geçen akımın değeri Süperpozisyon Teoremi'ne göre kaç A'dir? A) 0,4 B) 0,6 1 D) 1,2 E) 1,6

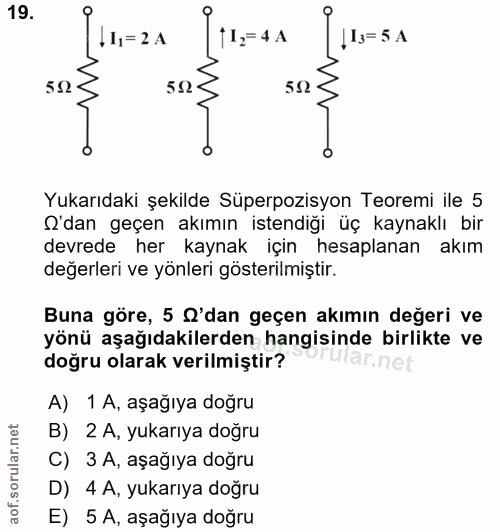

11=2A 112=4A 113=5A 522 552 552 Yukarıdaki şekilde Süperpozisyon Teoremi ile 5 O'dan geçen akımın istendiği üç kaynaklı bir devrede her kaynak için hesaplanan akım değerleri ve yönleri gösterilmiştir. Buna göre, 5 O'dan geçen akımın değeri ve yönü aşağıdakilerden hangisinde birlikte ve doğru olarak verilmiştir? lar.net A) 1 A, aşağıya doğru B) 2 A, yukarıya doğru C) 3 A, aşağıya doğru D) 4 A, yukarıya doğru E) 5 A, aşağıya doğru

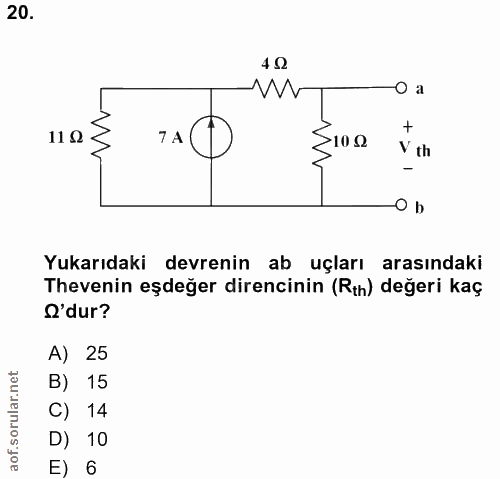

40 O a 112. TA 10 Q V th O b Yukarıdaki devrenin ab uçları arasındaki Thevenin eşdeğer direncinin (Rın) değeri kaç O'dur? A) 25 B) 15 C) 14 D) 10 E) 6
