2017–2018 Üç Ders Çıkmış Soruları

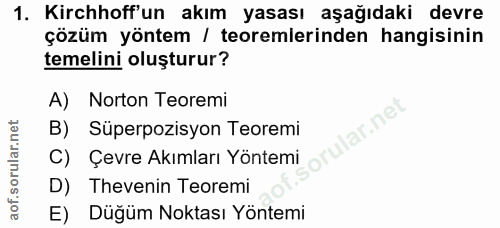

Kirchhoff'un akım yasası aşağıdaki devre çözüm yöntem / teoremlerinden hangisinin temelini oluşturur? A) Norton Teoremi lar.net B) Süperpozisyon Teoremi C) Çevre Akımları Yöntemi D) Thevenin Teoremi E) Düğüm Noktası Yöntemi

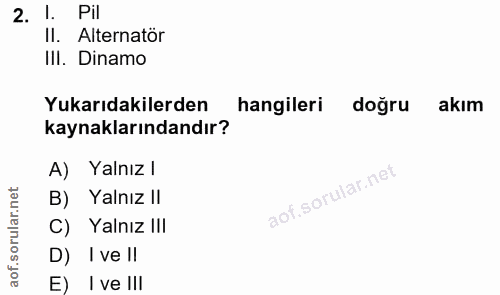

!. Pil II. Alternator III. Dinamo Yukarıdakilerden hangileri doğru akım kaynaklarındandır? A) Yalnız l B) Yalnız II C) Yalnız III D) I ve ll E) I ve III

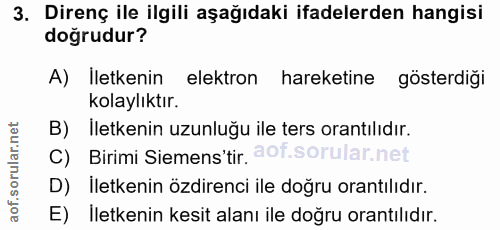

Direnç ile ilgili aşağıdaki ifadelerden hangisi dogrudur? A) İletkenin elektron hareketine gösterdiği kolaylıktır. Iletkenin uzunluğu ile ters orantılıdır. C) Birimi Siemens'tir. aot. D) İletkenin özdirenci ile doğru orantılıdır. E) Iletkenin kesit alanı ile doğru orantılıdır.

Kirchhoff yasalarına göre aşağıdaki ifadelerden hangisi yanlıştır? A) Bir gözde tüm gerilim düşümlerinin toplamı sifirdır. B) Düğüm noktasına gelen akımların toplamı giden akımların toplamına eşittir. C) Bir çevrede tüm gerilim düşümlerinin toplamı sıfırdır. D) Düğüm noktasına bağlı kollardaki gerilim düşümlerinin toplamı sıfırdır. E) Düğüm noktasına gelen akımlar negatif (-) gösterilir.

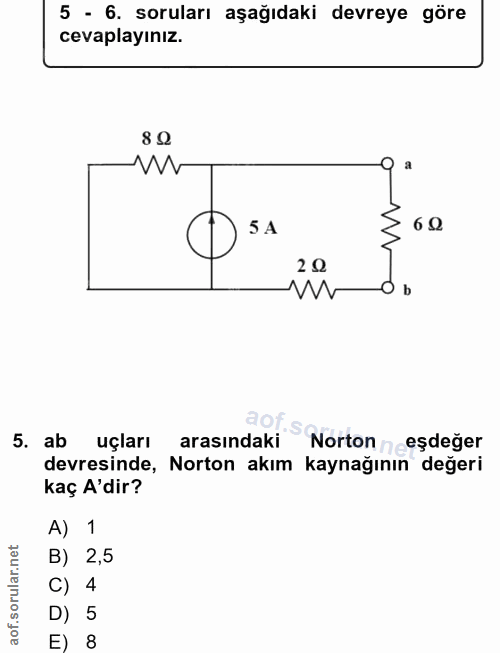

5 - 6. soruları aşağıdaki devreye göre cevaplayınız. 80 a 5A 6 0 20 b 5. ab uçları arasındaki evresinde, Norton dakm Kaynagınım sdeğer kaç A'dir? A) 1 r.net B) 2,5 C) 4 of. D) 5 E) 8

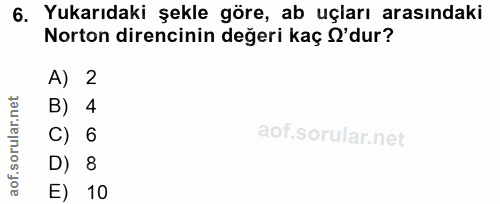

Yukarıdaki şekle göre, ab uçları arasındaki Norton direncinin değeri kaç 'dur? A) 2 B) 4 C) 6 D) 8 E) 10

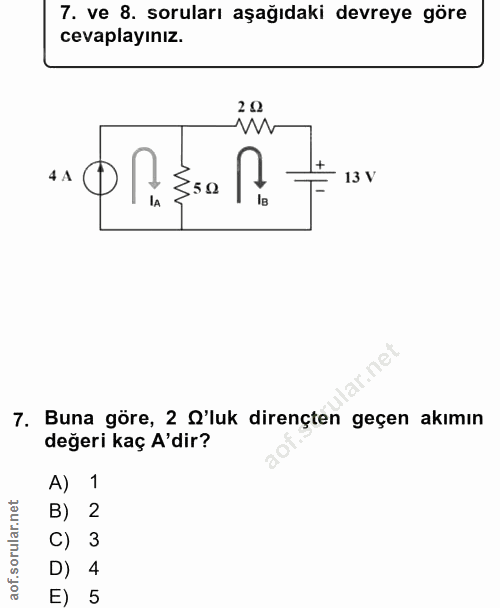

ve 8. soruları aşağıdaki devreye göre cevaplayınız. 20 41 Es0 13 V lA ів 7. Buna göre, 2 'luk dirençten geçen akımın değeri kaç A'dir? A) 1 B) 2 C) 3 D) 4 5

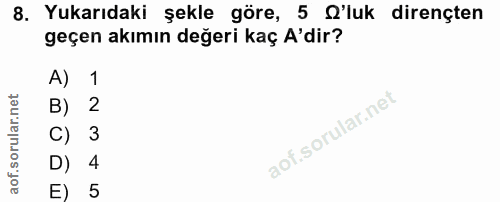

Yukarıdaki şekle göre, 5 'luk dirençten geçen akımın değeri kaç A'dir? A) 1 B) 2 C) 3 D) 4 E) 5

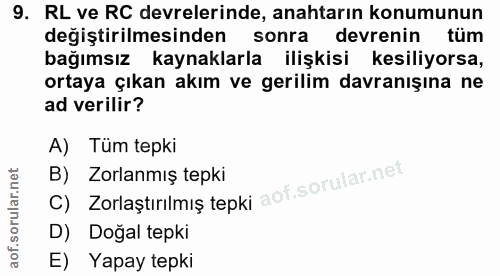

RL ve RC devrelerinde, anahtarın konumunun değiştirilmesinden sonra devrenin tüm bağımsız kaynaklarla ilişkisi kesiliyorsa, ortaya çıkan akım ve gerilim davranışına ne ad verilir? A) Tüm tepki c) Zorlaştırimiş tepki aof. B) Zorlanmış tepki D) Doğal tepki E) Yapay tepki

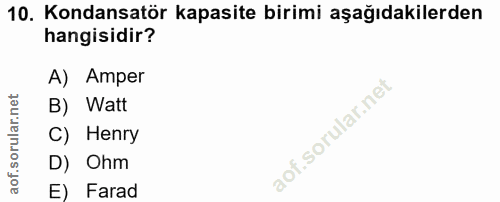

Kondansatör kapasite birimi aşağıdakilerden hangisidir? A) Amper B) Watt C) Henry D) Ohm E) Farad

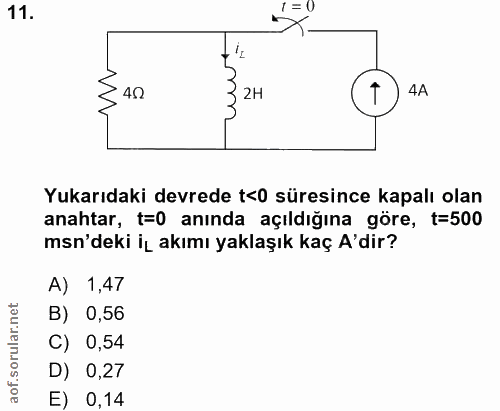

1 = 0 40 2H 4A Yukarıdaki devrede t<0 süresince kapalı olan anahtar, t=0 anında açıldığına göre, t=500 msn'deki iL akımı yaklaşık kaç A'dir? A) 1,47 B) 0,56 C) 0,54 D) 0,27 E) 0,14

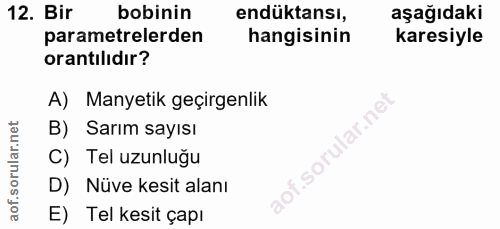

Bir bobinin enduktansı, aşağıdaki parametrelerden hangisinin karesiyle orantılıdır? A) Manyetik geçirgenlik ar.ne B) Sarım sayısı C) Tel uzunluğu S, D) Nüve kesit alanı E) Tel kesit çapı

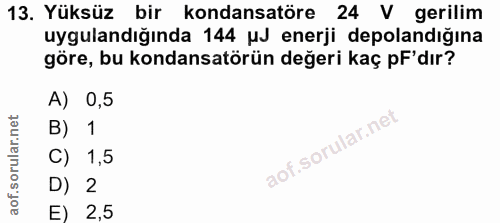

Yüksüz bir kondansatöre 24 V gerilim uygulandığında 144 MJ enerji depolandığına göre, bu kondansatörün değeri kaç pF'dır? A) 0,5 B) 1 C) 1,5 D) 2 E) 2,5

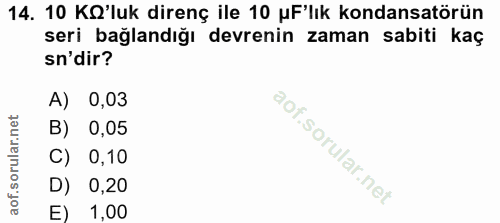

10 KO'luk direnç ile 10 uF'lık kondansatörün seri bağlandığı devrenin zaman sabiti kaç sn'dir? A) 0,03 B) 0,05 C) 0,10 D) 0,20 E) 1,00

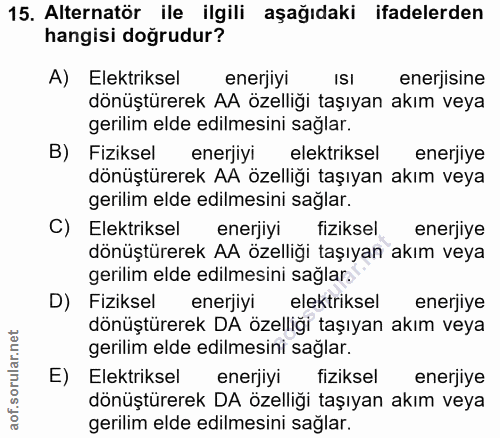

Alternatör ile ilgili aşağıdaki ifadelerden hangisi doğrudur? A) Elektriksel enerjiyi ISI enerjisine dönüştürerek AA özelliği taşıyan akım veya gerilim elde edilmesini saglar. B) Fiziksel enerjiyi elektriksel enerjiye dönüştürerek AA özelliği taşıyan akım veya gerilim elde edilmesini sağlar. C) Elektriksel enerjiyi fiziksel enerjiye dönüştürerek AA özelliği taşıyan akım veya gerilim elde edilmesini sağlar. D) Fiziksel enerjiyi elektriksel enerjiye dönüştürerek DA özelliği taşıyan akım veya gerilim elde edilmesini sağlar. E) Elektriksel enerjiyi fiziksel enerjiye dönüştürerek DA özelliği taşıyan akım veya gerilim elde edilmesini sağlar.

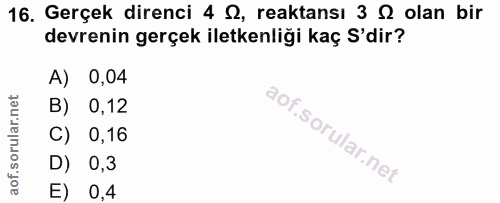

Gerçek direnci 4 S, reaktansı 3 S olan bir devrenin gerçek iletkenliği kaç S'dir? A) 0,04 B) 0,12 C) 0,16 D) 0,3 E) 0,4

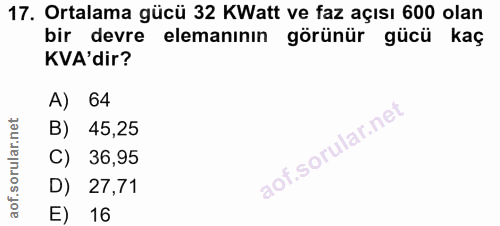

Ortalama gücü 32 KWatt ve faz açısı 600 olan bir devre elemanının görünür gücü kaç KVA'dir? A) 64 B) 45,25 C) 36,95 D) 27,71 E) 16

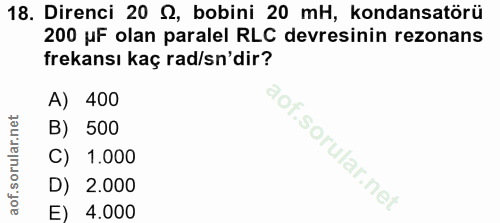

Direnci 20 2, bobini 20 mH, kondansatörü 200 uF olan paralel RLC devresinin rezonans frekansı kaç rad/sn'dir? A) 400 B) 500 C) 1.000 D) 2.000 E) 4.000

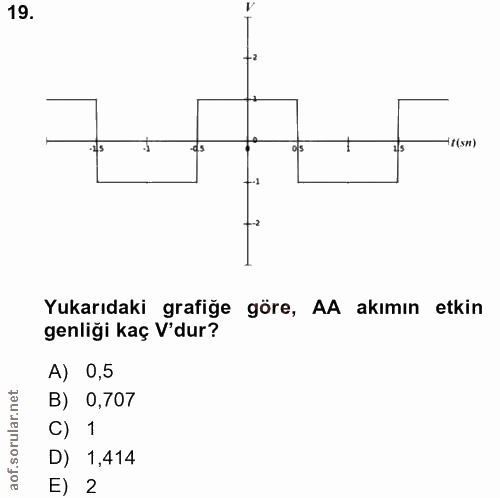

ols 15 -(smt) Yukarıdaki grafiğe göre, AA akımın etkin genliği kaç V'dur? A) 0,5 lar.net B) 0,707 C) 1 aof.sorul D) 1,414 E 2

Üzerinden geçen akımı i(t) = 40 • sin(200r t) A ve empedansı Ž = 4<60° & olan bir devrenin harcadığı ortalama güç kaç Watt'tır? A) 6.400 B) 3.200 C) 1.600 D) 800 E) 400
