2012–2013 Vize (Ara Sınav) Çıkmış Soruları

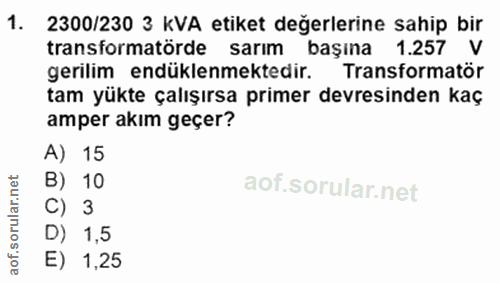

2300/230 3 KVA etiket değerlerine sahip bir transformatörde sarım başına 1.257 V gerilim endüklenmektedir. Transformatör tam yükte çalışırsa primer devresinden kaç amper akım geçer? A) 15 B) 10 C) 3 D) 1,5 E) 1,25

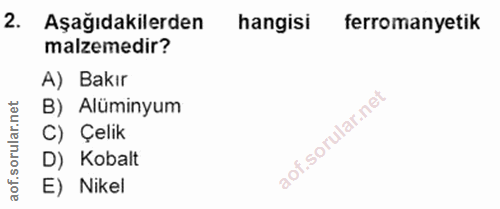

Aşağıdakilerden hangisi fermanyetik malzemedir? A) Bakır orular.net B) Alüminyum C) Çelik D) Kobalt aof. E) Nikel

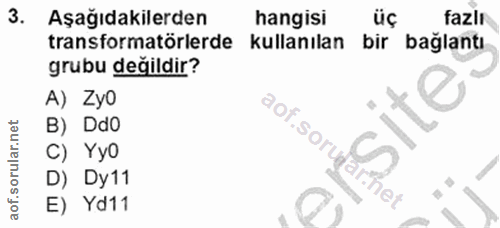

Aşağıdakilerden hangisı üç fazlr transformatörlerde kullanılan bir bağlantı grubu değildir? A) Zyo B) DdO .sorude C) Yy0 D) Dy11 E) Yd11

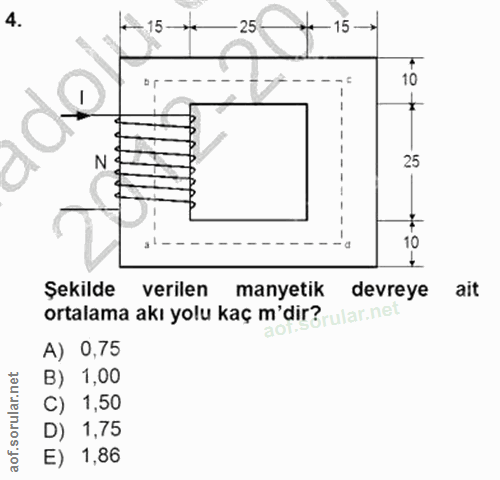

15-* - 25 - 15 → N 25 10 Şekilde verilen manyetik devreye ait ortalama akı yolu kaç m'dir? ular.net A) 0,75 B) 1,00 C) 1,50 D) 1,75 1,86

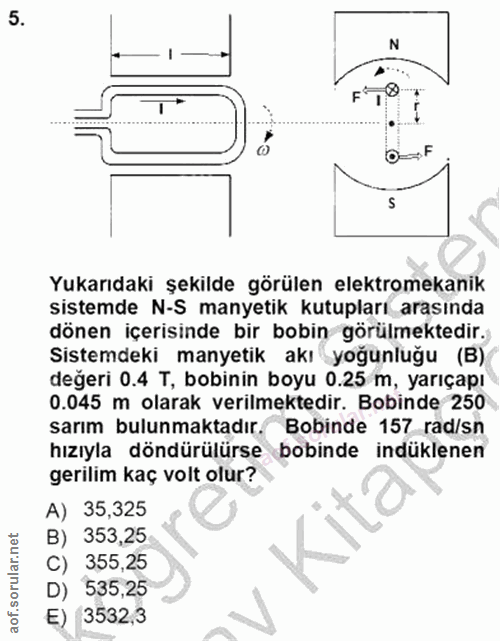

N F° Yukarıdaki şekilde görülen elektromekanik sistemde N-S manyetik kutupları_ arasında dönen içerisinde bir bobin görülmektedir. Sistemdeki manyetik akı yoğunluğu (B) değeri 0.4 T, bobinin boyu 0.25 m, yarıçapı 0.045 m olarak verilmektedir. Bobinde 250 sarım bulunmaktadır. Bobinde 157 rad/sn hızıyla döndürülürse bobinde indüklenen gerilim kaç volt olur? A) 35,325 B) 353,25 C) 355,25 D) 535,25 E) 3532,3

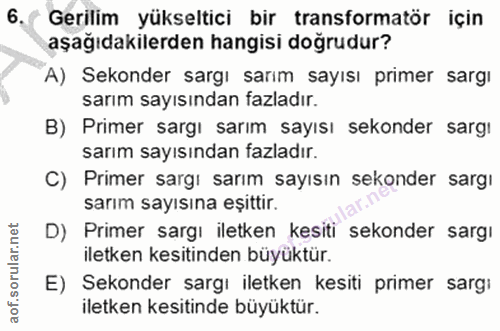

( Gerilim yükseltici bir transformatör için aşağıdakilerden hangisi doğrudur? A) Sekonder sargı sarım sayısı primer sargı sarım sayısından fazladır. B) Primer sargı sarım sayısı sekonder sargı sarım sayısından fazladır. C) Primer sargı sarım sayısın sekonder sargı sarım sayısına eşittir. D) Primer sargı iletken kesiti sekonder sargı iletken kesitinden büyüktür. E) Sekonder sargı iletken kesiti primer sargi iletken kesitinde büyüktür.

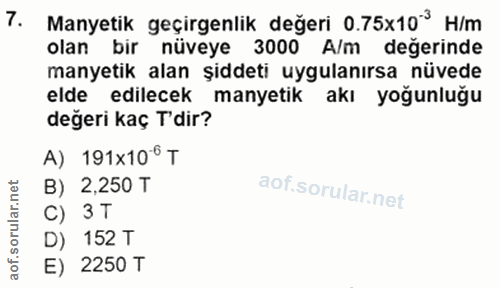

Manyetik geçirgenlik değeri 0.75x103 H/m olan bir nüveye 3000 A/m degerinde manyetik alan şiddeti uygulanırsa nüvede elde edilecek manyetik akı yoğunluğu degeri kaç T'dir? A) 191x10° T B) 2,250 T C) 3 T D) 152 T E) 2250 T

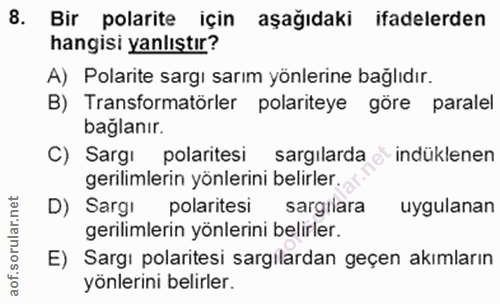

Bir polarite için aşağıdaki ifadelerden hangisi yanlıştır? A) Polarite sargı sarım yönlerine bağlıdır. B) Transformatörler polariteye göre paralel bağlanır. C) Sargı polaritesi sargılarda indüklenen gerilimlerin yönlerini belirler. D) Sargi polaritesi sargiiara uygulanan gerilimlerin yönlerini belirler. E) Sargı polaritesi sargılardan geçen akımların yönlerini belirler.

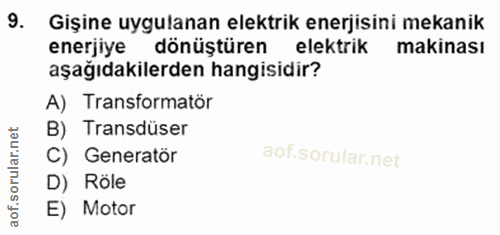

Gişine uygulanan elektrik enerjisini mekanik enerjiye dönüştüren elektrik makinası aşağıdakilerden hangisidir? A) Transformatör B) Transdüser C) Generatör D) Röle E) Motor

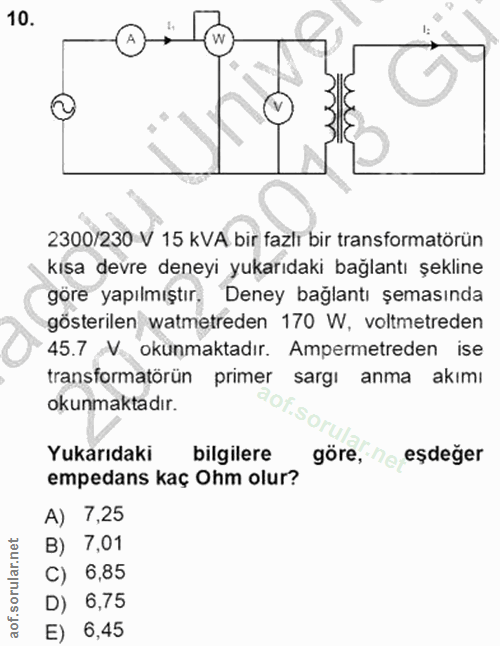

2300/230 V 15 kVA bir fazlı bir transformatörün kısa devre deneyi yukarıdaki bağlantı şekline göre yapılmıştır, Deney bağlantı şemasında gösterilen watmetreden 170 W, voltmetreden 45.7 V okunmaktadır. Ampermetreden ise transformatörün primer sargı anma akımı okunmaktadır. dor Yukarıdaki bilgilere göre, ho eşdeğer empedans kaç Ohm olur? A) 7,25 B) 7,01 C) 6,85 D) 6,75 E) 6,45

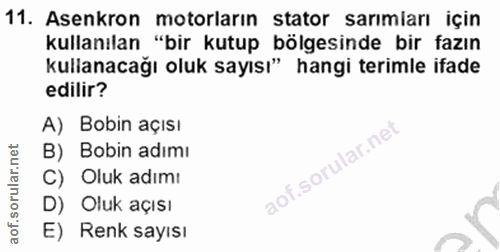

Asenkron motorların stator sarımları için kullanılan "bir kutup bölgesinde bir fazın kullanacağı oluk sayısı" hangi terimle ifade edilir? A) Bobin açısı B) Bobin adımı Oluk adımı D) Oluk açısı E) Renk sayısı

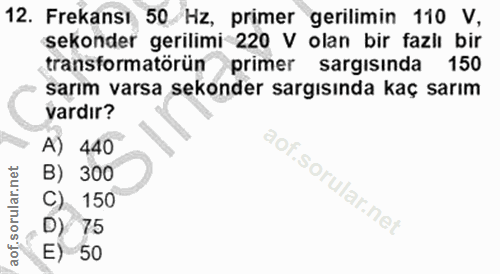

Frekansı 50 Hz, primer gerilimin 110 V, sekonder gerilimi 220 V olan bir fazlı bir transformatörün primer sargısinda 150 sarım varsa sekonder sargısında kaç sarım vardır? A) 440 B) 300 C) 150 D) 75 E) 50

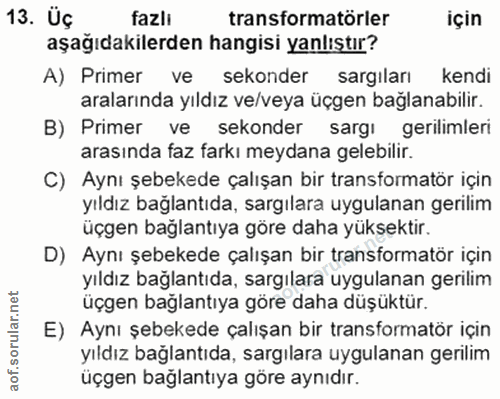

Üç fazli transformatörler için aşağıdakilerden hangisi yanlıştır? A) Primer ve sekonder sargiları kendi aralarında yıldız ve/veya üçgen bağlanabilir. B) Primer ve sekonder sargı gerilimleri arasında faz farkı meydana gelebilir. C) Aynı şebekede çalışan bir transformatör için yıldız bağlantıda, sargılara uygulanan gerilim üçgen bağlantıya göre daha yüksektir. D) Aynı şebekede çalışan bir transformatör için yıldız bağlantıda, sargılara uygulanan gerilim üçgen bağlantıya göre daha düşüktür. E) Aynı şebekede çalışan bir transformatör için yıldız bağlantıda, sargılara uygulanan gerilim üçgen bağlantıya göre aynıdır.

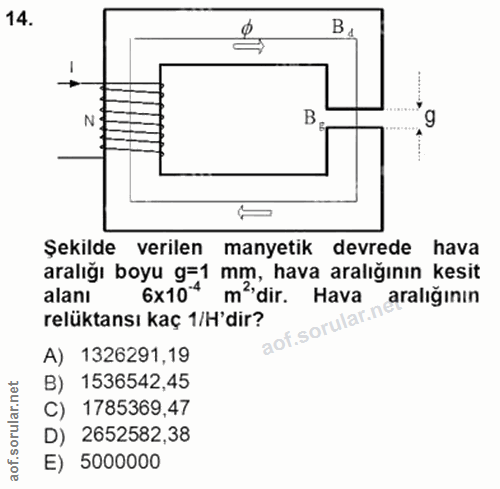

B Şekilde verilen manyetik devrede hava alanı m? dir. Hava aralığının relüktansı kaç 1/H'dir? aof.soru lar.ne A) 1326291,19 B) 1536542,45 C) 1785369,47 D) 2652582,38 E) 5000000

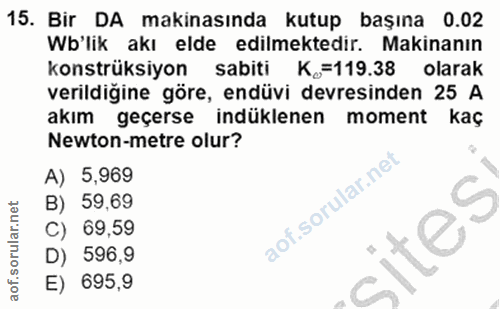

Bir DA makinasında kutup başına 0.02 Wb'lik akı elde edilmektedir. Makinanın konstrüksiyon sabiti K,=119.38 olarak verildiğine göre, endüvi devresinden 25 A akım geçerse indüklenen moment kaç Newton-metre olur? A) 5,969 B) 59,69 C) 69,59 D) 596,9 E) 695,9

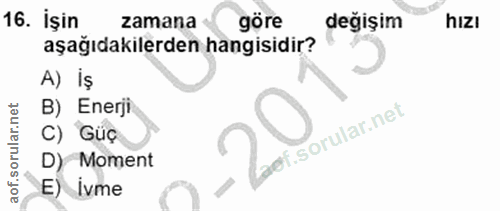

İşin zamana göre değişim hizı aşağıdakilerden hangisidir? A) iş B) Enerji C) Güç f. D) Moment E) ivme

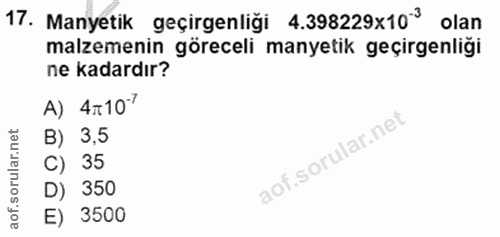

Manyetik geçirgenliği 4.398229×103 olan malzemenin göreceli manyetik geçirgenliği ne kadardır? A) AT107 B) 3,5 C) 35 D) 350 E) 3500

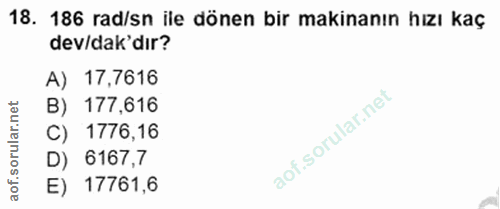

186 rad/sn ile dönen bir makinanın hızı kaç dev/dak'dır? A) 17,7616 ar.net B) 177,616 C) 1776,16 oru D) 6167,7 aof. E) 17761,6

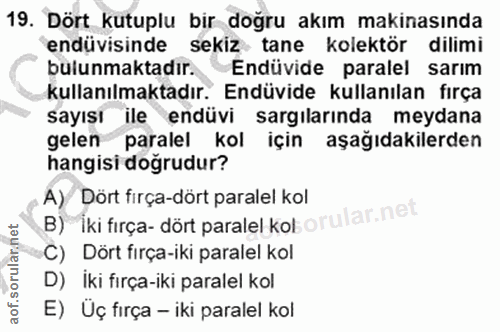

Dört kutuplu bir doğru akım makinasında endüvisinde sekiz tane kolektör dilimi bulunmaktadır.Endüvide paralel sarım kullanılmaktadır. Endüvide kullanılan firça sayısı ile endüvi sargılarında meydana gelen paralel kol için aşağıdakilerden hangisi doğrudur? A) Dört fırça-dört paralel kol et B) iki fırça- dört paralel kob ol C) Dört firça-iki paralel kol D) Iki fırça-iki paralel kol E) Üç fırça - iki paralel kol

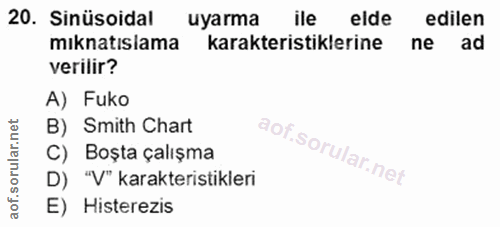

Sinüsoidal uyarma ile elde edilen mıknatıslama karakteristiklerine ne ad verilir? A) Fuko B) Smith Chart C) Boşta çalışma D) "V" karakteristikleri E) Histerezis
