2014–2015 Vize (Ara Sınav) Çıkmış Soruları

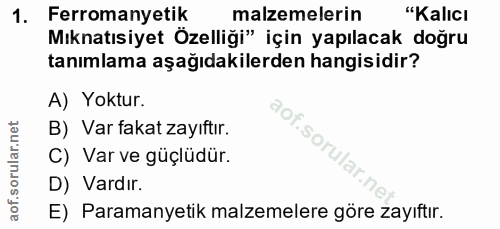

Ferromanyetik malzemelerin "Kalıcı Mıknatısiyet Özelliği" için yapılacak doğru tanımlama aşağıdakilerden hangisidir? A) Yoktur. B) Var fakat zayıftır. C) Var ve güçlüdür. D) Vardır. E) Paramanyetik malzemelere göre zayıftır.

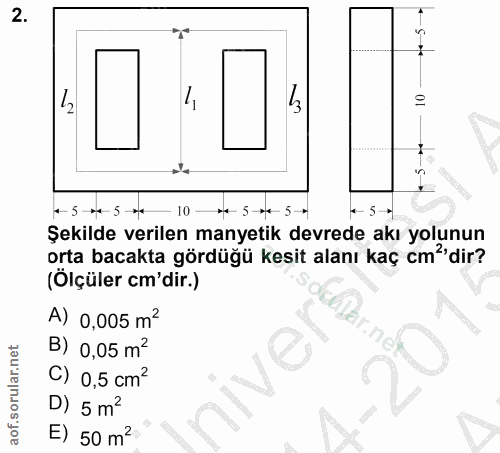

4- 5 -- 5 10 5- 4 5- Şekilde verilen manyetik devrede akı yolunun orta bacakta gördüğü kesit alanı kaç cm'dir? (Ölçüler cm'dir.) A) 0,005 m? B) 0,05 m? je C) 0,5 cm? D) 5 m? E) 50 m?

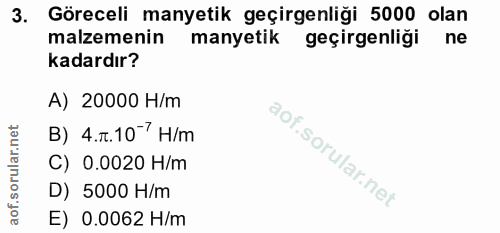

Göreceli manyetik geçirgenliği 5000 olan malzemenin manyetik geçirgenligi ne kadardır? A) 20000 H/m B) 4.7.10 7 H/m C) 0.0020 H/m D) 5000 H/m E) 0.0062 H/m

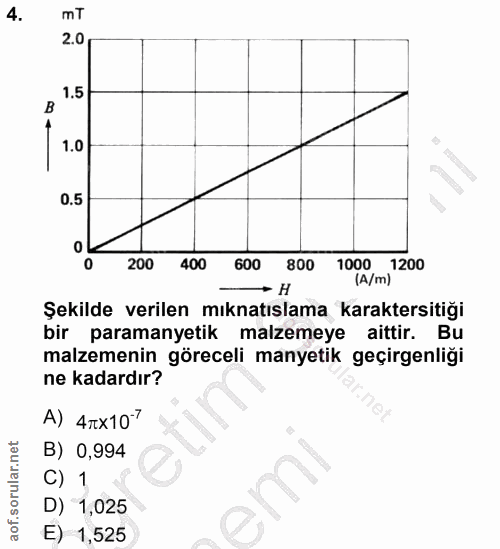

mT 2.0 1.5 1.0 0.5 0 200 400 600 800 1000 1200 - H (A/m) Şekilde verilen mıknatıslama karaktersitiği bir paramanyetik malzemeye aittir. Bu malzemenin göreceli manyetik geçirgenliği ne kadardır? A) 4Tx107 B) 0,994 C) 1 D) 1,025 E) 1,525

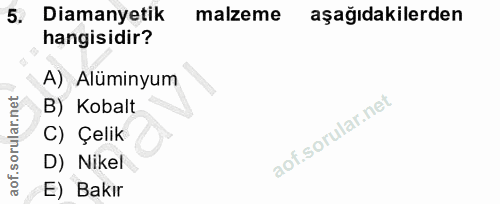

Diamanyetik malzeme aşağıdakilerden hangisidir? A) Alüminyum B) Kobalt C) Çelik D) Nikel E) Bakır

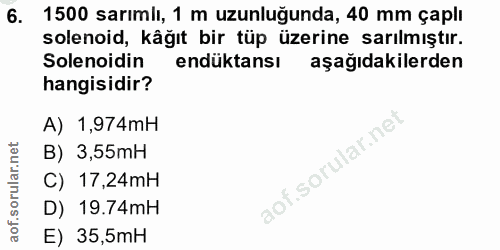

1500 sarımlı, 1 m uzunluğunda, 40 mm çaplı solenoid, kåğıt bir tüp üzerine sarılmıştır. Solenoidin endüktansı aşağıdakilerden hangisidir? A) 1,974mH B) 3,55mН aof.sorular.ne C) 17,24mH D) 19.74mH E) 35,5mH

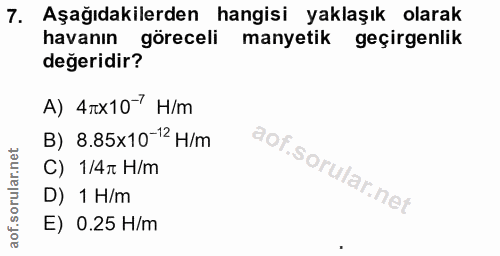

Aşağıdakilerden hangisi yaklaşık olarak havanın göreceli manyetik geçirgenlik değeridir? A) 4rx107 H/m B) 8.85x10-12 H/m C) 1/4л H/m D) 1 H/m E) 0.25 H/m

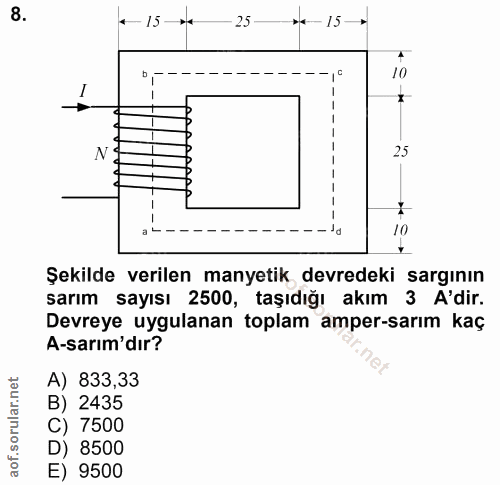

15 25 *- 15 Appspss 25 10 Şekilde verilen manyetik devredeki sargının sarım sayısı 2500, taşıdığı akım 3 A'dir. Devreye uygulanan toplam amper-sarım kaç A-sarım'dır? A) 833,33 B) 2435 C) 7500 D) 8500 E) 9500

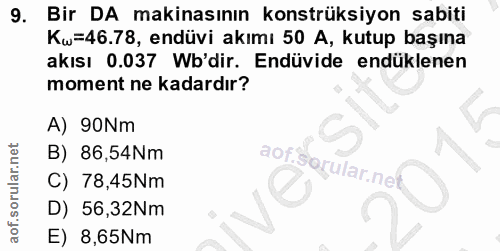

Bir DA makinasının konstrüksiyon sabiti Kw=46.78, endüvi akımı 50 A, kutup başına akısı 0.037 Wb'dir. Endüvide endüklenen moment ne kadardır? A) 90Nm B) 86,54Nm aof.sorular.ne C) 78,45Nm D) 56,32Nm E) 8,65Nm

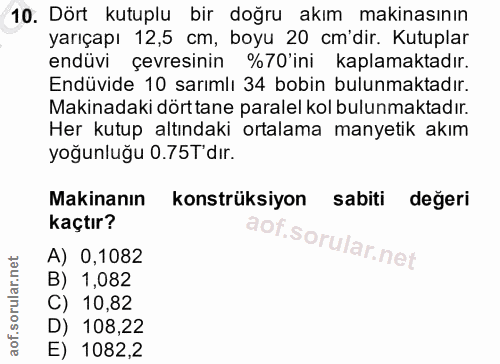

Dört kutuplu bir doğru akım makinasının yarıçapı 12,5 cm, boyu 20 cm'dir. Kutuplar endüvi çevresinin %70'ini kaplamaktadır. Endüvide 10 sarımlı 34 bobin bulunmaktadır. Makinadaki dörttane paralel kol bulunmaktadır. Her kutup altındaki ortalama manyetik akım yoğunluğu 0.75T'dır. Makinanın konstrüksiyon sabiti değeri kaçtır? A) 0,1082 B) 1,082 C) 10,82 D) 108,22 E) 1082,2

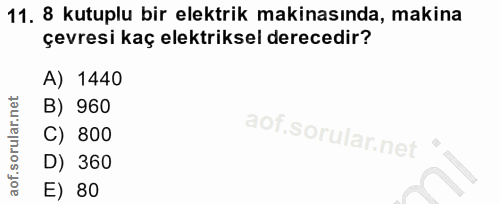

8 kutuplu bir elektrik makinasında, makina çevresi kaç elektriksel derecedir? A) 1440 B) 960 C) 800 D) 360 E) 80

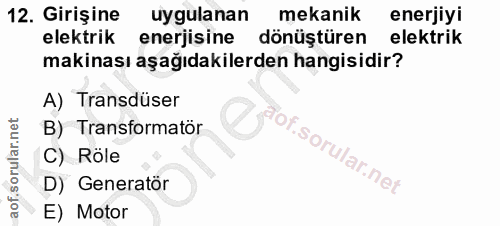

Girişine uygulanan mekanik enerjiyi elektrik enerjisine dönüştüren elektrik makinası aşağıdakilerden hangisidir? A) Transdüser B) Transformatör C) Role D) Generator E) Motor

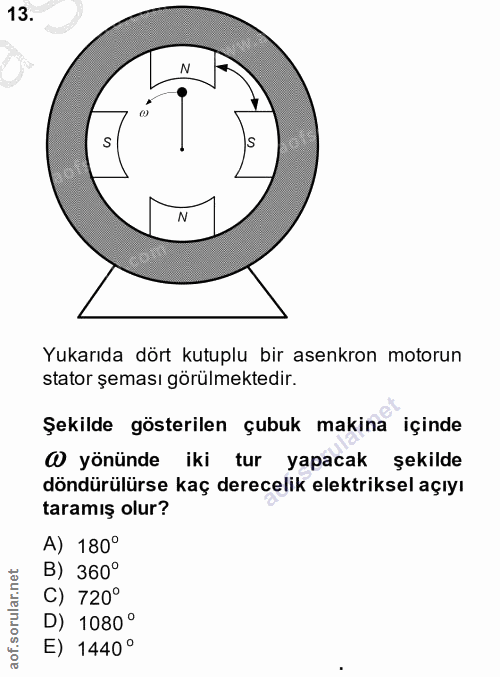

Yukarıda dört kutuplu bir asenkron motorun stator şeması görülmektedir. Şekilde gösterilen çubuk makina içinde @ yönünde iki tur yapacak şekilde döndürülürse kaç derecelik elektriksel açıyı taramış olur? A) 180° B) 360° C) 720° D) 1080° E) 1440°

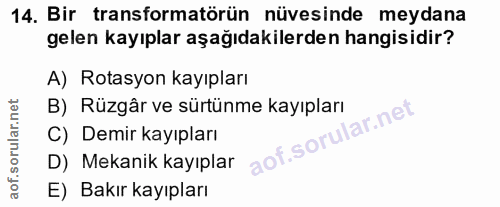

Bir transformatörün nüvesinde meydana gelen kayıplar aşağıdakilerden hangisidir? A) Rotasyon kayıpları B) Rüzgâr ve sürtünme kayıpları C) Demir kayıpları D) Mekanik kayıplar E) Bakır kayıpları

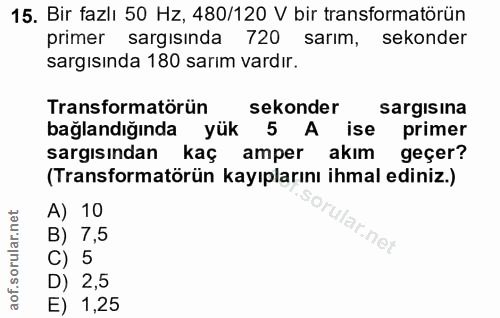

Bir fazlı 50 Hz, 480/120 V bir transformatörün primer sargısında 720 sarım, sekonder sargısında 180 sarım vardır. Transformatörün ( sekonder sargisina bağlandığında yük 5 A ise primer sargısından kaç amper akım geçer? (Transformatörün kayıplarını ihmal ediniz.) A) 10 ar.net B) 7,5 C) 5 D) 2,5 E) 1,25

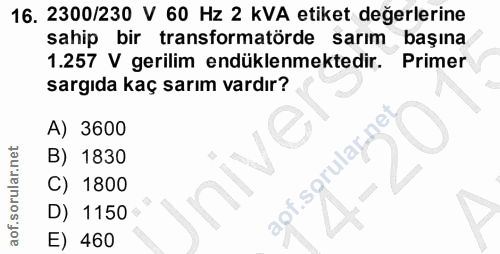

2300/230 V 60 Hz 2 kVA etiket değerlerine sahip bir transformatörde sarım başına 1.257 V gerilim endüklenmektedir. Primer sargıda kaç sarım vardır? A) 3600 B) 1830 .sorular n C) 1800 D) 1150 D) 1150 E) 460

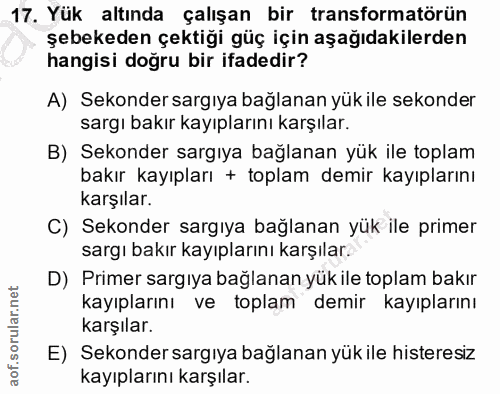

Yük altında çalışan bir transformatörün şebekeden çektiği güç için aşağıdakilerden hangisi doğru bir ifadedir? A) Sekonder sargıya bağlanan yük ile sekonder sargı bakır kayıplarını karşılar. B) Sekonder sargıya bağlanan yük ile toplam bakır kayıpları + toplam demir kayıplarını karşılar. C) Sekonder sargıya bağlanan yük ile primer sargı bakır kayıplarını karşılar. D) Primer sargıya bağlanan yük ile toplam bakır kayıplarını ve toplam demir kayıplarını karşılar. E) Sekonder sargıya bağlanan yük ile histeresiz kayıplarını karşılar.

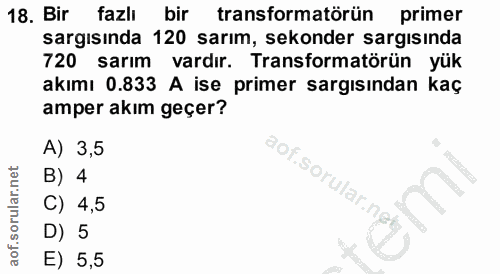

Bir fazlı bir transformatörün primer sargısında 120 sarım, sekonder sargısında 720 sarım vardır. Transformatörün yük akımı 0.833 A ise primer sargısından kaç amper akım geçer? A) 3,5 aof.sorular.n B) 4 C) 4,5 D) 5 E) 5,5

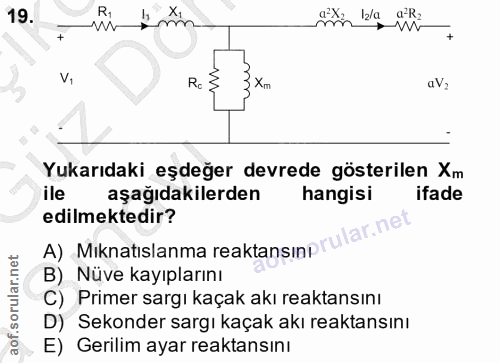

R1 atn 12/a a-R W → w- Ro Yukarıdaki eşdeğer devrede gösterilen Xm ile aşağıdakilerden hangisi ifade edilmektedir? lar.ne A) Mıknatıslanma reaktansıni B) Nüve kayıplarını C) Primer sargı kaçak akı reaktansını D) Sekonder sargı kaçak akı reaktansını E) Gerilim ayar reaktansını

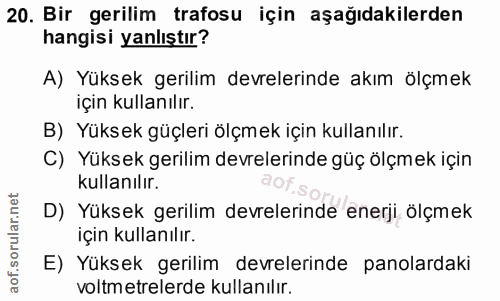

Bir gerilim trafosu için aşağıdakilerden hangisi yanlıştır? A) Yüksek gerilim devrelerinde akım ölçmek için kullanılır. B) Yüksek güçleri ölçmek için kullanılır. C) Yüksek gerilim devrelerinde güç ölçmek için kullanılır. D) Yüksek gerilim devrelerinde enerji ölçmek için kullanılır. E) Yüksek gerilim devrelerinde panolardaki voltmetrelerde kullanılır.
