2016–2017 Vize (Ara Sınav) Çıkmış Soruları

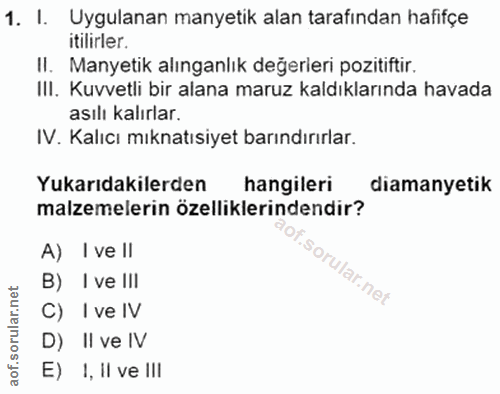

I. Uygulanan manyetik alan tarafından hafifçe itilirler. II. Manyetik alınganlık değerleri pozitiftir. III. Kuvvetli bir alana maruz kaldıklarında havada asılı kalırlar. IV. Kalıcı mıknatısiyet barındırırlar. Yukarıdakilerden hangileri diamanyetik malzemelerin özelliklerindendir? A) I ve Il ular.net B) I ve I!I C) I ve IV D) II ve IV E) 1, il ve IlI

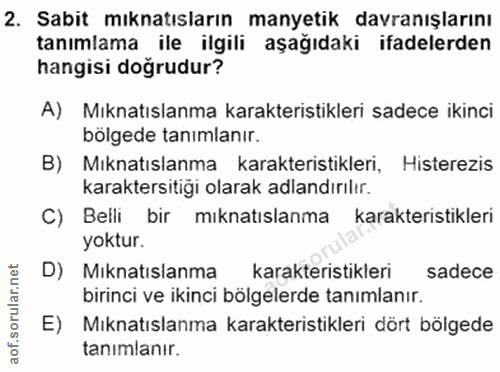

Sabit mıknatısların manyetik davranışlarını tanımlama ile ilgili aşağıdaki ifadelerden hangisi doğrudur? A) Mıknatıslanma karakteristikleri sadece ikinci bölgede tanımlanır. B) Mıknatıslanma karakteristikleri, Histerezis karaktersitiği olarak adlandırılır. C) Beili bir mıknatıslanma karakteristikleri yoktur. D) Mıknatıslanma karakteristikleri sadece birinci ve ikinci bölgelerde tanımlanır. E) Mıknatıslanma karakteristikleri dört bölgede tanimlanır.

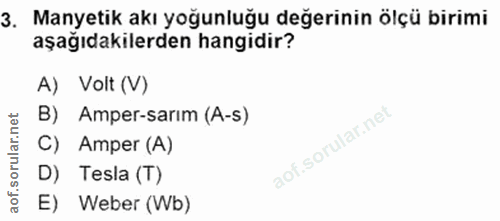

Manyetik akı yoğunluğu değerinin ölçü birimi aşağıdakilerden hangidir? A) Volt (V) B) Amper-sarım (A-s) C) Amper (A) D) Tesla (T) E) Weber (Wb)

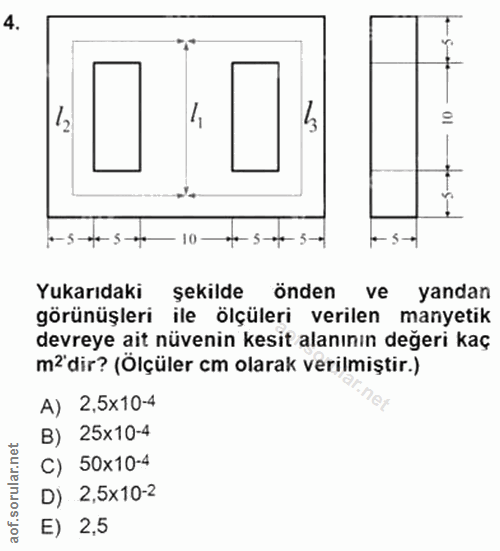

12 1-5-7-3-44 10 +05-003-0 Yukarıdaki şekilde önden ve yandan görünüşleri ile ölçüleri verilen manyetik devreye ait nüvenin kesit alanının değeri kaç må'dir? (Ölçüler cm olarak verilmiştir.) A) 2,5x10-4 B) 25x10-4 C) 50x10-4 D) 2,5x10-2 E) 2,5

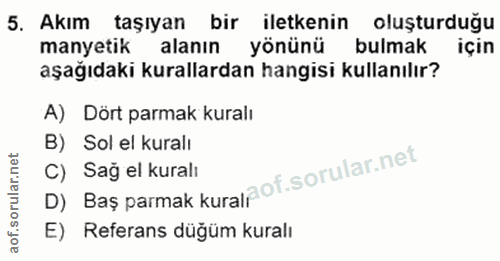

Akım taşıyan bir iletkenin oluşturduğu manyetik alanın yönünü bulmak için aşağıdaki kurallardan hangisi kullanılır? A) Dört parmak kuralı B) Sol el kuralı D) Baş parmak kuralpof. C) Sağ el kuralı E) Referans düğüm kuralı

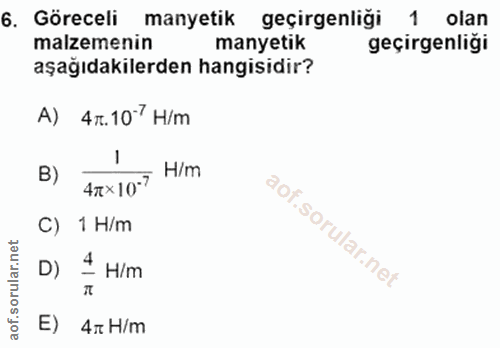

Göreceli manyetik geçirgenliği 1 olan malzemenin manyetik geçirgenliği aşağıdakilerden hangisidir? A) 4т.10°H/m B) 47x 10-7 H/m C) 1 H/m f. D) 4 - H/m E) 47 H/m

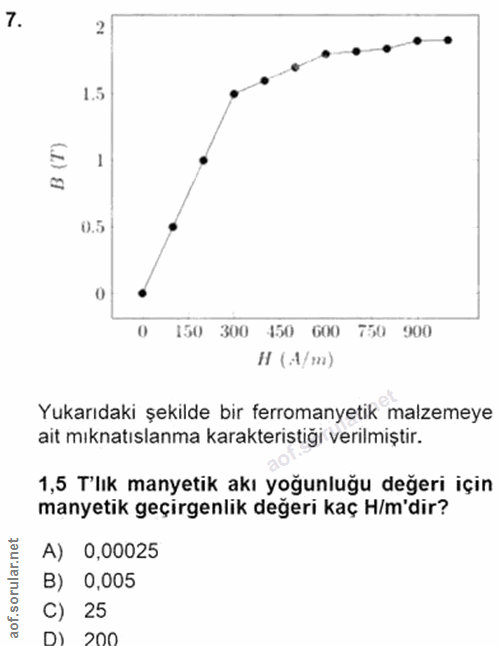

2 1.5 1 0.5 0 0 150 300 450 600 750 900 H (A/m) Yukarıdaki şekilde bir ferromanyetik malzemeye ait mıknatıslanma karakteristiği verilmiştir. 1,5 T'lık manyetik akı yoğunluğu değeri için manyetik geçirgenlik değeri kaç H/m'dir? .net A) 0,00025 B) 0,005 C) 25 0) 200

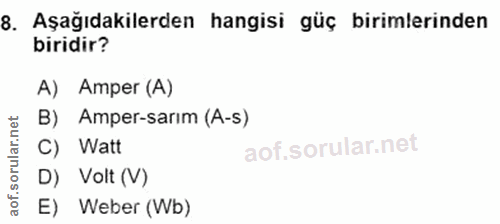

Aşağıdakilerden hangisi güç birimlerinden biridir? A) Amper (A) B) Amper-sarım (A-s) C) Watt D) Volt (V) E) Weber (Wb)

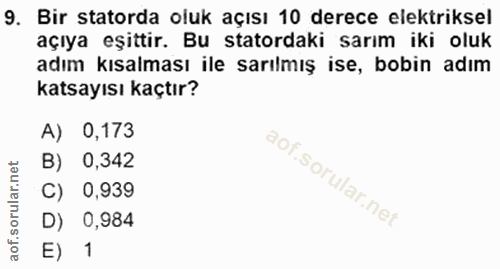

Bir statorda oluk açısı 10 derece elektriksel açıya eşittir. Bu statordaki sarım iki oluk adım kısalması ile sarılmış ise, bobin adım katsayısı kaçtır? A) 0,173 B) 0,342 C) 0,939 D) 0,984 E) 1

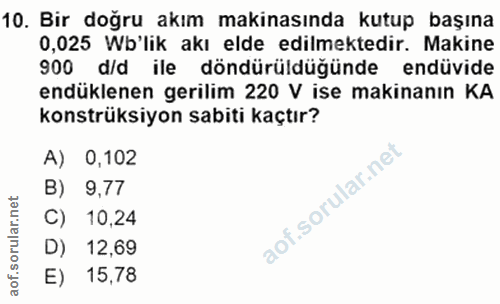

Bir doğru akım makinasında kutup başına 0,025 Wb'lik akı elde edilmektedir. Makine 900 d/d ile döndürüldüğünde endüvide endüklenen gerilim 220 V ise makinanın KA konstrüksiyon sabiti kaçtır? A) 0,102 B) 9,77 aof.sorular.nei C) 10,24 D) 12,69 E) 15,78

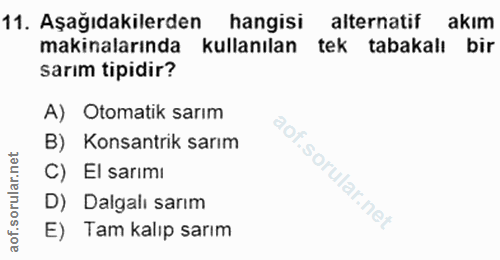

Aşağıdakilerden hangisi alternatif akim makinalarında kullanılan tek tabakalı bir sarım tipidir? A) Otomatik sarım B) Konsantrik sarım C) El sarımı D) Dalgalı sarım E) Tam kalıp sarım

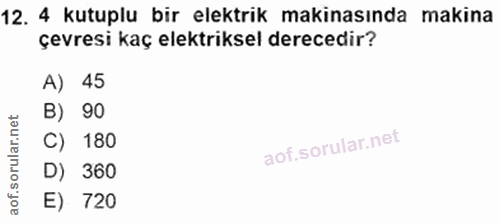

4 kutuplu bir elektrik makinasında makina çevresi kaç elektriksel derecedir? A) 45 B) 90 C) 180 D) 360 E) 720

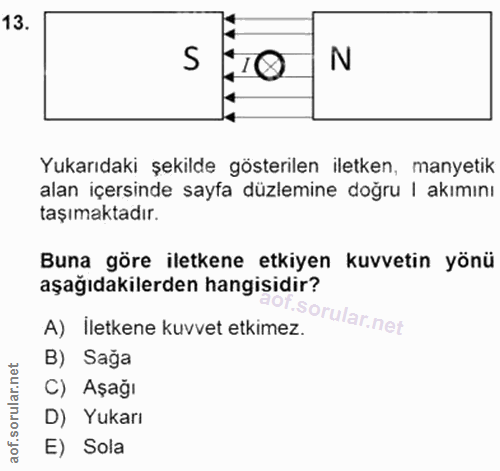

S N Yukarıdaki şekilde gösterilen iletken, manyetik alan içersinde sayfa düzlemine doğru | akımını taşımaktadır. Buna göre iletkene etkiyen kuvvetin yönü aşağıdakilerden hangisidir? A) İletkene kuvvet etkimez. ar.nel B) Sağa C) Aşağı D) Yukarı E) Sola

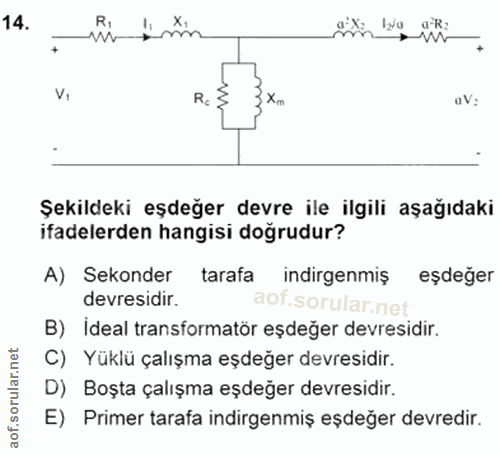

12/0 •Ww a'R: VI X.. aV= Şekildeki eşdeğer devre ile ilgili aşağıdaki ifadelerden hangisi doğrudur? A) Sekonder tarafa indirgenmiş eşdeğer devresidir. sorular. B) İdeal transformatör eşdeğer devresidir. C) Yüklü çalışma eşdeğer devresidir. D) Boşta çalışma eşdeğer devresidir. E) Primer tarafa indirgenmiş eşdeğer devredir.

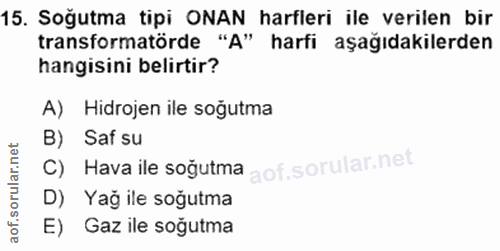

Soğutma tipi ONAN harfleri ile verilen bir transformatörde "A" harfi aşağıdakilerden hangisini belirtir? A) Hidrojen ile soğutma B) Saf su C) Hava ile soğutma aol ar.net D) Yağ ile soğutma E) Gaz ile soğutma

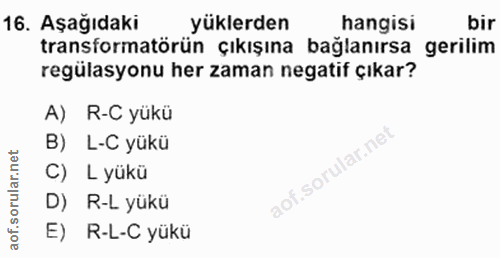

Aşağıdaki yüklerden hangisi bir transformatörün çıkışına bağlanırsa gerilim regülasyonu her zaman negatif çıkar? A) R-C yükü B) L-C yükü C) L yükü D) R-L yükü E) R-L-C yükü

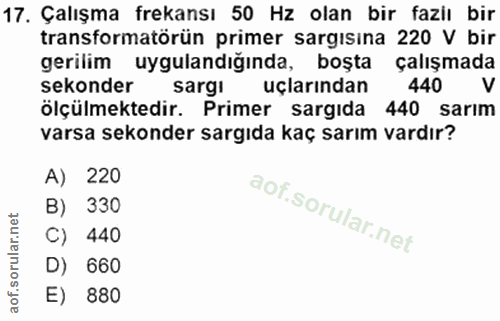

Çalışma frekansı 50 Hz olan bir fazil bir transformatörün primer sargısina 220 V bir gerilim uygulandığında, boşta çalışmada sekonder sargı uçlarından 440 ölçülmektedir. Primer sargıda 440 sarım varsa sekonder sargıda kaç sarım vardır? A) 220 B) 330 C) 440 D) 660 E) 880

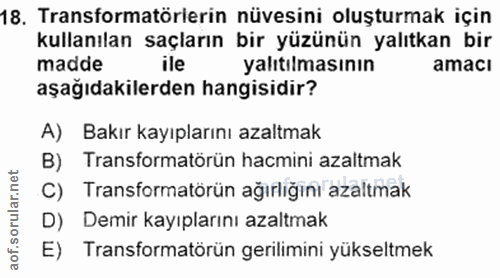

Transformatörierin nüvesini oluşturmak için kullanılan saçların bir yüzünün yalıtkan bir madde ile yalıtılmasının amacı aşağıdakilerden hangisidir? A) Bakır kayıplarını azaltmak B) Transformatörün hacmini azaltmak C) Transformatörün ağırlığını azaltmak D) Demir kayıplarını azaltmak E) Transformatörün gerilimini yükseltmek

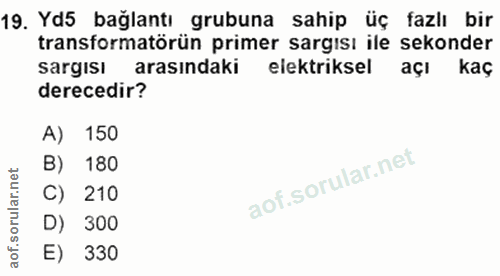

Yd5 bağlantı grubuna sahip üç fazlı bir transformatörün primer sargisı ile ekonder sargısı arasındaki elektriksel açı kaç derecedir? A) 150 B) 180 C) 210 D) 300 E) 330

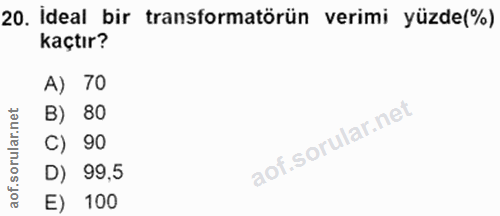

İdeal bir transformatörün verimi yüzde(%) kaçtır? A) 70 rular.net B) 80 C) 90 D) 99,5 aof. E) 100
