2018–2019 Vize (Ara Sınav) Çıkmış Soruları

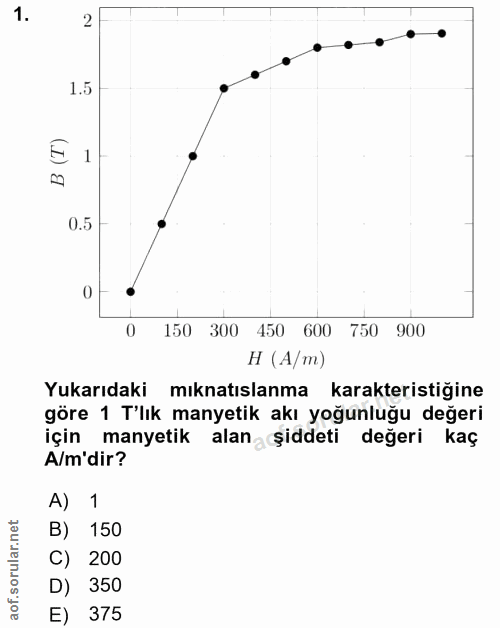

5 1 0.5 0 150 300 450 600 750 900 H (A/m) Yukarıdaki mıknatıslanma karakteristiğine göre 1 Tlik manyetik akı yoğunluğu değeri için manyetik alan aşiddeti değeri kaç A/m'dir? A) 1 B) 150 C) 200 D) 350 E) 375

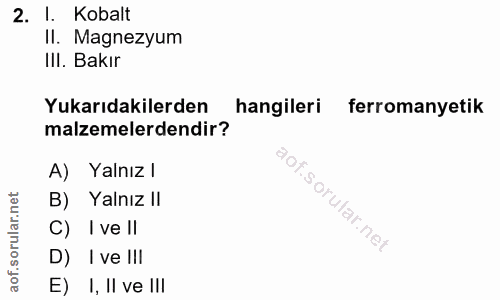

I. Kobalt II. Magnezyum IlI. Bakır Yukarıdakilerden hangileri ferromanyetik malzemelerdendir? A) Yalnız l B) Yalnız I C) I ve ll D) I ve IlI E) I, Il ve I!I

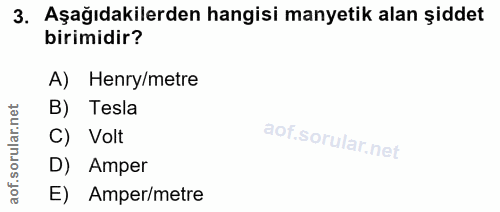

Aşağıdakilerden hangisi manyetik alan şiddet birimidir? A) Henry/metre B) Tesla C) Volt D) Amper E) Amper/metre

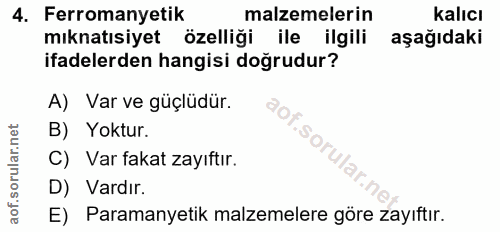

Ferromanyetik malzemelerin kalıcı mıknatısiyet özelliği ile ilgili aşağıdaki ifadelerden hangisi doğrudur? A) Var ve güçlüdür. B) Yoktur. C) Var fakat zayıftır. D) Vardır. E) Paramanyetik malzemelere göre zayıftır.

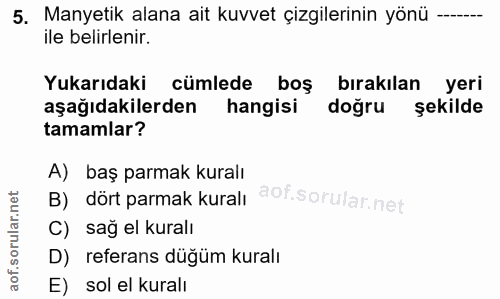

Manyetik alana ait kuvvet çizgilerinin yönü —. ile belirlenir. Yukarıdaki cümlede boş bırakılan yeri aşağıdakilerden hangisi doğru şekilde tamamlar? A) baş parmak kuralı B) dört parmak kuralı C) sağ el kuralı D) referans düğüm kuralı E) sol el kuralı

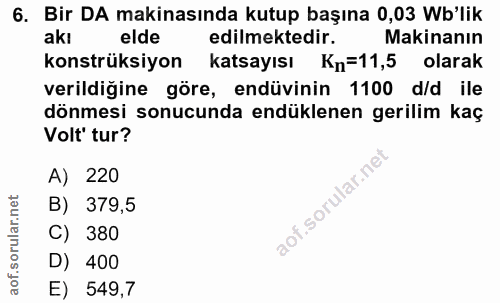

Bir DA makinasında kutup başına 0,03 Wb'lik akl elde edilmektedir. Makinanın konstrüksiyon katsayısı Kn=11,5 olarak verildiğine göre, endüvinin 1100 d/d ile dönmesi sonucunda endüklenen gerilim kaç Volt' tur? A) 220 B) 379,5 C) 380 D) 400 E) 549,7

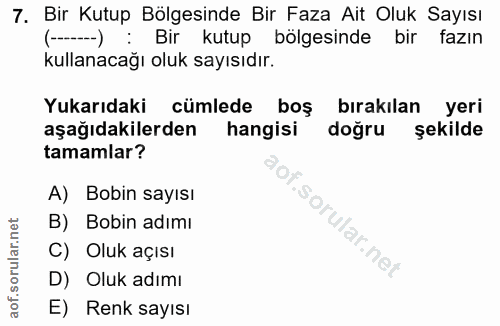

Bir Kutup Bölgesinde Bir Faza Ait Oluk Sayısı (--) : Bir kutup bolgesinde bir fazın kullanacağı oluk sayısıdır. Yukarıdaki cümlede boş bırakılan yeri aşağıdakilerden hangisi doğru şekilde tamamlar? A) Bobin sayısı B) Bobin adımı C) Oluk açısı D) Oluk adımı E) Renk sayısı

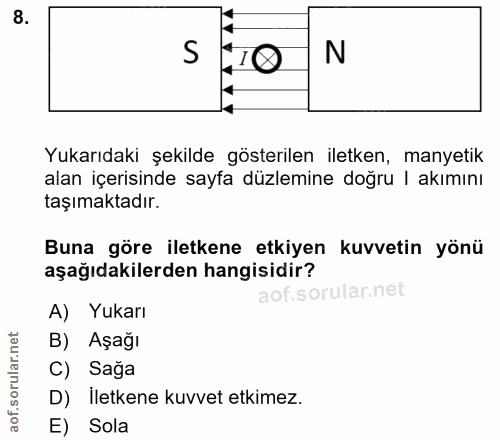

S N Yukarıdaki şekilde gösterilen iletken, manyetik alan içerisinde sayfa düzlemine doğru | akımını taşımaktadır. Buna göre iletkene etkiyen kuvvetin yönü aşağıdakilerden hangisidir? A) Yukarı B) Aşağı C) Sağa D) İletkene kuvvet etkimez. E) Sola

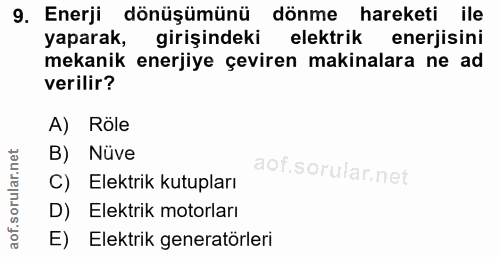

Enerji dönüşümünü dönme hareketi ile yaparak, girişindeki elektrik enerjisini mekanik enerjiye çeviren makinalara ne ad verilir? A) Röle B) Nüve C) Elektrik kutupları D) Elektrik motorları E) Elektrik generatörleri

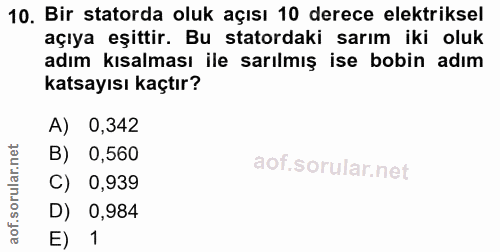

Bir statorda oluk açısı 10 derece elektriksel açıya eşittir. Bu statordaki sarım iki oluk adım kısalması ile sarılmış ise bobin adım katsayısı kaçtır? A) 0,342 B) 0,560 C) 0,939 D) 0,984 E) 1

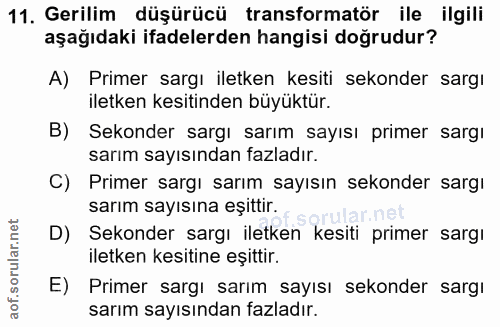

Gerilim düşürücü transformatör ile ilgili aşağıdaki ifadelerden hangisi doğrudur? A) Primer sargı iletken kesiti sekonder sargı iletken kesitinden büyüktür. B) Sekonder sargı sarım sayısı primer sargı sarım sayısından fazladır. C) Primer sargı sarım sayısın sekonder sargı sarım sayısına eşittir. D) Sekonder sargı iletken kesiti primer sargi iletken kesitine eşittir. E) Primer sargı sarım sayısı sekonder sargı sarım sayısından fazladır.

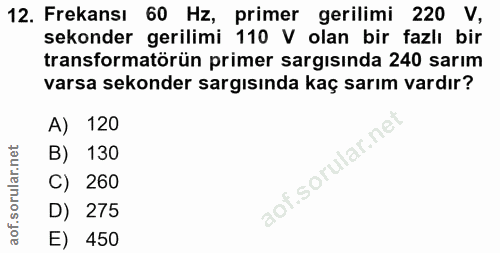

Frekansı 60 Hz, primer gerilimi 220 V, sekonder gerilimi 110 V olan bir fazlı bir transformatörün primer sargısinda 240 sarım varsa sekonder sargısında kaç sarım vardır? A) 120 B) 130 aof.sorular.ne C) 260 D) 275 E) 450

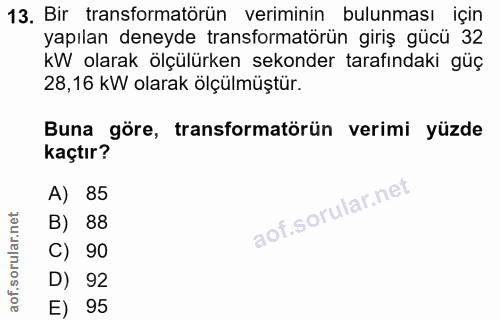

Bir transformatörün veriminin bulunması için yapılan deneyde transformatörün giriş gücü 32 kW olarak ölçülürken sekonder tarafındaki güç 28,16 KW olarak ölçulmüştür. Buna ,göre, transformatörün verimi yüzde kaçtır? A) 85 B) 88 C) 90 D) 92 E) 95

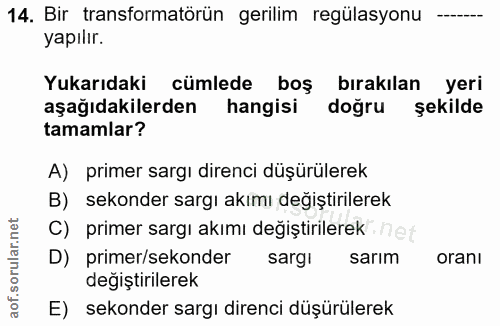

Bir transformatörün gerilim regülasyonu yapılır. Yukarıdaki cümlede boş bırakılan yeri aşağıdakilerden hangisi doğru şekilde tamamlar? A) primer sargı direnci düşürülerek B) sekonder sargı akımı degiştirilerek C) primer sargı akımı değiştirilerek ne D) primer/sekonder sargi sarım oranı değiştirilerek E) sekonder sargı direnci düşürülerek

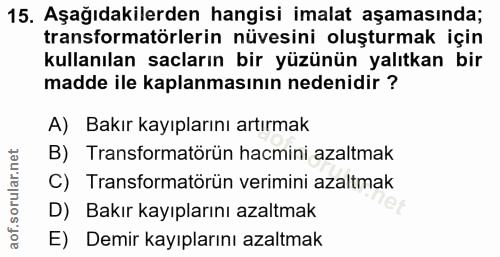

Aşağıdakilerden hangisi imalat aşamasında; transformatörlerin nüvesini oluşturmak için kullanılan sacların bir yüzünün yalıtkan bir madde ile kaplanmasının nedenidir ? A) Bakır kayıplarını artırmak B) Transformatörün hacmini azaltmak C) Transformatörün verimini azaltmak D) Bakır kayıplarını azaltmak E) Demir kayıplarını azaltmak

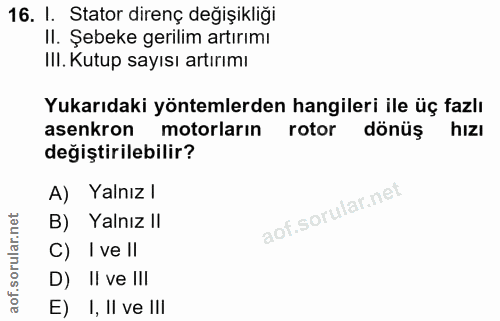

I. Stator direnç değişikliği II. Şebeke gerilim artırımı IlI. Kutup sayısı artırımı Yukarıdaki yöntemlerden hangileri ile üç fazlı asenkron motorların rotor dönüş hızı değiştirilebilir? A) Yalnız l B) Yalnız II C) I ve Il D) Il ve I!! E) I, Il ve II|

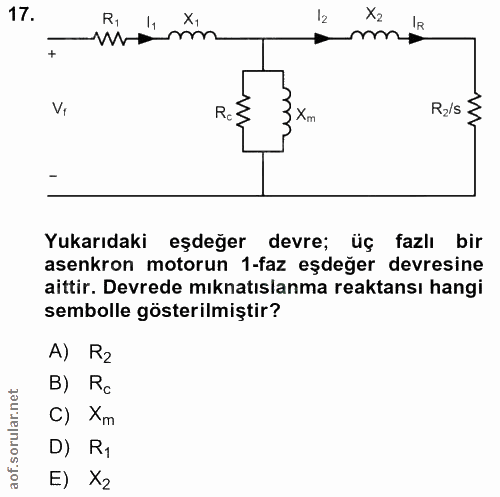

X2 • ma Vi Xm Ris S Yukarıdaki eşdeğer devre; üç fazlı bir asenkron motorun 1-faz eşdeğer devresine aittir. Devrede mıknatıslanma reaktansı hangi sembolle gösterilmiştir? A) R2 B) Ra C) Xm D) Ri E) X2

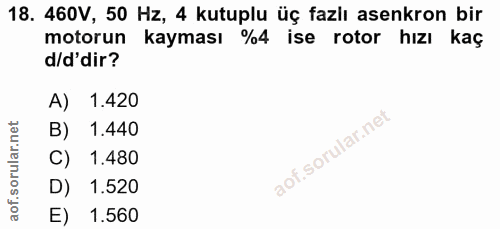

460V, 50 Hz, 4 kutuplu üç fazlı asenkron bir motorun kayması %4 ise rotor hızı kaç d/d'dir? A) 1.420 B) 1.440 C) 1.480 D) 1.520 E) 1.560

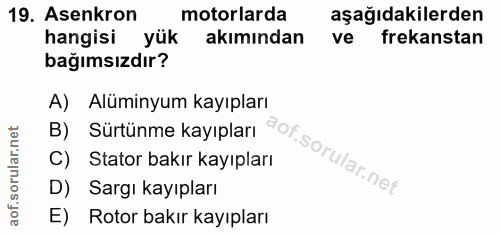

Asenkron motorlarda aşağıdakilerden hangisi yük akımından ve frekanstan bağımsızdır? A) Alüminyum kayıpları B) Sürtünme kayıpları ªor C) Stator bakır kayıpları D) Sargı kayıpları E) Rotor bakır kayıpları

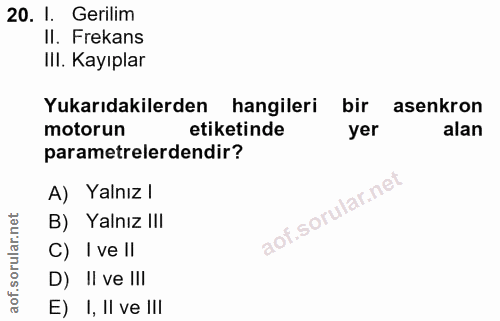

I. Gerilim II. Frekans IlI. Kayıplar Yukarıdakilerden hangileri bir asenkron motorun etiketinde yer alan parametrelerdendir? A) Yalnız l lar.n B) Yalnız III SOT C) I ve ll D) II ve Ill E) I, Il ve III
