2012–2013 Vize (Ara Sınav) Çıkmış Soruları

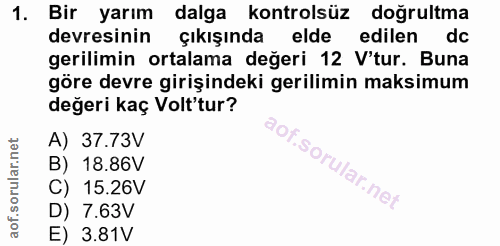

Bir yarım dalga kontrolsüz doğrultma devresinin çıkışında elde edilen dc gerilimin ortalama değeri 12 V'tur. Buna göre devre girişindeki gerilimin maksimum değeri kaç Volt'tur? A) 37.73V B) 18.86V C) :15.26V D) 7.63V E) 3.81V

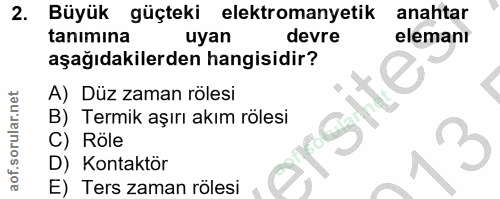

Büyük güçteki elektromanyetik anahtar tanımına uyan devre elemani aşağıdakilerden hangisidir? A) Düz zaman rölesi B) Termik aşırı akım rölesi C) Röle 3 D) Kontaktör E) Ters zaman rölesi

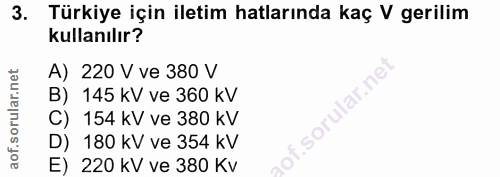

Türkiye için iletim hatlarında kaç V gerilim kullanılır? A) 220 V ve 380 V B) 145 kV ve 360 kV .sorular.ne C) 154 kV ve 380 kV D) 180 kV ve 354 kV E) 220 kV ve 380 Kv

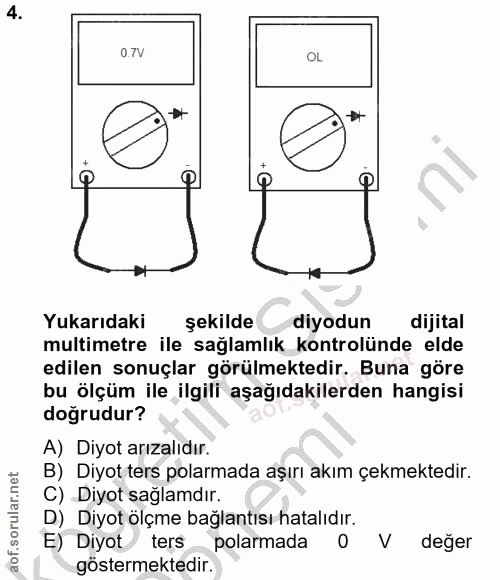

7V OL Yukarıdaki şekilde diyodun dijital multimetre ile sağlamlık kontrolünde elde edilen sonuçlar görülmektedir. Buna göre bu ölçüm ile ilgili aşağıdakilerden hangisi doğrudur? A) Diyot arızalıdır. B) Diyot ters polarmada aşırı akım çekmektedir. C) Diyot sağlamdır. D) Diyot ölçme bağlantısı hatalıdır. E) Diyot ters polarmada o v değer göstermektedir.

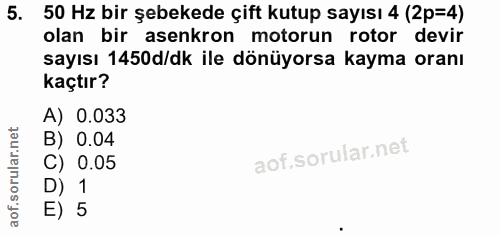

50 Hz bir şebekede çift kutup sayısı 4 (2p=4) olan bir asenkron motorun rotor devir sayısı 1450d/dk ile dönüyorsa kayma oranı kaçtır? A) 0.033 B) 0.04 C) 0.05 D) 1 E) 5

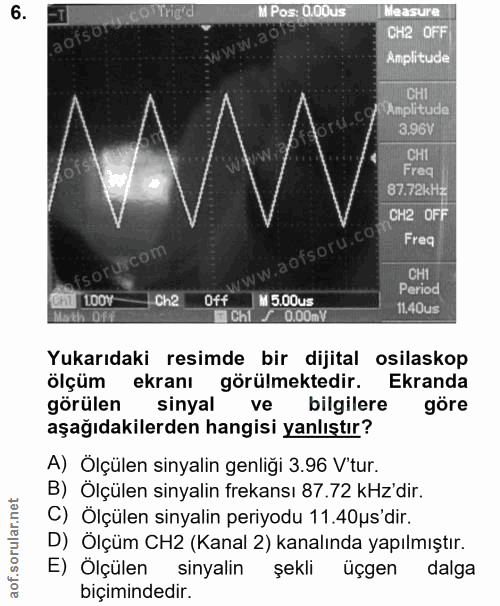

M Pos: 0.00us Measure aofsa CH2 OFF Amplitude CHI Amplitude 3.96V CHI Freq 87.72kHz CH2 OFF fsorurcom /ww.aofsoru.com Freq CH1 Period 100Y - Ch2 Off I M 5.00us 1140us Chi 0.00 Yukarıdaki resimde bir dijital osilaskop ölçüm ekranı görülmektedir. Ekranda görülen sinyal ve bilgilere göre aşağıdakilerden hangisi yanlıştır? A) Ölçülen sinyalin genliği 3.96 V'tur. B) Ölçülen sinyalin frekansı 87.72 kHz'dir. C) Ölçülen sinyalin periyodu 11.40us'dir. D) Ölçüm CH2 (Kanal 2) kanalında yapılmıştır. E) Ölçülen sinyalin şekli üçgen dalga biçimindedir.

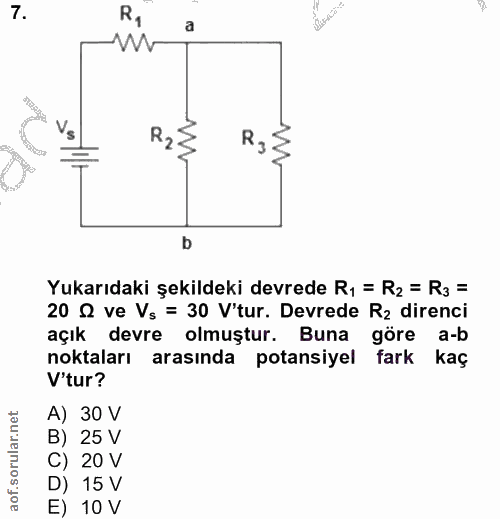

a R. R b Yukarıdaki şekildeki devrede R1 = R2 = R3 = 20 S ve Vs = 30 V'tur. Devrede R2 direnci açık devre olmuştur. Buna göre a-b noktaları arasında potansiyel fark kaç V'tur? A) 30 V B) 25 V C) 20 V D) 15 V E 10 V

Ampermetre devreye paralel bağlanırsa aşağıdakilerden hangisinin olması beklenir? A) Ampermetre kısa devre akımını ölçer. B) Ampermetre sıfır değerini gösterir. C) Ampermetre arızalanır. D) Ölçmeye herhangi bir etkisi yoktur. E) Ampermetre bağlı olduğu noktanın gerilimini ölçer.

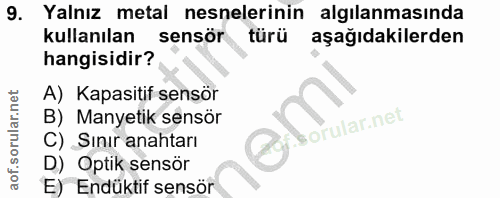

Yalnız metal nesnelerinin algilanmasında kullanılan sensör türü aşağıdakilerden hangisidir? A) Kapasitif sensör B) Manyetik sensör C) Sınır anahtarı D) Optik sensör E) Endüktif sensör

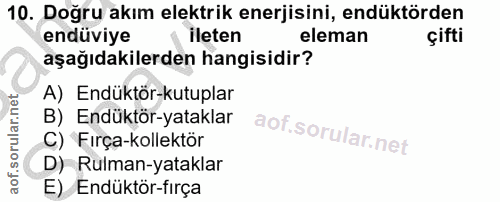

Doğru akım elektrik enerjisini, endüktörden endüviye ileten eleman çifti aşağıdakilerden hangisidir? A) Endüktör-kutuplar B) Endüktör-yataklar C) Fırça-kollektör D) Rulman-yataklar E) Endüktör-fırça

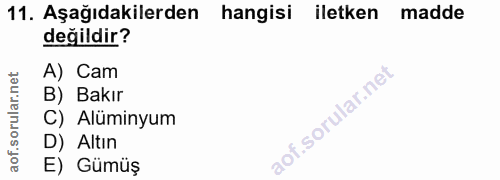

Aşağıdakilerden hangisi iletken madde değildir? A) Cam B) Bakır C) Alüminyum D) Altın E) Gümüş

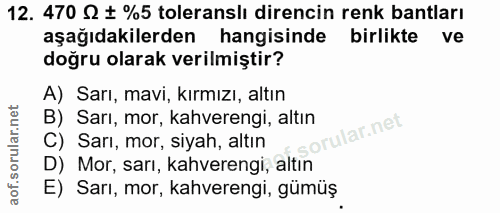

470 S + %5 toleranslı direncin renk bantları aşağıdakilerden hangisinde birlikte ve doğru olarak verilmiştir? A) Sarı, mavi, kırmızı, altın B) Sarı, mor, kahverengi, altın C) Sarı, mor, siyah, altın D) Mor, sarı, kahverengi, altın E) Sarı, mor, kahverengi, gümüş

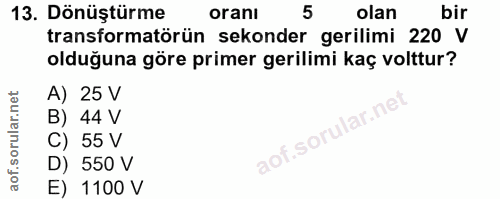

Dönüştürme oranı 5 olan bir transformatörün sekonder gerilimi 220 V olduğuna göre primer gerilimi kaç volttur? A) 25 V B) 44 V aof.sorular.ne C) 55 V D) 550 V E) 1100 V

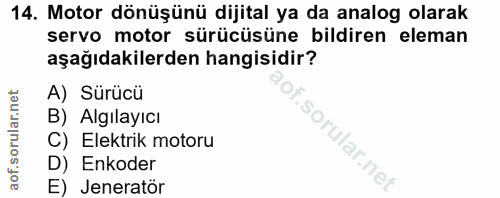

Motor dönüşünü dijital ya da analog olarak servo motor sürücüsüne bildiren eleman aşağıdakilerden hangisidir? A) Sürücü B) Algilayıcı f. C) Elektrik motoru D) Enkoder E) Jeneratör

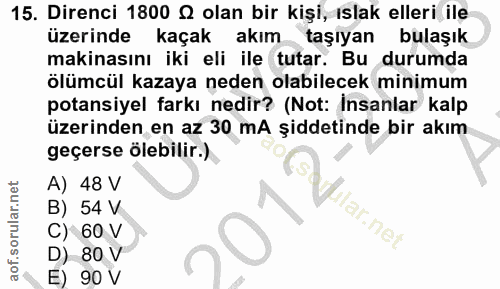

Direnci 1800 Q olan bir kişi, ıslak elleri ile üzerinde kaçak akım taşıyan bulaşık makinasını iki eli ile tutar. Bu durumda ölümcül kazaya neden olabilecek minimum potansiyel farkı nedir? (Not: İnsanlar kalp üzerinden en az 30 mA şiddetinde bir akım geçerse ölebilir.) A) 48 V B) 54 V lar.net C) 60 V D) 80 V E) 90 V

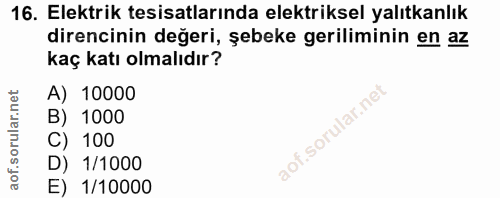

Elektrik tesisatlarında elektriksel yalıtkanlık direncinin değeri, şebeke geriliminin en az kaç katı olmalıdır? A) 10000 B) 1000 C) 100 D) 1/1000 E) 1/10000

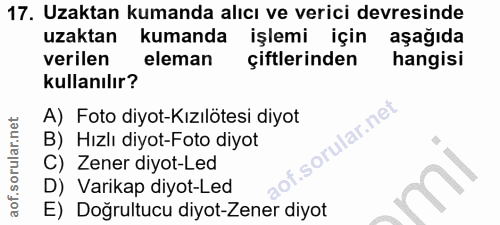

Uzaktan kumanda alıcı ve verici devresinde uzaktan kumanda işlemi için aşağıda verilen eleman çiftlerinden hangisi kullanılır? A) Foto diyot-Kızılötesi diyot B) Hızlı diyot-Foto diyot C) Zener diyot-Led D) Varikap diyot-Led E) Doğrultucu diyot-Zener diyot

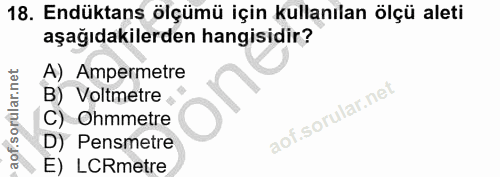

Endüktans ölçümü için kullanılan ölçü aleti aşağıdakilerden hangisidir? A) Ampermetre B) Voltmetre C) Ohmmetre D) Pensmetre E) LCRmetre

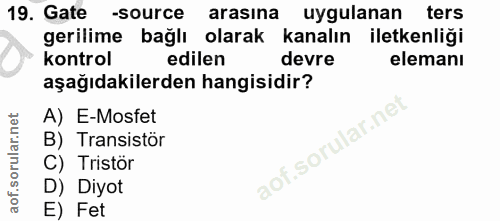

Gate -source arasina uygulanan ters gerilime bağlı olarak kanalın iletkenliği kontrol edilen devre elemanı aşağıdakilerden hangisidir? A) E-Mosfet ar.ne B) Transistör C) Tristör aof.soru D) Diyot E) Fet

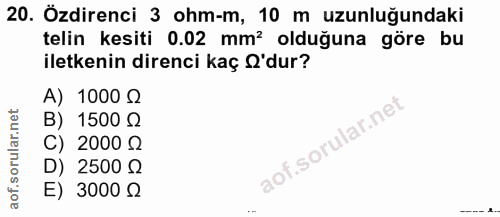

Özdirenci 3 ohm-m, 10 m uzunluğundaki telin kesiti 0.02 mm? olduğuna göre bu iletkenin direnci kaç 'dur? A) 1000 Q B) 1500 Q C) 2000 Q D) 2500 Q E) 3000 Q
