2014–2015 Vize (Ara Sınav) Çıkmış Soruları

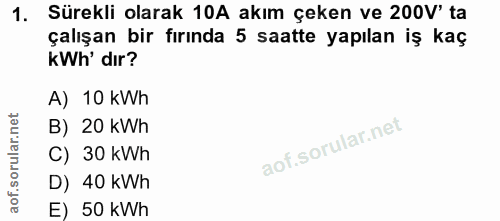

Sürekli olarak 10A akım çeken ve 200V' ta çalışan bir fırında 5 saatte yapılan iş kaç kWh' dır? A) 10 kWh orular.net B) 20 kWh C) 30 kWh of. D) 40 kWh E) 50 kWh

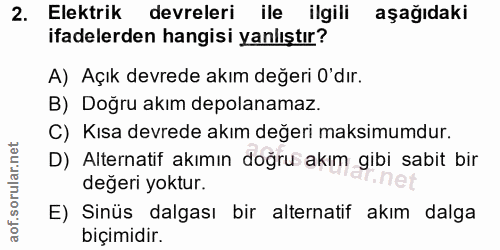

Elektrik devreleri ile ilgili aşağıdaki ifadelerden hangisi yanlıştır? A) Açık devrede akım değeri 0'dır. B) Doğru akım depolanamaz. C) Kısa devrede akım değeri maksimumdur. D) Alternatif akımın doğru akım gibi sabit bir değeri yoktur. E) Sinüs dalgası bir alternatif akım dalga biçimidir.

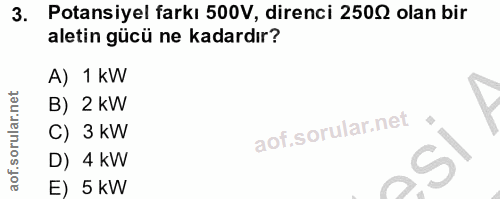

Potansiyel farkı 500V, direnci 2505 olan bir aletin gücü ne kadardır? A) 1 kW B) 2 kW C) 3 kW D) 4 kW E) 5 kW

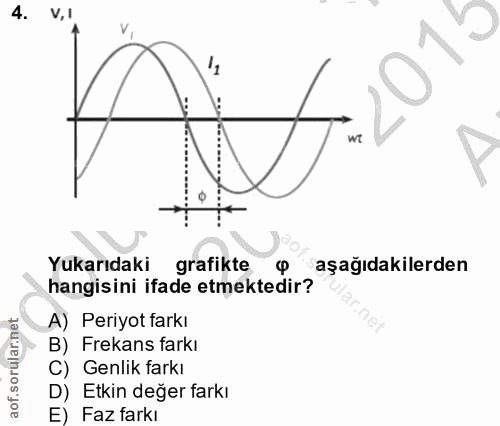

V.I wt Yukarıdaki grafikte Ф aşağıdakilerden hangisini ifade etmektedir? A) Periyot farkı B) Frekans farkı C) Genlik farkı D) Etkin değer farkı E) Faz farkı

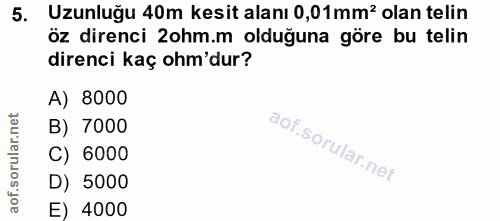

Uzunluğu 40m kesit alanı 0,01mm' olan telin öz direnci 2ohm.m olduğuna göre bu telin direnci kaç ohm'dur? A) 8000 B) 7000 C) 6000 D) 5000 E) 4000

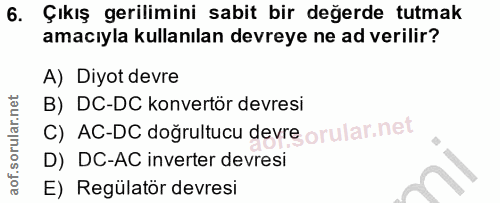

Çıkış gerilimini sabit bir değerde tutmak amacıyla kullanılan devreye ne ad verilir? A) Diyot devre B) DC-DC konvertör devresi C) AC-DC doğrultucu devre orular.net D) DC-AC inverter devresi E) Regülatör devresi

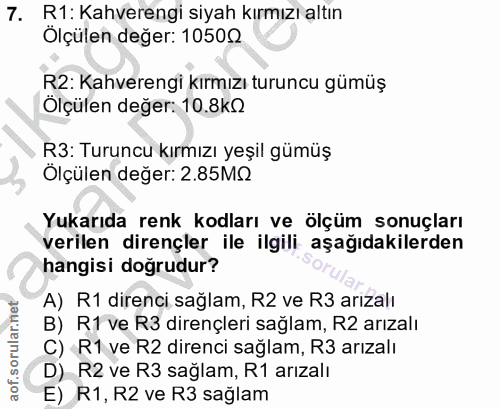

R1: Kahverengi siyah kırmızı altın Ölçülen değer: 10500 R2: Kahverengi kırmızı turuncu gümüş Ölçülen değer: 10.8kQ R3: Turuncu kırmızı yeşil gümüş Ölçülen değer: 2.85MQ Yukarıda renk kodları ve ölçüm sonuçları verilen dirençler ile ilgili aşağıdakilerden hangisi doğrudur? A) R1 direnci sağlam, R2 ve R3 arizalı B) R1 ve R3 dirençleri sağlam, R2 arızalı C) R1 ve R2 direnci sağlam, R3 arızalı D) R2 ve R3 sağlam, R1 arızalı E) R1, R2 ve R3 sağlam

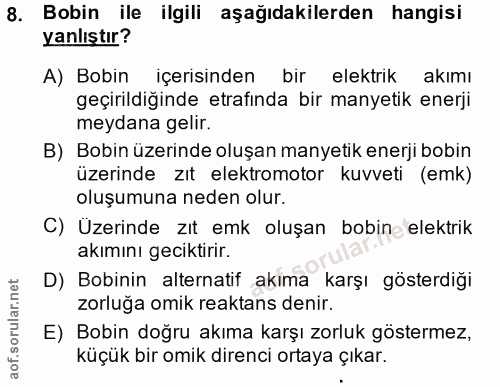

Bobin ile ilgili aşağıdakilerden hangisi yanlıştır? A) Bobin içerisinden bir elektrik akımı geçirildiğinde etrafında bir manyetik enerji meydana gelir. B) Bobin üzerinde oluşan manyetik enerji bobin üzerinde zıt elektromotor kuvveti (emk) oluşumuna neden olur. C) Üzerinde zıt emk oluşan bobin 'elektrik akımını geciktirir. D) Bobinin alternatif akıma karşı gösterdiği zorluğa omik reaktans denir. E) Bobin doğru akıma karşı zorluk göstermez, küçük bir omik direnci ortaya çıkar.

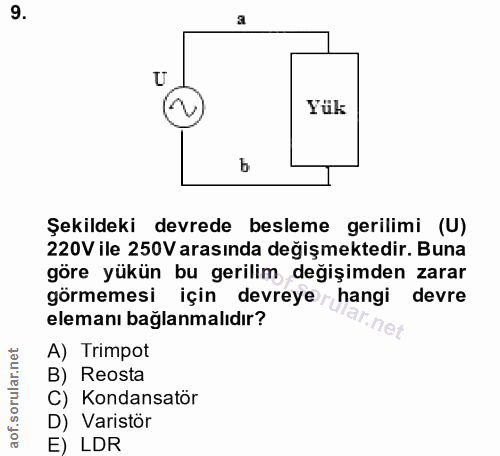

Yük b Şekildeki devrede besleme gerilimi (U) 220V ile 250V arasında değişmektedir. Buna göre yükün bu gerilim değişimden zarar görmemesi için devreye hangi devre elemanı bağlanmalıdır? A) Trimpot B) Reosta C) Kondansatör D) Varistör E) LDR

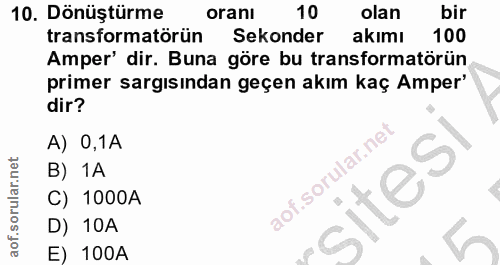

Dönüştürme oranı 10 olan bir transformatörün Sekonder akımı 100 Amper' dir. Buna göre bu transformatörün primer sargısından geçen akım kaç Amper' dir? A) 0,1A B) 1A sitesi C) 1000A site D) 10A E) 100A

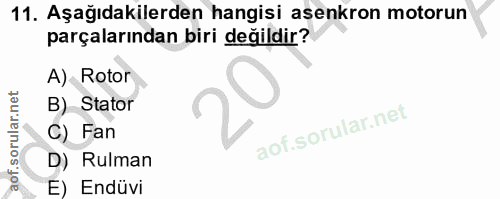

Aşağıdakilerden hangisi asenkron motorun parçalarından biri değildir? A) Rotor B) Stator C) Fan D) Rulman E) Endüvi

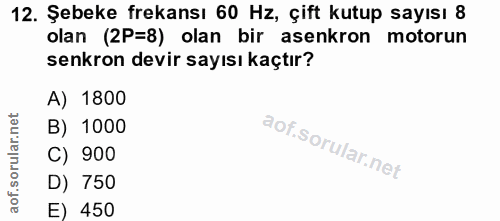

Şebeke frekansı 60 Hz, çift kutup sayısı 8 olan (2P=8) olan bir asenkron motorun senkron devir sayısı kaçtır? A) 1800 B) 1000 C) 900 D) 750 E) 450

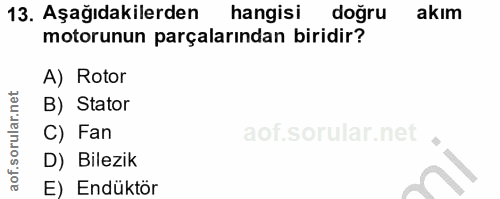

Aşağıdakilerden hangisi doğru akım motorunun parçalarından biridir? A) Rotor B) Stator C) Fan D) Bilezik E) Endüktör

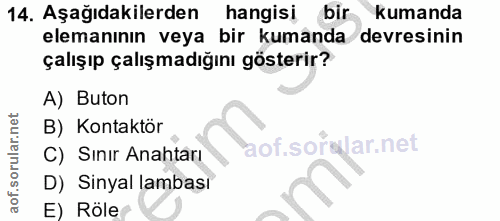

Aşağıdakilerden hangisi bir kumanda elemanının veya bir kumanda devresinin çalışıp çalışmadığını gösterir? A) Buton B) Kontaktör C) Sınır Anahtarı aof.soru|ar.net D) Sinyal lambasi E) Röle

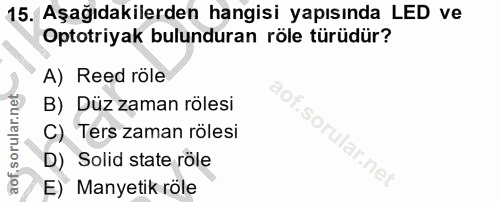

Aşağıdakilerden hangisi yapısında LED ve Optotriyak bulunduran röle türüdür? A) Reed röle B) Düz zaman rölesi of.sor C) Ters zaman rölesi Iar.net D) Solid state röle E) Manyetik röle

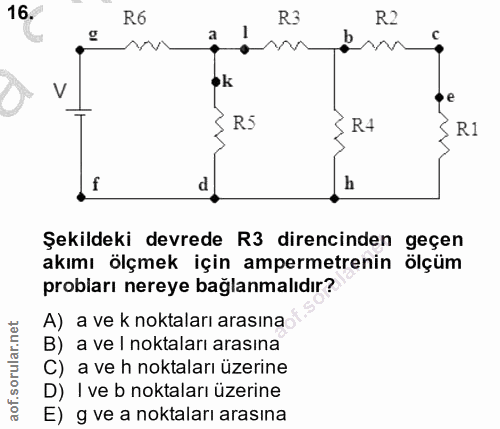

R6 R3 R2 1 V ok R5 R4 S R1 f h Şekildeki devrede R3 direncinden geçen akımı ölçmek için ampermetrenin ölçüm probları nereye bağlanmalıdır? A) a ve k noktaları arasına B) a ve l noktaları arasına C) a ve h noktaları üzerine D) I ve b noktaları üzerine E) g ve a noktaları arasına

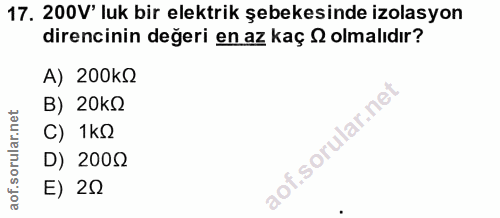

200V' luk bir elektrik şebekesinde izolasyon direncinin değeri en az kaç 2 olmalıdır? A) 200k2 B) 20k2 C) 1k2 D) 2000 E) 20

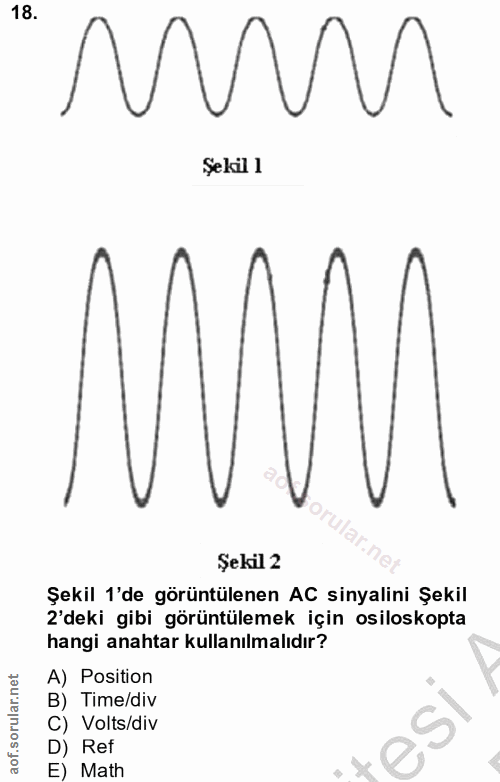

şeki l Şekil 2 Şekil 1'de görüntülenen AC sinyalini Şekil 'deki gibi görüntülemek için osiloskopta hangi anahtar kullanılmalıdır? A) Position B) Time/div C) Volts/div S D) Ref E) Math

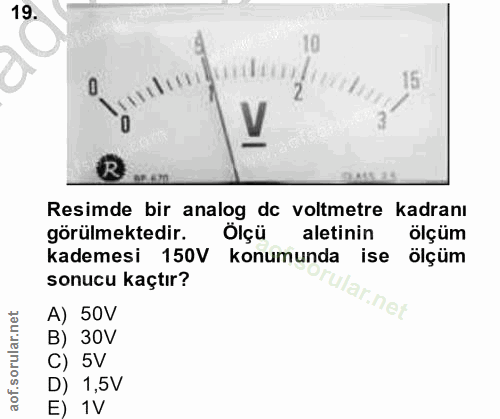

V Resimde bir analog de voltmetre kadranı görülmektedir. Ölçü aletinin ölçüm kademesi 150V konumunda ise ölçüm sonucu kaçtır? ar.net A) 50V B) 30V C) 5V D) 1,5V E) 1V

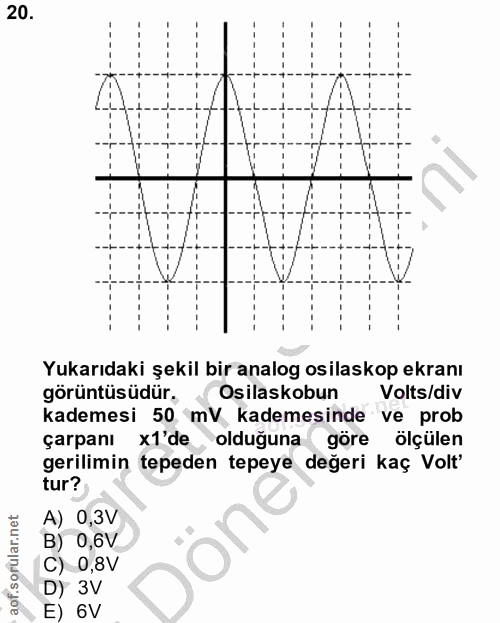

Yukarıdaki şekil bir analog osilaskop ekranı görüntüsüdür. Osilaskobun Volts/div kademesi 50 mV kademesinde ve prob çarpanı x1'de olduğuna göre ölçülen gerilimin tepeden tepeye değeri kaç Volt' tur? A) 0,3V B) 0,6V C) 0,8V D) 3V E) 6V
