2015–2016 Vize (Ara Sınav) Çıkmış Soruları

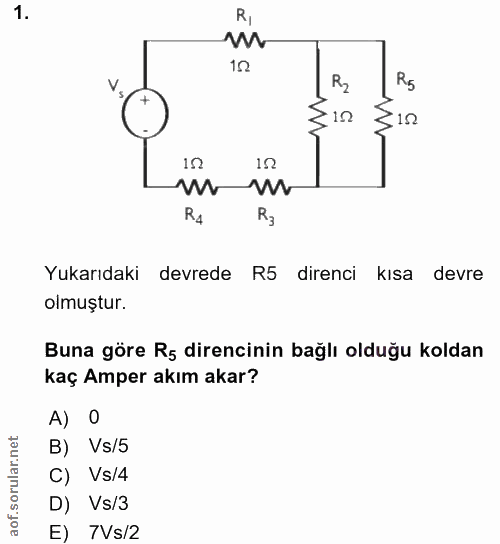

R, 10 Rs Rz :122 312 102 15 R4 Yukarıdaki devrede R5 direnci kısa devre olmuştur. Buna göre R5 direncinin bağlı olduğu koldan kaç Amper akım akar? A) O B) Vs/5 C) Vs/4 D) Vs/3 E) 7Vs/2

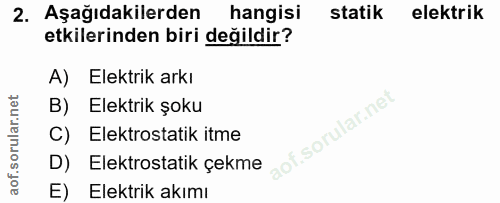

Aşağıdakilerden hangisi statik elektrik etkilerinden biri değildir? A) Elektrik arkı B) Elektrik şoku C) Elektrostatik itme D) Elektrostatik çekme E) Elektrik akımı

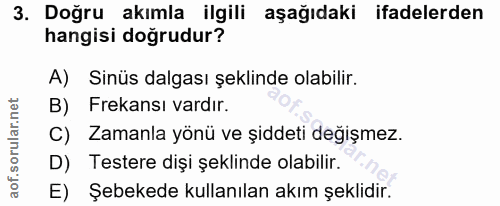

Doğru akımla ilgili aşağıdaki ifadelerden hangisi doğrudur? A) Sinüs dalgası şeklinde olabilir. B) Frekansı vardır. C) Zamanla yönü ve şiddeti değişmez. D) Testere dişi şeklinde olabilir. E) Şebekede kullanılan akım şeklidir.

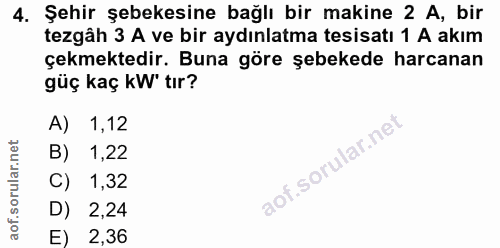

Şehir şebekesine bağlı bir makine 2 A, bir tezgâh 3 A ve bir aydınlatma tesisatı 1 A akım çekmektedir. Buna göre şebekede harcanan güç kaç kW' tır? A) 1,12 1,22 C) 1,32 D) 2,24 E) 2,36

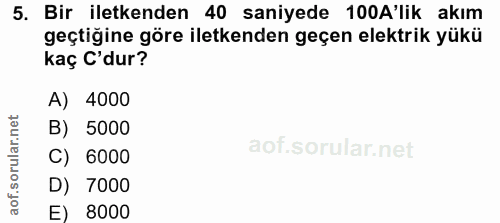

Bir iletkenden 40 saniyede 100A'lik akım geçtiğine göre iletkenden geçen elektrik yükü kaç C'dur? A) 4000 B) 5000 C) 6000 D) 7000 E) 8000

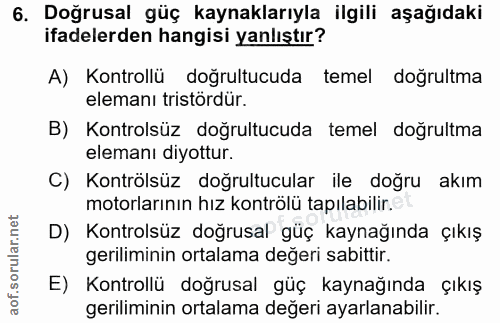

Doğrusal güç kaynaklarıyla ilgili aşağıdaki ifadelerden hangisi yanlıştır? A) Kontrollü doğrultucuda temel doğrultma elemanı tristördür. B) Kontrolsüz doğrultucuda temel doğrultma elemanı diyottur. C) Kontrölsüz doğrultucular ile doğru akım motorlarının hız kontrölü tapılabilir. D) Kontrolsüz doğrusal güç kaynağında çıkış geriliminin ortalama değeri sabittir. E) Kontrollü doğrusal güç kaynağında çıkış geriliminin ortalama değeri ayarlanabilir.

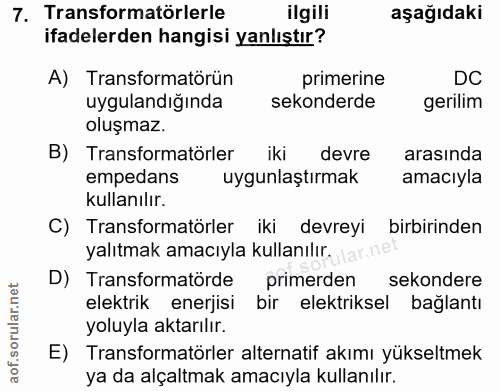

Transformatörlerle ilgili aşağıdaki ifadelerden hangisi yanlıştır? A) Transformatörün primerine DC uygulandığında sekonderde gerilim oluşmaz. B) Transformatörler iki devre arasında empedans uygunlaştırmak amacıyla kullanılır. C) Transformatörler iki devreyi birbirinden yalıtmak amacıyla kullanılır. D) Transformatörde primerden sekondere elektrik enerjisi bir elektriksel bağlantı yoluyla aktarılır. E) Transformatörler alternatif akımı yükseltmek ya da alçaltmak amacıyla kullanılır.

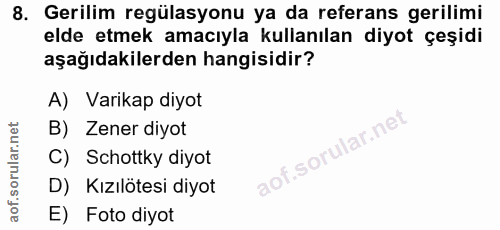

Gerilim regülasyonu ya da referans gerilimi elde etmek amacıyla kullanılan diyot çeşidi aşağıdakilerden hangisidir? A) Varikap diyot B) Zener diyot lof. C) Schottky diyot D) Kızılötesi diyot E) Foto diyot

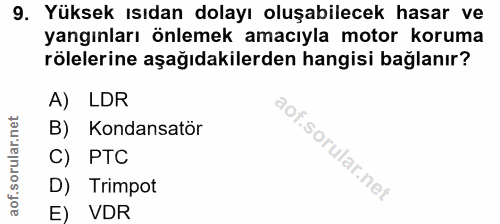

Yüksek ısıdan dolayı oluşabilecek hasar ve yangınları önlemek amacıyla motor koruma röllerine aşağıdakilerden hangisi bağlanır? A) LDR B) Kondansatör C) PTC D) Trimpot E) VDR

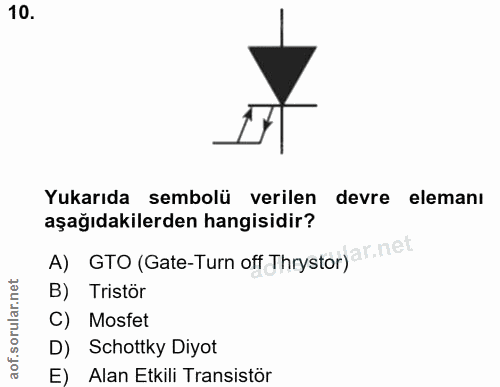

Yukarıda sembolü verilen devre elemanı aşağıdakilerden hangisidir? A) GTO (Gate- Turn off Thrystor) ar. net B) Tristör C) Mosfet D) Schottky Diyot E) Alan Etkili Transistör

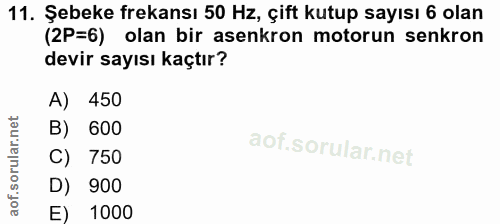

Şebeke frekansı 50 Hz, çift kutup sayısı 6 olan (2P=6) olan bir asenkron motorun senkron devir sayısı kaçtır? A) 450 B) 600 C) 750 D) 900 E) 1000

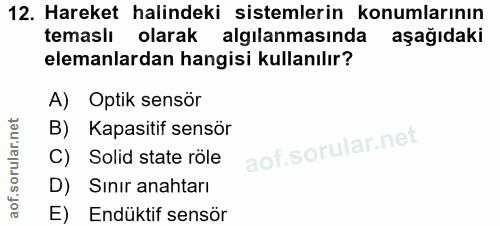

Hareket halindeki sistemlerin konumlarının temaslı olarak algılanmasında aşağıdaki elemanlardan hangisi kullanılır? A) Optik sensör B) Kapasitif sensör C) Solid state röle D) Sınır anahtarı E) Endüktif sensör

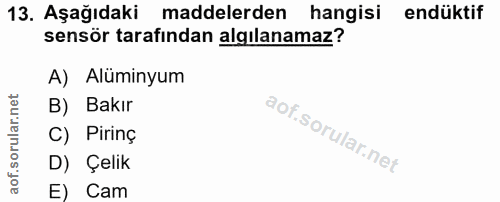

Aşağıdaki maddelerden hangisi endüktif sensör tarafindan algılanamaz? A) Alüminyum B) Bakır C) Pirinç D) Çelik E) Cam

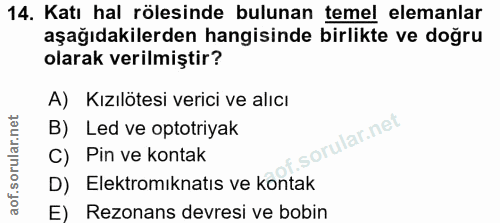

Katı hal rölesinde bulunan temel elemanlar aşağıdakilerden hangisinde birlikte ve doğru olarak verilmiştir? A) Kızılötesi verici ve alıcı B) Led ve optotriyak C) Pin ve kontak D) Elektromıknatıs ve kontak E) Rezonans devresi ve bobin

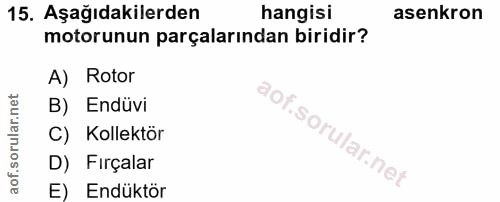

Aşağıdakilerden hangisi asenkron motorunun parçalarından biridir? A) Rotor B) Endüvi C) Kollektör D) Fırçalar E) Endüktör

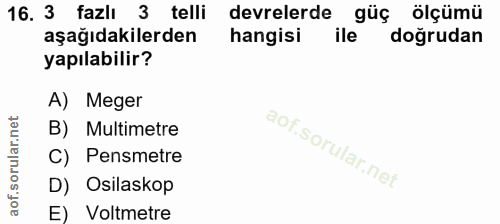

3 fazlı 3 telli devrelerde güç ölçümü aşağıdakilerden hangisi ile dogrudan yapılabilir? A) Meger B) Multimetre C) Pensmetre D) Osilaskop E) Voltmetre

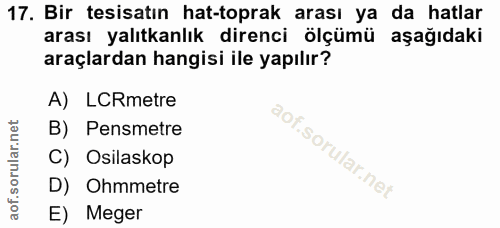

Bir tesisatın hat-toprak arası ya da hatlar arası yalıtkanlık direnci ölçümü aşağıdaki araçlardan hangisi ile yapılır? A) LCRmetre B) Pensmetre C) Osilaskop D) Ohmmetre E) Meger

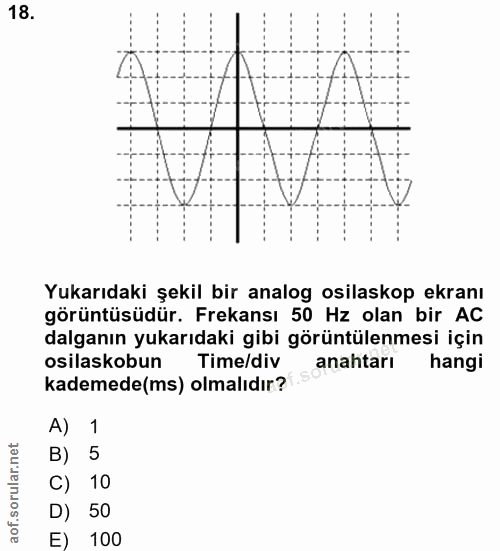

٧٧١ Yukarıdaki şekil bir analog osilaskop ekranı görüntüsüdür. Frekansı 50 Hz olan bir AC dalganın yukarıdaki gibi görüntülenmesi için osilaskobun Time/div anahtarı hangi kademede(ms) olmalıdır? A) 1 B) 5 C) 10 D) 50 E) 100

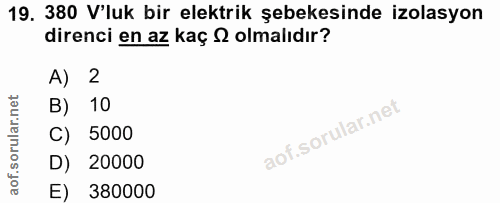

380 V'luk bir elektrik şebekesinde izolasyon direnci en az kaç S olmalıdır? A) 2 B) 10 C) 5000 D) 20000 E) 380000

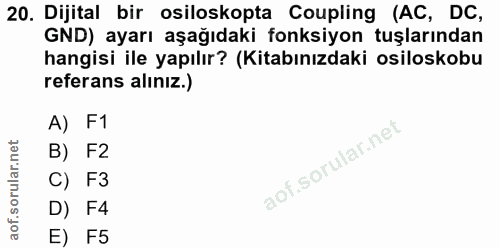

Dijital bir osiloskopta Coupling (AC, DC, GND) ayarı aşağıdaki fonksiyon tuşlarından hangisi ile yapılır? (Kitabınızdaki osiloskobu referans alınız.) A) F1 B) F2 C) F3 D) F4 E) F5
