2017–2018 Final (Dönem Sonu) Çıkmış Soruları

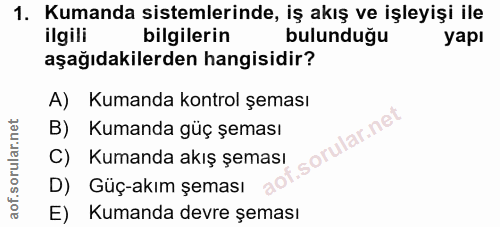

Kumanda sistemlerinde, iş akış ve işleyişi ile ilgili bilgilerin bulunduğu yapı aşağıdakilerden hangisidir? A) Kumanda kontrol şeması B) Kumanda güç şeması C) Kumanda akış şeması D) Güç-akım şeması E) Kumanda devre şeması

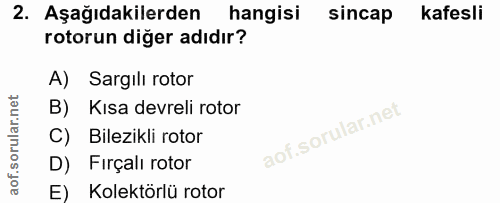

Aşağıdakilerden hangisi sincap kafesli rotorun diğer adıdır? A) Sargılı rotor B) Kısa devreli rotor C) Bilezikli rotor D) Firçalı rotor E) Kolektörlü rotor

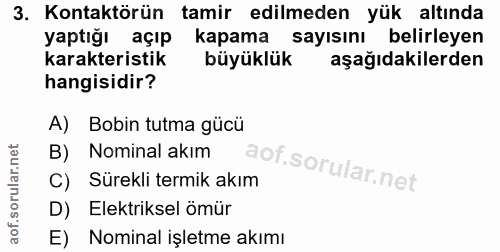

Kontaktörün tamir edilmeden yük altında yaptığı açıp kapama sayısını belirleyen karakteristik büyüklük aşağıdakilerden hangisidir? A) Bobin tutma gücü B) Nominal akım C) Sürekli termik akım D) Elektriksel ömür E) Nominal işletme akımı

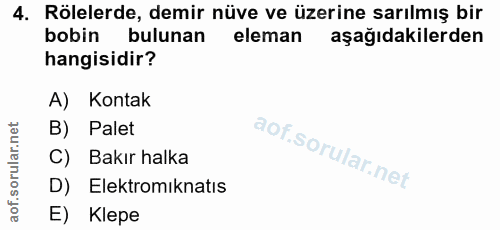

Röllerde, demir nüve ve üzerine sarılmış bir bobin bulunan eleman aşağıdakilerden hangisidir? A) Kontak B) Palet C) Bakır halka D) Elektromıknatıs E) Klepe

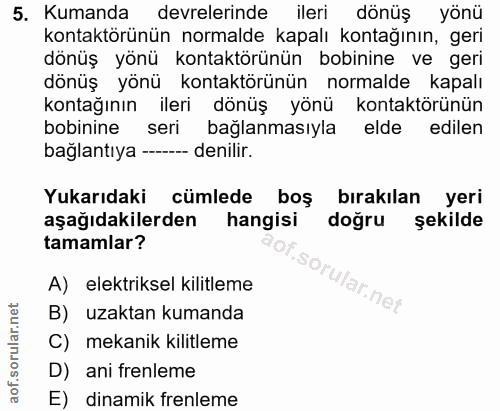

Kumanda devrelerinde ileri dönüş yönü kontaktörünün normalde kapalı kontağının, geri dönüş yönü kontaktörünün bobinine ve geri dönüş yönü kontaktörünün normalde kapalı kontağının ileri dönüş yönü kontaktörünün bobinine seri bağlanmasıyla elde edilen bağlantıya --- denilir. Yukarıdaki cümlede boş bırakılan yeri aşağıdakilerden hangisi doğru şekilde tamamlar? A) elektriksel kilitleme B) uzaktan kumanda C) mekanik kilitleme D) ani frenleme E) dinamik frenleme

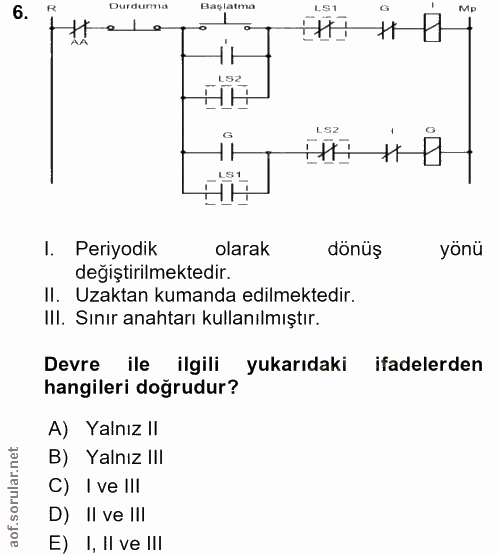

Durdumia Başlatma L$1 -e l a L52 LS2 LSL I. Periyodik olarak dönüş yönü değiştirilmektedir. II. Uzaktan kumanda edilmektedir. III. Sınır anahtarı kullanılmıştır. Devre ile ilgili yukarıdaki ifadelerden hangileri doğrudur? A) Yalnız II B) Yalnız III C) I ve III D) II ve IlI E) I, Il ve III

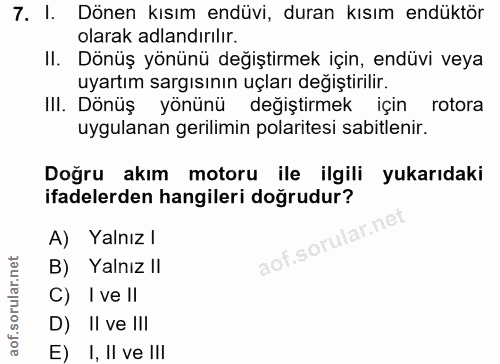

I. Dönen kısım endüvi, duran kısım endüktör olarak adlandırılır. II. Dönüş yönünü değiştirmek için, endüvi veya uyartım sargısının uçları değiştirilir. III. Dönüş yönünü değiştirmek için rotora uygulanan gerilimin polaritesi sabitlenir. Doğru akım motoru ile ilgili yukarıdaki ifadelerden hangileri doğrudur? A) Yalnız l aof.so ular.ne B) Yalnız II C) I ve ll D) Il ve I!I E) I, Il ve III

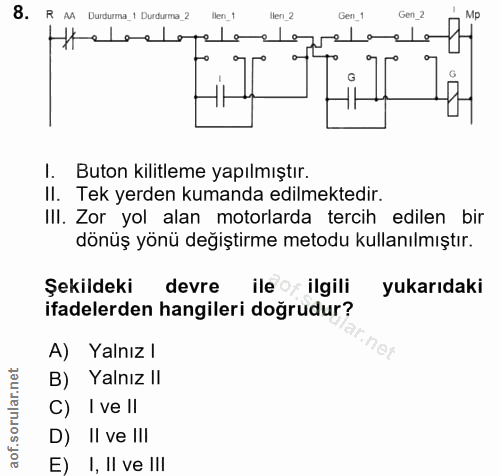

R AA Durdurma_! Durdurma_2 Ilen_1 llen_2 Gen_1 Geni 2 Mp Hfeloelo 1e eN eLal I. Buton kilitleme yapılmıştır. II. Tek yerden kumanda edilmektedir. III. Zor yol alan motorlarda tercih edilen bir dönüş yönü degiştirme metodu kullanılmıştır. Şekildeki devre ile o, ilgili yukarıdaki ifadelerden hangileri doğrudur? A) Yalnız l B) Yalnız II C) I ve ll D) Il ve I!i E) I, Il ve Ill

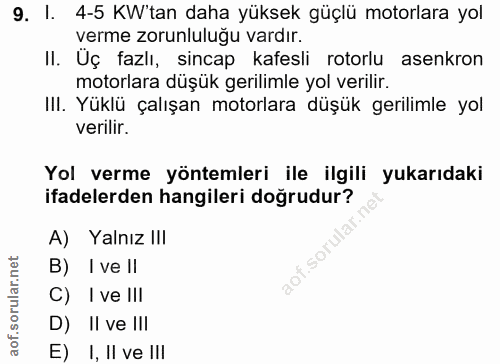

I. 4-5 KW'tan daha yüksek güçlü motorlara yol verme zorunluluğu vardır. II. Üç fazlı, sincap kafesli rotorlu asenkron motorlara düşük gerilimle yol verilir. IlI. Yüklü çalışan motorlara düşük gerilimle yol verilir. Yol verme yöntemleri ile ilgili yukarıdaki ifadelerden hangileri doğrudur? A) Yalnız I!I B) I ve Il C) I ve I!I D) Il ve IlI E) I, Il ve III

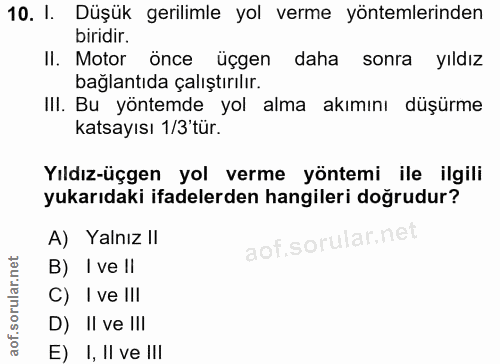

I. Düşük gerilimle yol verme yöntemlerinden biridir. II. Motor önce üçgen daha sonra yıldız bağlantıda çalıştırılır. IlI. Bu yöntemde yol alma akımını düşürme katsayısı 1/3 tür. Yıldız-üçgen yol verme yöntemi ile ilgili yukarıdaki ifadelerden hangileri doğrudur? A) Yalnız I ar,ne aot.so B) I ve ll C) I ve Ill D) Il ve I!I E) I, Il ve III

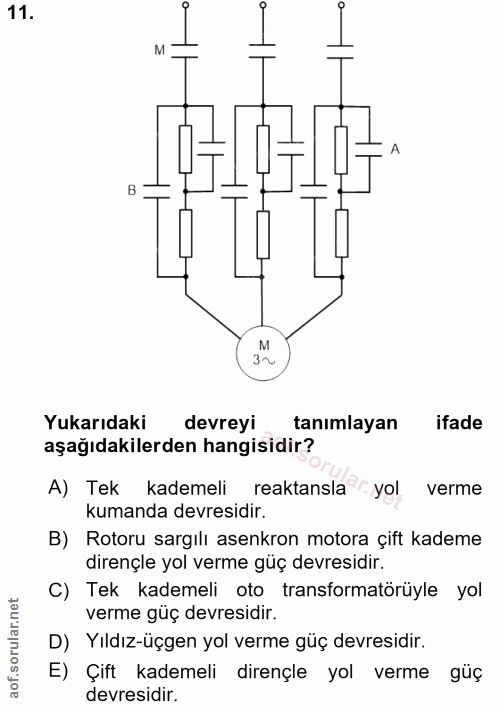

M M 3~ Yukarıdaki devreyi tanımlayan ifade aşağıdakilerden hangisidir? A) Tek kademeli reaktansla yol verme kumanda devresidir. B) Rotoru sargılı asenkron motora çift kademe dirençle yol verme güç devresidir. C) Tek kademeli oto transformatörüyle yol verme güç devresidir. D) Yıldız-üçgen yol verme güç devresidir. E) Çift kademeli dirençle yol verme güç devresidir.

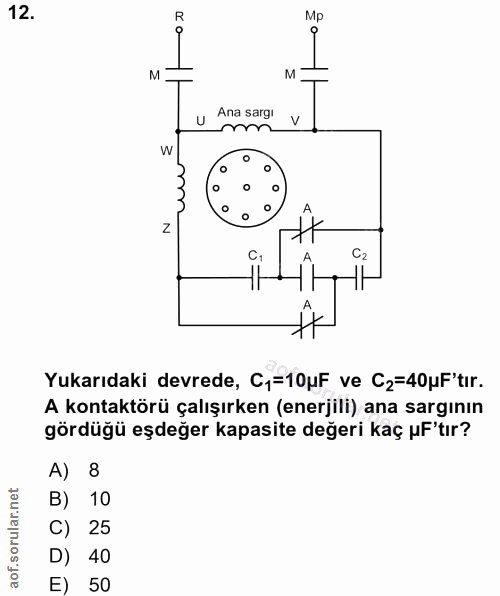

Mp M M U Ana sargı Z C- C2 Yukarıdaki devrede, C1=10uF ve Cz=40uF'tır. A kontaktörü çalışırken (enerjili) ana sargının gördüğü eşdeğer kapasite değeri kaç uF'tır? A) 8 10 C) 25 D) 40 E) 50

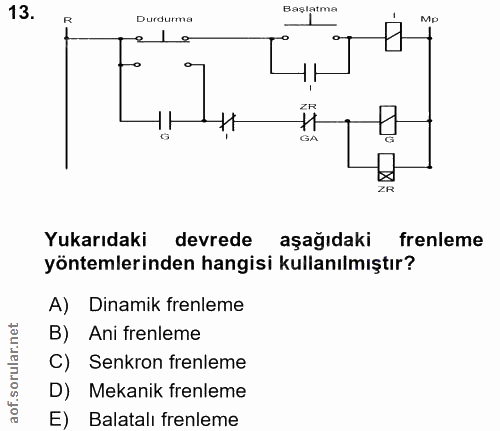

Başlatma R Durdurma Mp GA Yukarıdaki devrede aşağıdaki frenleme yöntemlerinden hangisi kullanılmıştır? A) Dinamik frenleme B) Ani frenleme C) Senkron frenleme D) Mekanik frenleme E) Balatalı frenleme

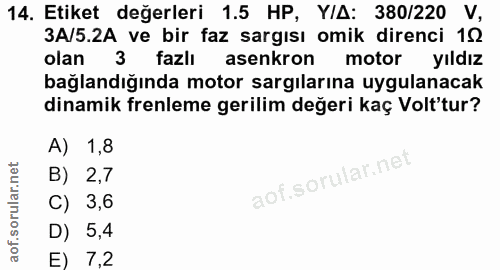

Etiket değerleri 1.5 HP, Y/A: 380/220 V, 3A/5.2A ve bir faz sargısı omik direnci 15 olan 3 fazlı asenkron motor yıldız bağlandığında motor sargılarına uygulanacak dinamik frenleme gerilim değeri kaç Volt'tur? A) 1,8 B) 2,7 C) 3,6 D) 5,4 E) 7,2

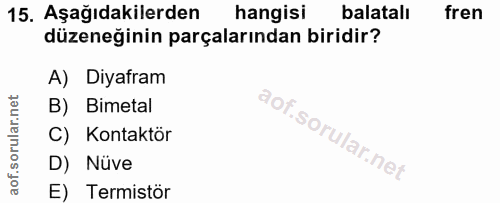

Aşağıdakilerden hangisi balatalı fren düzeneğinin parçalarından biridir? A) Diyafram B) Bimetal C) Kontaktör D) Nüve E) Termistör

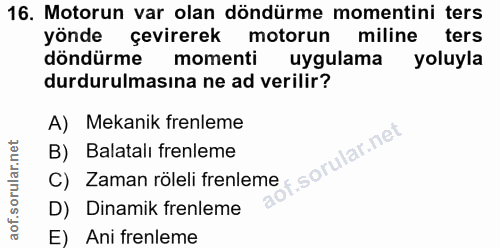

Motorun var olan döndürme momentini ters yönde cevirerek motorun miline ters döndürme momenti uygulama yoluyla durdurulmasına ne ad verilir? A) Mekanik frenleme B) Balatalı frenleme C) Zaman röleli frenleme D) Dinamik frenleme E) Ani frenleme

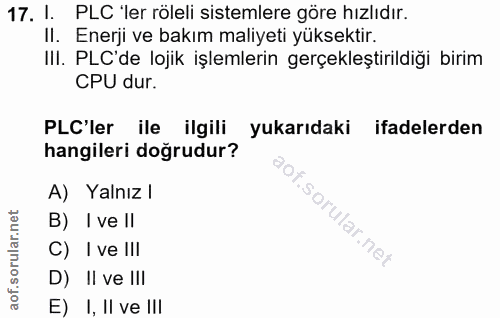

I. PLC 'ler röleli sistemlere göre hizlidır. II. Enerji ve bakım maliyeti yüksektir. IlI. PLC'de lojik işlemlerin gerçekleştirildiği birim CPU dur. PLCler ile ilgili yukarıdaki ifadelerden hangileri doğrudur? A) Yalnız l B) I ve ll C) I ve I! D) II ve Ill E) I, Il ve I!I

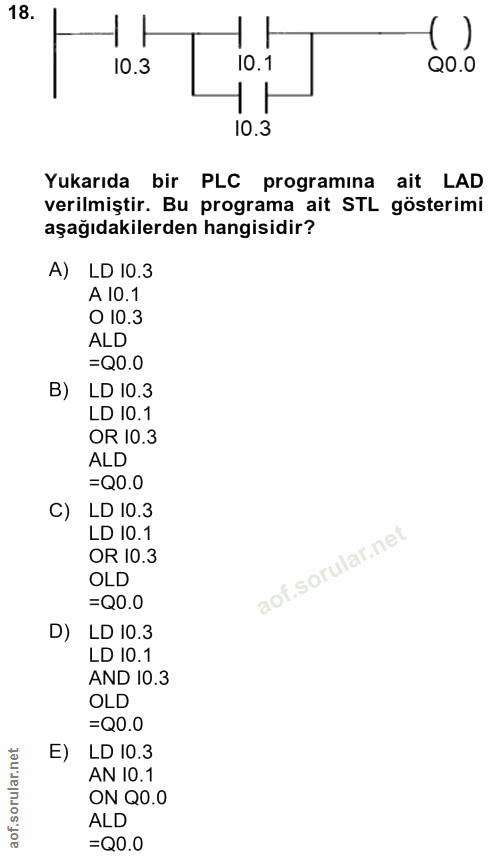

10.3 10.1 Q0.0 10.3 Yukarıda bir PLC programına ait LAD verilmiştir. Bu programa ait STL gösterimi aşağıdakilerden hangisidir? A) LD 10.3 A 10.1 O 10.3 ALD =Q0.0 B) LD 10.3 LD 10.1 OR 10.3 ALD =Q0.0 C) LD 10.3 LD 10.1 OR 10.3 OLD =Q0.O D) LD 10.3 LD 10.1 AND 10.3 OLD =Q0.0 E) LD 10.3 AN 10.1 ON Q0.0 ALD =Q0.0

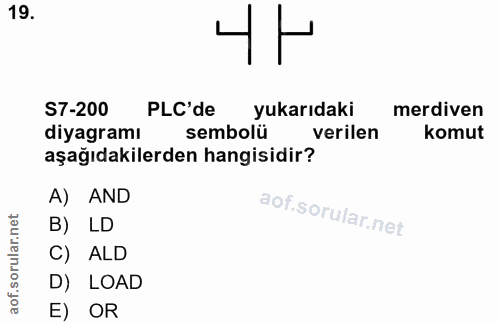

S7-200 PLC'de yukarıdaki merdiven diyagramı sembolü verilen komut aşağıdakilerden hangisidir? A) AND B) LD aof.sorular.ne C) ALD D) LOAD E) OR

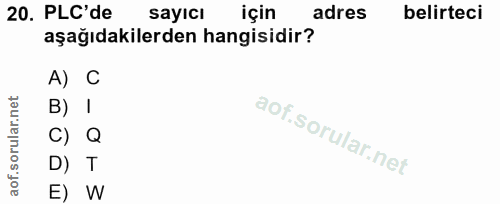

PLC'de sayıcı için adres belirteci aşağıdakilerden hangisidir? A) C B) I C) Q D) T E W
