2015–2016 Final (Dönem Sonu) Çıkmış Soruları

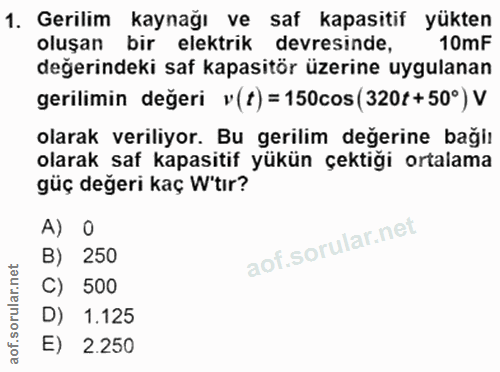

Gerilim kaynağı ve saf kapasitif yükten oluşan bir elektrik devresinde, 10mF değerindeki saf kapasitör üzerine uygulanan gerilimin değeri v(t) = 150cos (320t+ 50°) V olarak veriliyor. Bu gerilim değerine bağlı olarak saf kapasitif yükün çektiği ortalama güç değeri kaç W'tır? A) 0 B) 250 C) 500 D) 1.125 E) 2.250

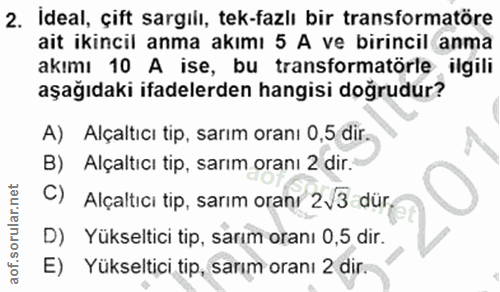

Ideal, çift sargılı, tek-fazlı bir transformatöre ait ikincil anma akımı 5 A ve birincil anma akımı 10 A ise, bu transformatörle ilgili aşağıdaki ifadelerden hangisi doğrudur? A) Alçaltıcı tip, sarım oranı 0,5 dir. B) Alçaltıcı tip, sarım oranı 2 dir. C) Alçaltıcı tip, sarım oranı 2V3 adür D) Yükseltici tip, sarım oranı 0,5 dir. E) Yükseltici tip, sarım oranı 2 dir.

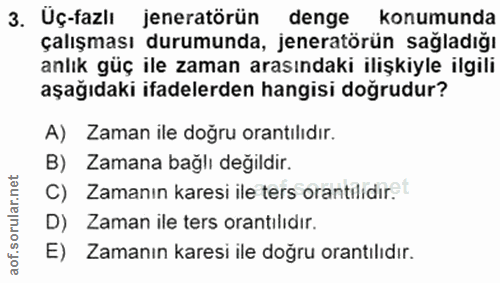

Üç-fazlı jeneratörün denge konumunda çalışması durumunda, jeneratörün sağladığı anlık güç ile zaman arasındaki ilişkiyle ilgili aşağıdaki ifadelerden hangisi doğrudur? A) Zaman ile doğru orantılıdır. B) Zamana bağlı değildir. C) Zamanın karesi ile ters orantilidir. D) Zaman ile ters orantılıdır. E) Zamanın karesi ile doğru orantılıdır.

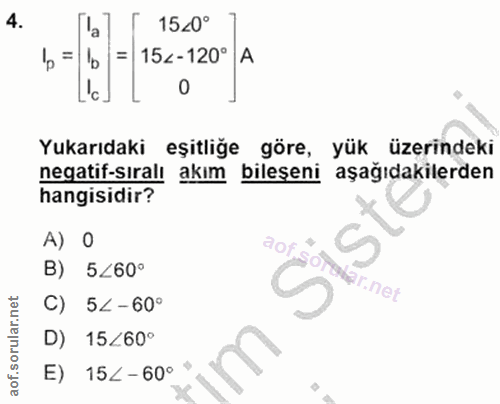

15<0° 15< - 120° A 0 Yukarıdaki eşitliğe göre, yük üzerindeki negatif-sıralı akım bileşeni aşağıdakilerden hangisidir? A) 0 B) 5<60° C) 52 - 60° net D) 15/60° E) 15<- 60° "

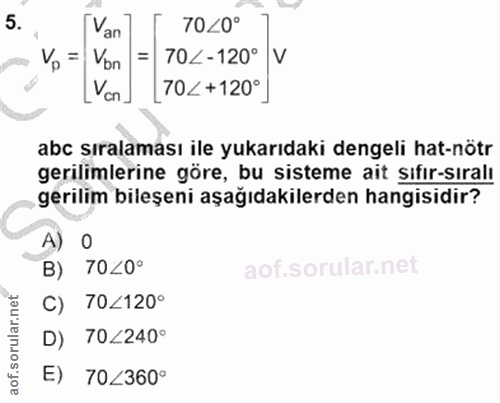

Van 70<0° Vo = 70L-120° V Vcn. 70<+120° abc sıralaması ile yukarıdaki dengeli hat-nötr gerilimlerine göre, bu sisteme ait Sıfır-sıralı gerilim bileşeni aşağıdakilerden hangisidir? A) B) 70 Z0° C) 70<120° D) 70Z240° E) 70Z360°

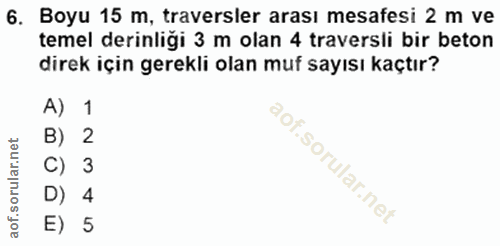

Boyu 15 m, traversler arası mesafesi 2 m ve temel derinliği 3 m olan 4 traversli bir beton direk için gerekli olan muf sayısı kaçtır? A) 1 B) 2 C) 3 D) 4 E) 5

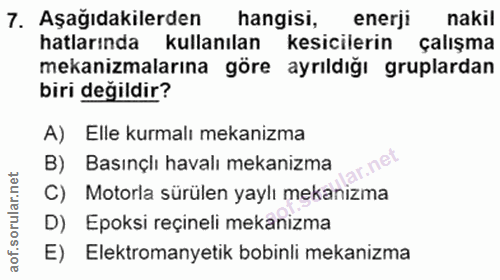

Aşağıdakilerden hangisi, enerji nakil hatlarında kullanılan kesicilerin çalışma mekanizmalarına göre ayrıldığı gruplardan biri değildir? A) Elle kurmalı mekanizma B) Basınçlı havalı mekanizma lar.net C) Motorla sürülen yaylı mekanızma D) Epoksi reçineli mekanizma E) Elektromanyetik bobinli mekanizma

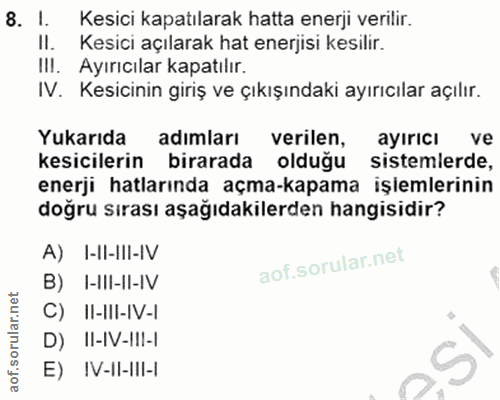

I. Kesici kapatılarak hatta enerji verilir. Il. Kesici açılarak hat enerjisi kesilir. III. Ayırıcılar kapatılır. IV. Kesicinin giriş ve çıkışındaki ayırıcılar açılır. Yukarıda adımları verilen, ayıricı ve kesicilerin birarada olduğu sistemlerde, enerji hatlarında açma-kapama işlemlerinin doğru sırası aşağıdakilerden hangisidir? A) I-II-III-IV B) I-III-II-IV C) II-III-IV-I D) II-IV-III-I E) IV-II-III-I

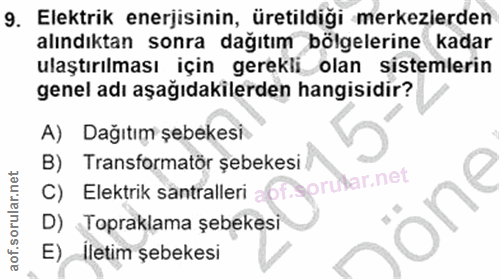

Elektrik enerjisinin, üretildiği merkezierden alındıktan sonra dağıtım bölgelerine kadar ulaştırılması için gerekli olan sistemlerin genel adı aşağıdakilerden hangisidir? A) Dağıtım şebekesi B) Transformatör şebekesi / orutar.net C) Elektrik santralleri D) Topraklama şebekesi E) İletim şebekesi

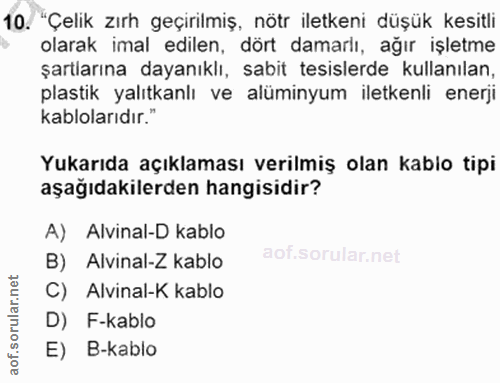

"Çelik zırh geçirilmiş, nötr iletkeni düşük kesitli olarak imal edilen, dört damarlı, ağır işletme şartlarına dayanıklı, sabit tesislerde kullanılan, plastik yalıtkanlı ve alüminyum iletkenli enerji kablolarıdır." Yukarıda açıklaması verilmiş olan kablo tipi aşağıdakilerden hangisidir? A) Alvinal-D kablo B) Alvinal-Z kablo C) Alvinal-K kablo D) F-kablo E) B-kablo

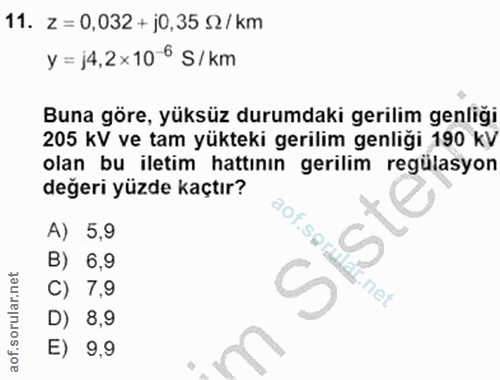

Z = 0,032 + j0,35 S2/ km y = j4,2×10 6 S/km Buna göre, yüksüz durumdaki gerilim genligi 205 kV ve tam yükteki gerilim genliği 190 kV olan bu iletim hattının gerilim regülasyon değeri yüzde kaçtır? A) 5,9 S B) 6,9 C) 7,9 D) 8,9 E) 9,9

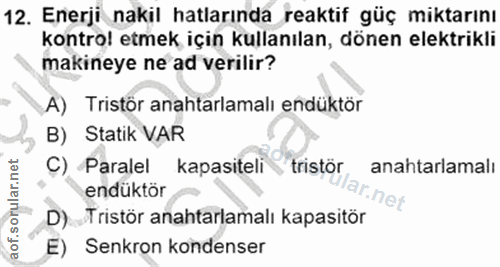

Enerji nakil hatlarında reaktif güç miktarını kontrol etmek için kullanılan, dönen elektrikli makineye ne ad verilir? A) Tristör anahtarlamalı endüktör B) Statik VAR C) Paralel kapasiteli® tristör anahtarlamalı endüktör D): Tristör anahtarlamalı kapasitör E) Senkron kondenser

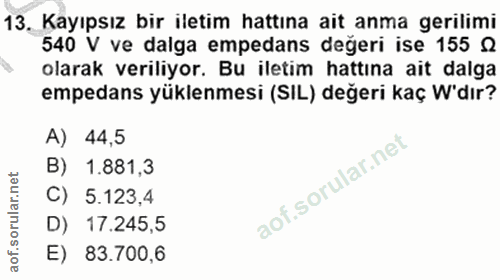

Kayıpsız bir iletim hattına ait anma gerilimi 540 V ve dalga empedans değeri ise 155 Q olarak veriliyor. Bu iletim hattına ait dalga empedans yüklenmesi (SIL) değeri kaç W'dır? A) 44,5 B) 1.881,3 C) 5.123,4 D) 17.245,5 E) 83.700,6

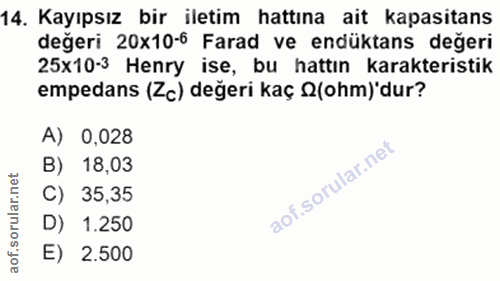

Kayıpsız bir iletim hattına ait kapasitans değeri 20x10-6 Farad ve endüktans değeri 25x10-3 Henry ise, bu hattın karakteristik empedans (Zc) değeri kaç 2(ohm)'dur? A) 0,028 B) 18,03 C) 35,35 D) 1.250 E) 2.500

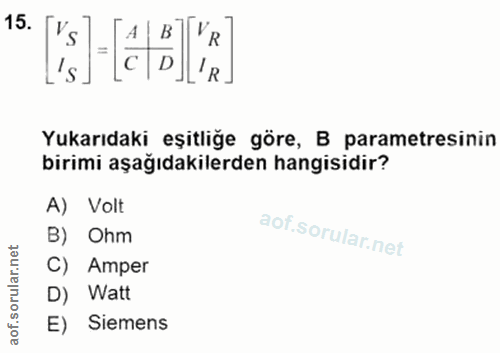

1 Ce] (el]'a] Yukarıdaki eşitliğe göre, B parametresinin birimi aşağıdakilerden hangisidir? A) Volt B) Ohm C) Amper D) Watt E) Siemens

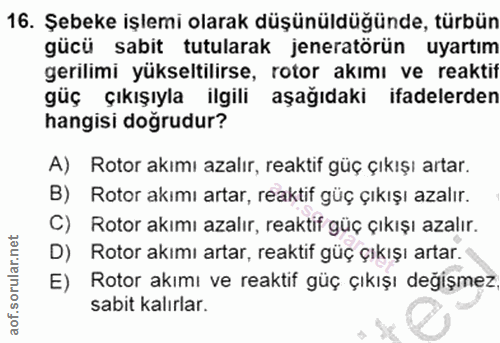

Şebeke işlemi olarak düşünüldüğünde, türbün gücü sabit tutularak jeneratörün uyartım gerilimi yükseltilirse, rotor akımı ve reaktif gúç çıkışıyla ilgili aşağıdaki ifadelerden hangisi doğrudur? A) Rotor akımı azalır, reaktif güç çıkışı artar. B) Rotor akımı artar, reaktif güç çıkışı azalır. C) Rotor akımı azalır, reaktif güç çıkışı azalır. D) Rotor akımı artar, reaktif güç çıkışı artar. E) Rotor akımı ve reaktif güç çıkışı değişmez sabit kalırlar.

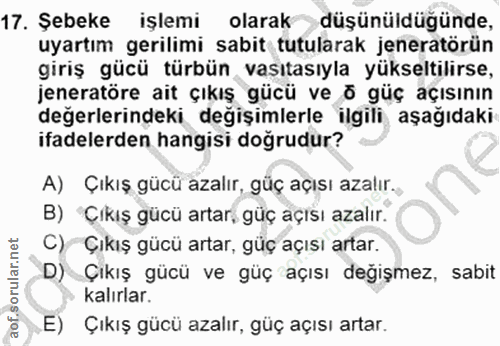

Şebeke işlemi olarak düşünüldügünde, uyartım gerilimi sabit tutularak jeneratörün giriş gücü türbün vasıtasıyla yükseltilirse, jeneratöre ait çıkış gücü ve ö güç açısının değerlerindeki değişimlerle ilgili aşağıdaki ifadelerden hangisi doğrudur? A) Çıkış gücü azalır, güç açısı azalır. B) 'Çikış gücü artar, güç açısı azalır. C) Çıkış gücü artar, güç açısı artar. D) Çıkış gücü ve güç açısı değişmez, sabit kalırlar. E) Çıkış gücü azalır, güç açısı artar.

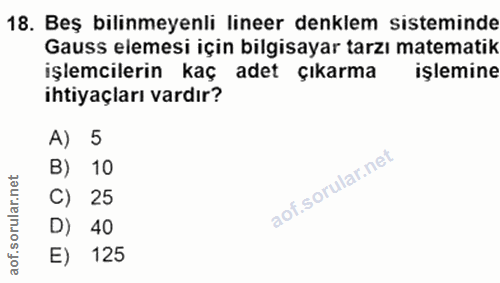

Beş bilinmeyenli lineer denklem sisteminde Gauss elemesi için bilgisayar tarzı matematik işlemcilerin kaç adet çıkarma işlemine ihtiyaçları vardır? A) 5 B) 10 C) 25 D) 40 E) 125

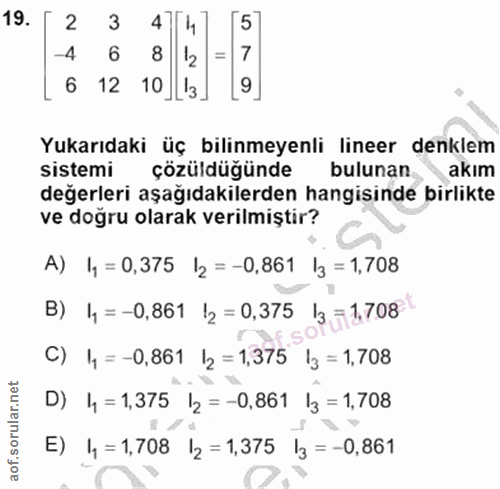

2 3 474 [57 -4 6 8 12 7 6 12 10||3 9 Yukarıdaki üç bilinmeyenli lineer denklem sistemi çözüldüğünde bulunan. akım değerleri aşağıdakilerden hangisinde birlikte ve doğru olarak verilmiştir? A) 4=0,375 |½= -0,861 |3 = 1,708 B) 4=-0,861 |½ = 0,375 /3 71,708 C) 4=-0,861 |2=1,375 |3 = 1,708 D) 4=1,375 |½=-0,861 |3 = 1,708 E) 4 = 1,708 |½ = 1,375 l3 =-0,861

2 3 -11 x, [5 -4 6 4 6- 8 10 12 14]|X3. Yukarıdaki üç bilinmeyenli lineer denklem sistemindeki 3x3 boyutlu matrisin çözüm için üst-üçgensel hale getirilmis şekli aşağıdakilerden hangisidir? 2 3 -17[ x, 5 A) 6 12 10 0 10,5 x3) -11,75] 2 3 -1] 5 B) 0 20,5 6 17 12 X3. 57-11,75 2 -1 x, 15 C) 12 6 x2 27 • 20,5 x3. 23,5] 2 3 -17[x, 5 D) 0 12 2 X2 17
