2018–2019 Yaz Okulu Çıkmış Soruları

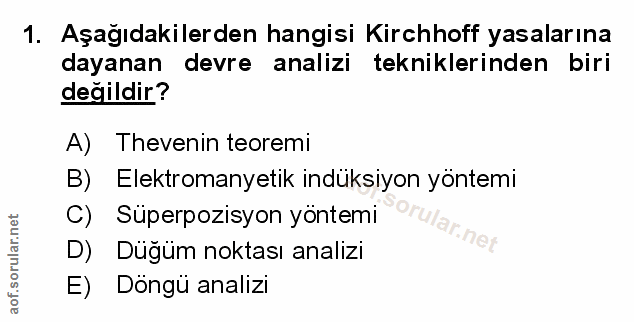

Aşağıdakilerden hangisi Kirchhoff yasalarına dayanan devre analizi tekniklerinden biri değildir? A) Thevenin teoremi B) Elektromanyetik indüksiyon yöntemi C) Süperpozisyon yöntemi D) Düğüm noktası analizi E) Dongü analizı

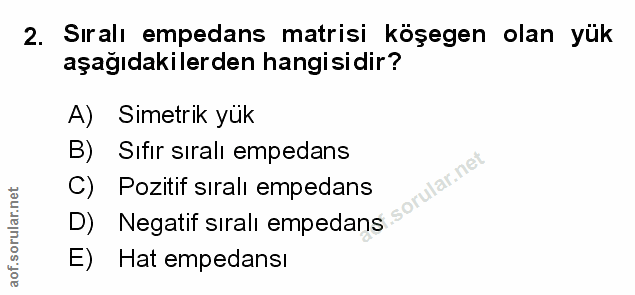

Sıralı empedans matrisi köşegen olan yük aşağıdakilerden hangisidir? A) Simetrik yük B) Sıfır sıralı empedans C) Pozitif siralı empedans D) Negatif siralı empedans E) Hat empedansı

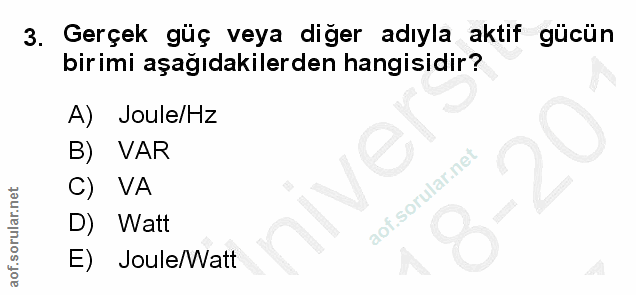

Gerçek güç veya diğer adıyla aktif gücün birimi aşağıdakilerden hangisidir? A) Joule/Hz B) VAR ve C) VA D) Watt E) Joule/Watt

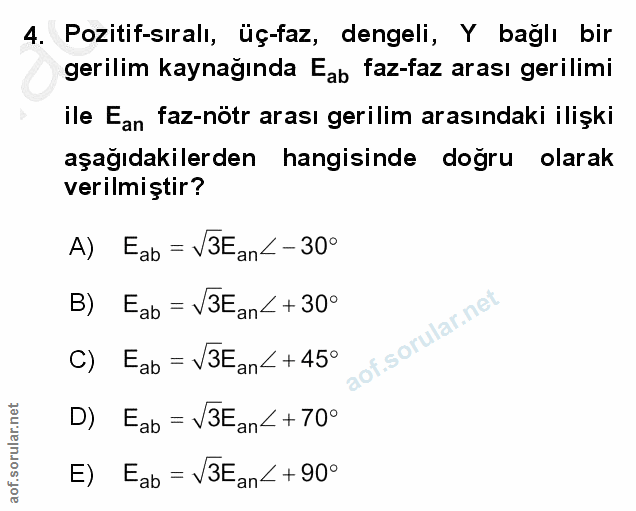

Pozitif-siralı, üç-faz, dengeli, Y baglı bir gerilim kaynağında Eab faz-faz arası gerilimi ile Ean faz-nötr arası gerilim arasındaki ilişki aşağıdakilerden hangisinde doğru olarak verilmiştir? A) Eab = V3Ean<- 30° B) Eab = V3Ean < + 30° C) Eab = V3Ean <+45° D) Eab = V3Ean<+70° E) Eab = V3Ean< + 90°

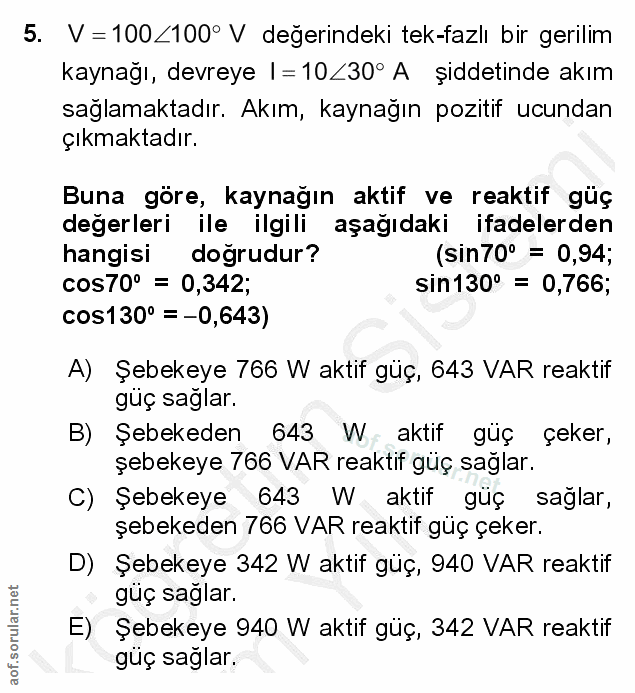

V =100<100° V değerindeki tek-fazlı bir gerilim kaynağı, devreye |=10<30° A şiddetinde akım sağlamaktadır. Akım, kaynağın pozitif ucundan çıkmaktadır. Buna göre, kaynağın aktif ve reaktif güç değerleri ile ilgili aşağıdaki ifadelerden hangisi doğrudur? (sin70' = 0,94; cos70° = 0,342; sin 130° = 0,766; COS130° = -0,643) A) Şebekeye 766 W aktif güç, 643 VAR reaktif guç saglar. B) Şebekeden 643 W: aktif güç çeker, şebekeye 766 VAR reaktif güç sağlar. C) Şebekeye 643 W aktif gúç saglar, şebekeden 766 VAR reaktif güç çeker. D) Şebekeye 342 W aktif güç, 940 VAR reaktif güç saglar. E) Şebekeye 940 W aktif güç, 342 VAR reaktif güç sağlar.

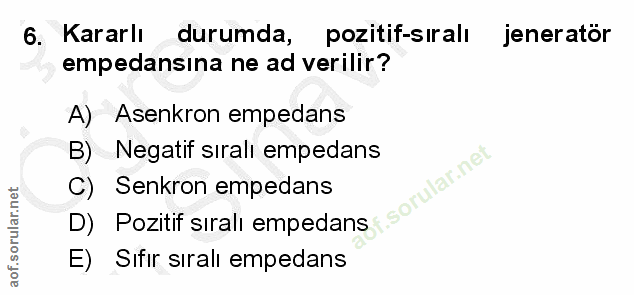

Kararlı durumda, pozitif-sıralı jenerator empedansina ne ad verilir? A) Asenkron empedans B) Negatif siralı empedans rular.ne C) Senkron empedans D) Pozitif sıralı empedans E) Sifır sıralı empedans

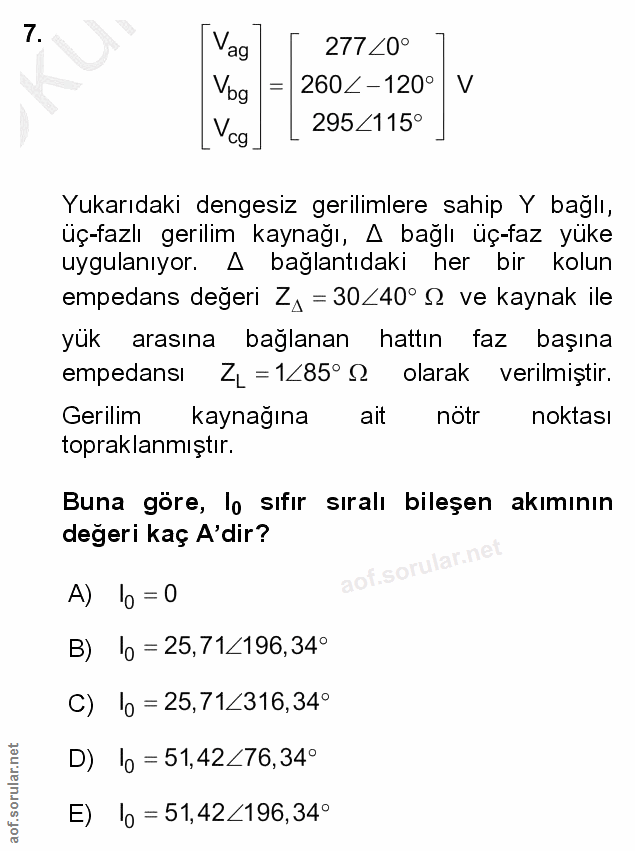

Vag 277 <0° Vog 260Z-120° V Vcg_ 295<115° Yukarıdaki dengesiz gerilimlere sahip Y bağlı, üç-fazlı gerilim kaynağı, A bağlı üç-faz yüke uygulanıyor. A bağlantıdaki her bir kolun empedans değeri Z, = 30<40° S ve kaynak ile yük arasına bağlanan hattın faz başına empedansi ZL=1485°5 olarak verilmiştir. Gerilim kaynağına ait nötr noktası topraklamıştır. Buna göre, lo sıfır sıralı bileşen akımının değeri kaç A'dir? A) 0 =0 B) o = 25,71<196,34° C) b = 25,71<316,34° D) Io = 51,42<76,34° e) o =51,42<196,34°

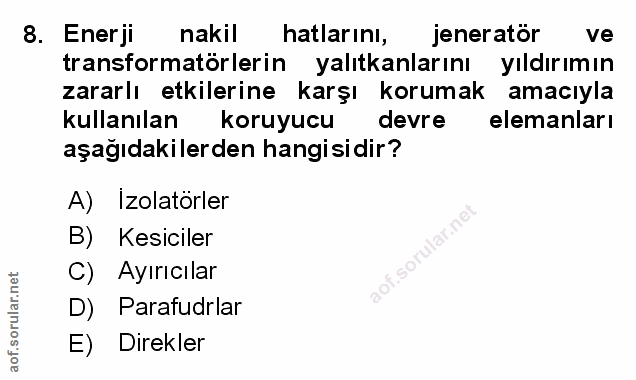

Enerji nakil hatlarını, jenerator ve transformatörlerin yalıtkanlarını yıldırımın zararlı etkilerine karşı korumak amacıyla kullanılan koruyucu devre elemanları aşağıdakilerden hangisidir? A) Izolatörler B) Kesiciler C) Ayırıcılar D) Parafudrlar E) Direkler

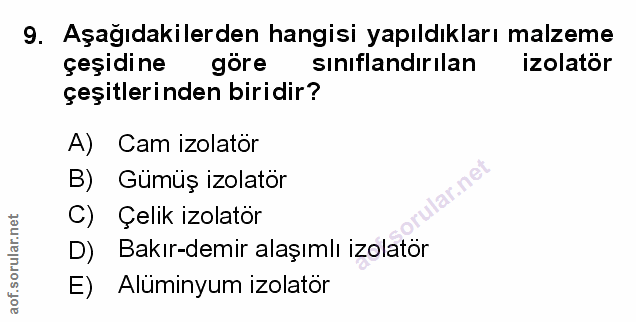

Aşağıdakilerden hangisi yapıldıkları malzeme çeşidine göre sınıflandırılan izolatör çeşitlerinden biridir? A) Cam izolator B) Gümüş izolatör C) Çelik izolator D) Bakır-demir alaşımlı izolatör E) Alüminyum izolatör

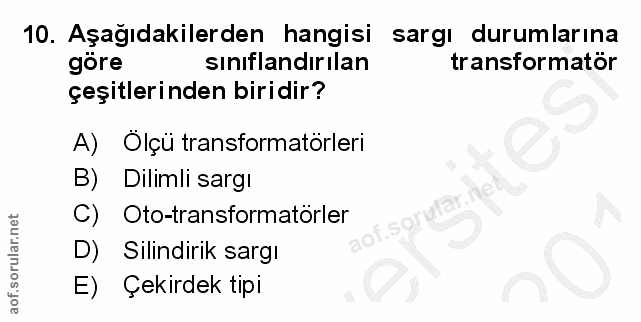

Aşağıdakilerden hangisi sargı durumlarına göre sınıflandırılan transformator çeşitlerinden biridir? A) Ölçü transformatörleri B) Dilimli sargı C) Oto-transformatörler lot.sol D) Silindirik sargı E) Çekirdek tipi

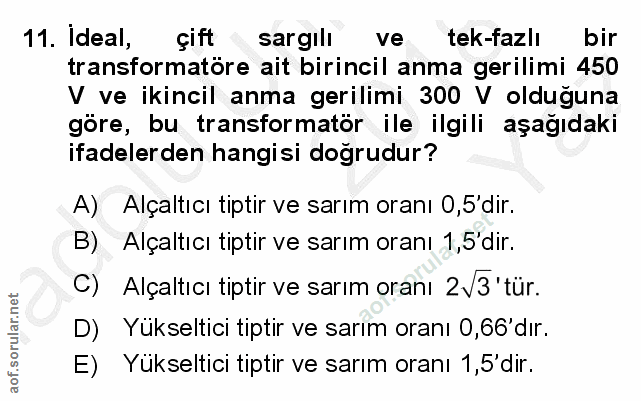

Ideal, çift sargılı ve tek-fazlı bir transformatöre ait birincil anma gerilimi 450 V ve ikincil anma gerilimi 300 V olduğuna göre, bu transformatör ile ilgili aşağıdaki ifadelerden hangisi doğrudur? A) Alçaltıcı tiptir ve sarım oranı 0,5 dir. B) Alçaltıcı tiptir ve sarım oranı 1,5'dir. C) Alçaltıcı tiptir ve sarım oranı 2V3 'tür. D) Yükseltici tiptir ve sarım oranı 0,66' dır. E) Yükseltici tiptir ve sarım oranı 1,5'dir.

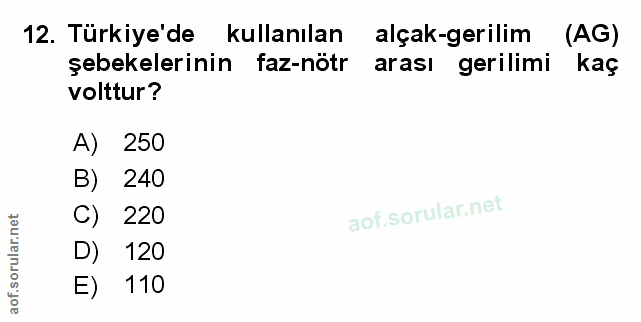

Türkiye'de kullanılan alçak-gerilim (AG) şebekelerinin faz-nötr arası gerilimi kaç volttur? A) 250 B) 240 C) 220 D) 120 E) 110

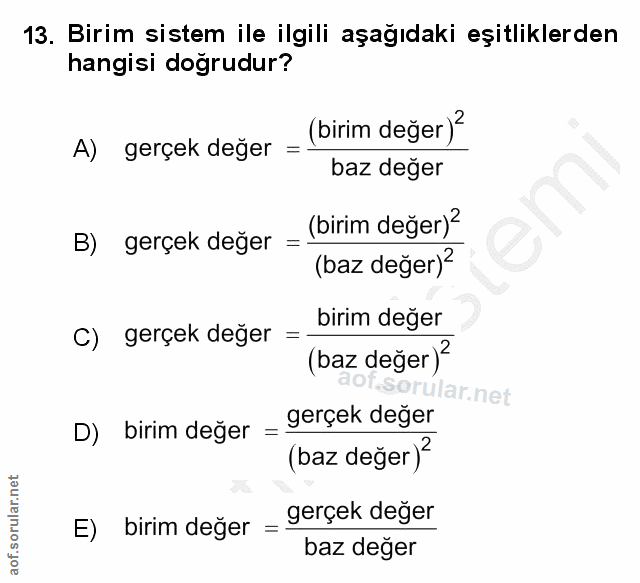

Birim sistem ile ilgili aşağıdaki eşitliklerden hangisi dogrudur? A) gerçek değer = (birim değer)? baz değer (birim değer)2 B) gerçek değer = (baz değer)? birim değer C) gerçek değer = (baz değer)2 gerçek değer D) birim deger = (baz değer)2 E) birim değer = gerçek değer baz değer

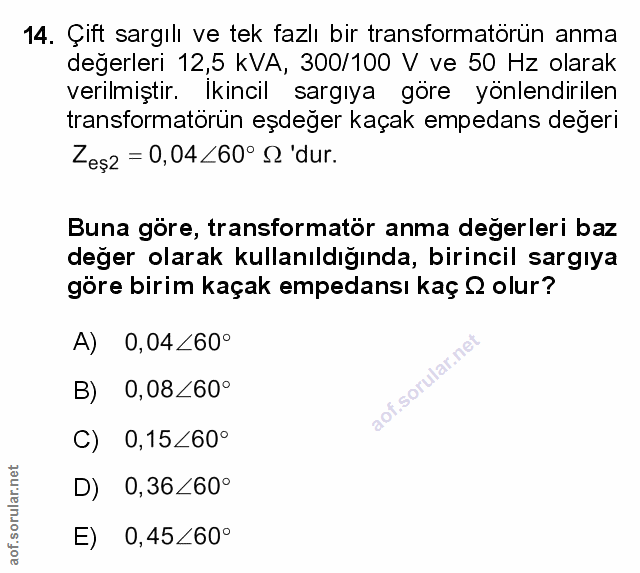

Çift sargılı ve tek fazlı bir transformatörün anma değerleri 12,5 kVA, 300/100 V ve 50 Hz olarak verilmiştir. Ikincil sargıya göre yönlendirilen transformatörün eşdeğer kaçak empedans değeri <eş2 = 0,04<60° S 'dur. Buna göre, transformatör anma değerleri baz değer olarak kullanıldığında, birincil sargıya göre birim kaçak empedansı kaç 2 olur? A) 0,04 <60° B) 0,08<60° sor C) 0,15<60° D) 0,36<60° E) 0,45<60°

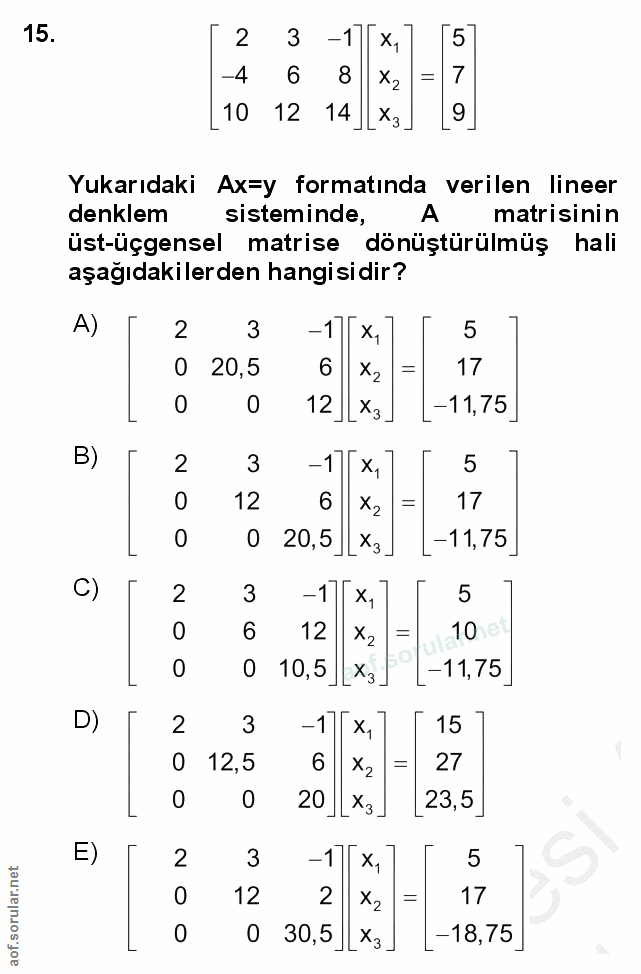

2 3 -17[x, [5 -4 6 8 7 7 [10 12 14X3. 9 Yukarıdaki Ax=y formatında verilen lineer denklem sisteminde, A matisinin üst-üçgensel matrise dönüştürülmüş hali aşağıdakilerden hangisidir? A) 2 3 -17[ x, 5 0 20,5 6 x2 17 0 12 1LX3. -11,75 B) 2 3 -1 x,] 5 12 6 X2 17 0 0 20,5]| X3. -11,75 C) 2 3 -1|| X, 5 6 12 10 10,5 LX3- L-11,75 D) 2 3 -17[ x, 15 0 12,5 27 20 X3. 23,5L E) 2 3 -17[ x, 5 12 2 17 0 30,5 LX3. -18,75

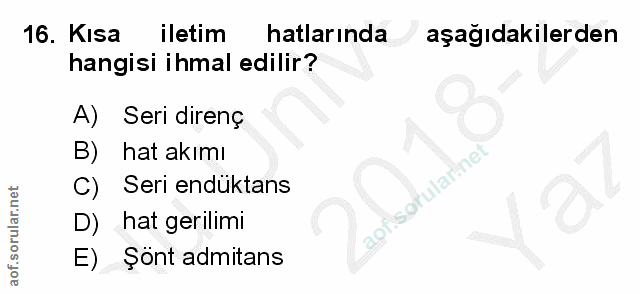

Kisa iletim hatlarında aşağıdakilerden hangisi ihmal edilir? A) Seri direnç B) hat akımı Seri endüktans D) hat gerilimi E) Şönt admitans

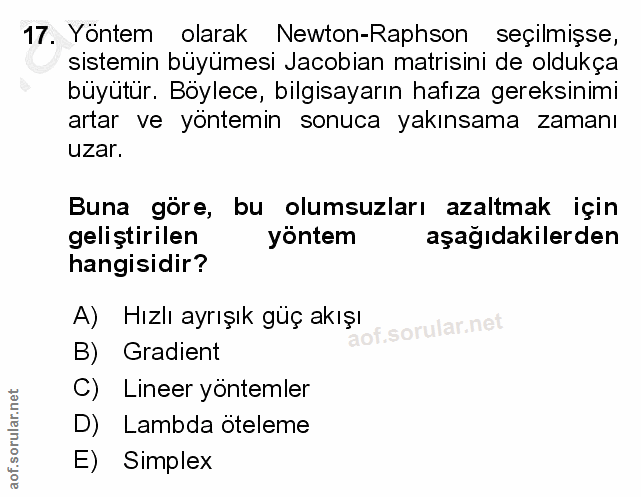

Yöntem olarak Newton-Raphson seçilmişse, sistemin büyümesi Jacobian matisini de oldukça büyütür. Böylece, bilgisayarın hafıza gereksinimi artar ve yöntemin sonuca yakınsama zamanı uzar. Buna göre, bu olumsuzları azaltmak için geliştirilen yöntem aşağıdakilerden hangisidir? A) Hızlı ayrışık güç akışı B) Gradient C) Lineer yöntemler D)E Lambda öteleme =) Simplex

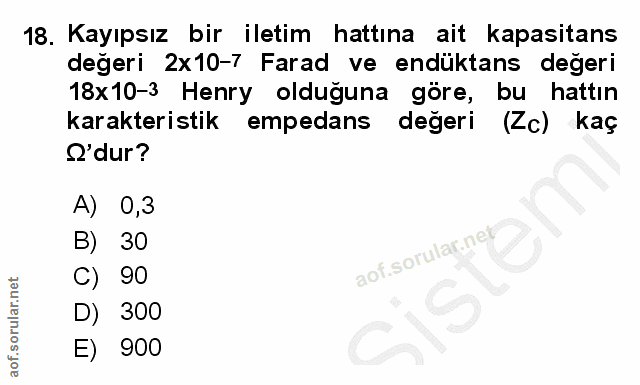

Kayıpsız bir iletim hattına ait kapasitans değeri 2x10-7 Farad ve endüktans değeri 18x10-3 Henry olduğuna göre, bu hattın karakteristik empedans değeri (Zc) kaç O'dur? A) 0,3 B) 30 aof.sorular.ne C) 90 D) 300 E) 900

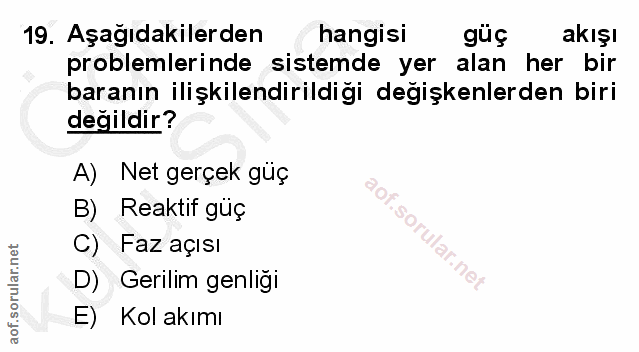

Aşağıdakilerden hangisi güç akışı problemlerinde sistemde yer alan her bir baranın ilişkilendirildigi degişkenlerden biri değildir? A) Net gerçek güç B) Reaktif güç C) Faz açısı D) Gerilim genliği E) Kol akımı

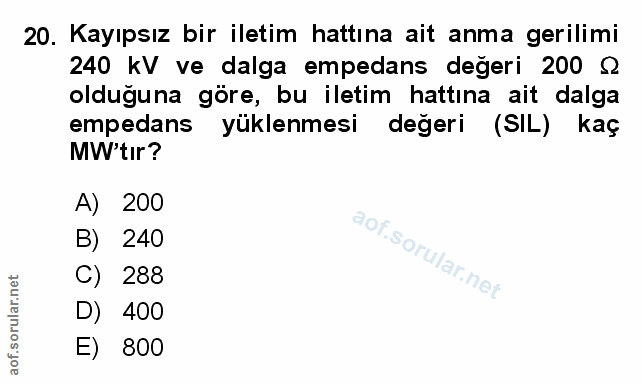

Kayıpsız bir iletim hattına ait anma gerilimi 240 kV ve dalga empedans değeri 200 l olduğuna göre, bu iletim hattına ait dalga empedans yüklenmesi değeri (SIL) kaç MW'tır? A) 200 aof B) 240 C) 288 D) 400 E) 800
