2014–2015 Vize (Ara Sınav) Çıkmış Soruları

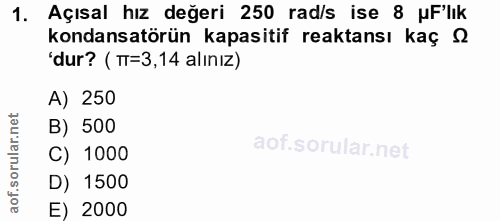

Açısal hız değeri 250 rad/s ise 8 uF'lık kondansatörün kapasitif reaktansı kaç 2 'dur? (T=3,14 alınız) A) 250 B) 500 C) 1000 D) 1500 E) 2000

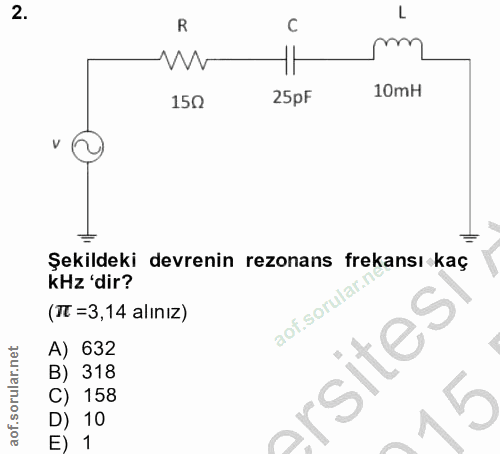

L R W 25pF 10mH 150 Şekildeki devrenin rezonans frekansı kaç kHz 'dir? (T =3,14 alınız) A) 632 rsitesi B) 318 C) 158 D) 10 E) 1

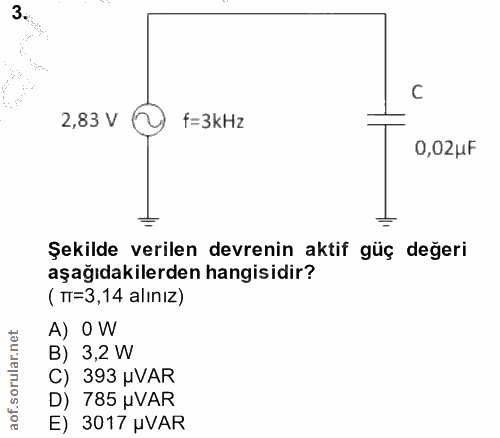

2,83 V f=3kHz 0,02uF Şekilde verilen devrenin aktif güç değeri aşağıdakilerden hangisidir? (TT=3,14 alınız) A) O W B) 3,2 W C) 393 uVAR D) 785 UVAR E) 3017 uVAR

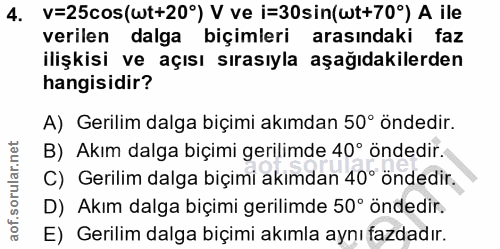

V=25cos(wt+20°) V ve i=30sin(wt+70°) A ile verilen dalga biçimleri arasındaki faz ilişkisi ve açısı sırasıyla aşağıdakilerden hangisidir? A) Gerilim dalga biçimi akımdan 50° öndedir. B) Akım dalga biçimi gerilimde 40° öndedir. C) Gerilim dalga biçimi akımdan 40° öndedir. D) Akım dalga biçimi gerilimde 50° öndedir. E) Gerilim dalga biçimi akımla aynı fazdadır.

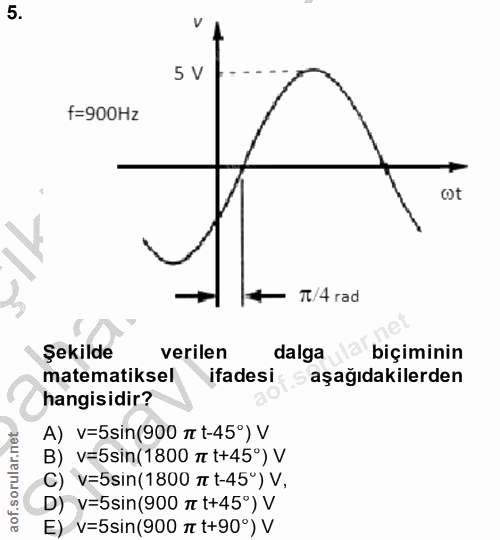

V 5 V f=900Hz ot T/4 rad Şkilde verilen dalga biçiminin matematiksel ifadesi s aşağıdakilerden hangisidir? A) v=5sin(900 Tt t-45°) V B) v=5sin(1800 m t+45°) V C) V=5sin(1800 Tl t-45°) V, D) v=5sin(900 tr t+45°) V E) v=5sin(900 T t+90°) V

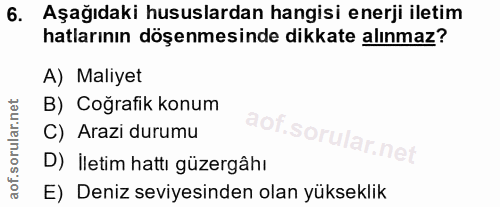

Aşağıdaki hususlardan hangisi enerji iletim hatlarının döşenmesinde dikkate alınmaz? A) Maliyet B) Coğrafik konum C) Arazi durumu orular.net D) İletim hattı güzergâhı E) Deniz seviyesinden olan yükseklik

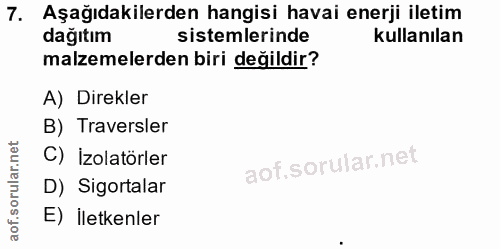

Aşağıdakilerden hangisi havai enerji iletim dağıtım sistemlerinde kullanılan malzemelerden biri değildir? A) Direkler B) Traversler C) İzolatörler D) Sigortalar E) İletkenler

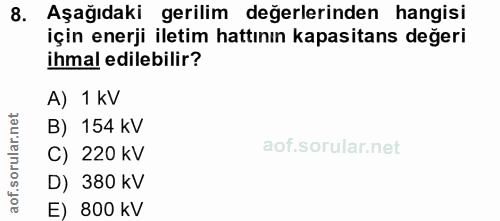

Aa gedaki etra denklapasien hangisi ihmal edilebilir? A) 1 KV B) 154 KV C) 220 kV D) 380 kV E) 800 kV

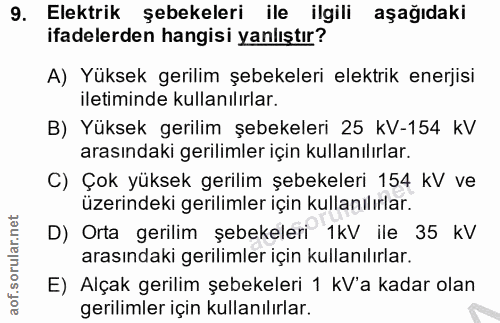

Elektrik şebekeleri ile ilgili aşağıdaki ifadelerden hangisi yanlıştır? A) Yüksek gerilim şebekeleri elektrik enerjisi iletiminde kullanılırlar. B) Yüksek gerilim şebekeleri 25 kV-154 kV arasındaki gerilimler için kullanılırlar. C) Çok yüksek gerilim şebekeleri 154 kV ve üzerindeki gerilimler için kullanılırlar. D) Orta gerilim şebekeleri 1kV ile 35 kV arasındaki gerilimler için kullanılırlar. E) Alçak gerilim şebekeleri 1 kV'a kadar olan gerilimler için kullanılırlar.

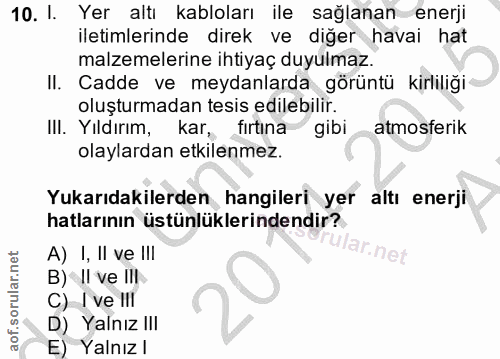

1 Yer altı kabloları ile sağlanan enerji iletimlerinde direk ve diğer havai hat malzemelerine ihtiyaç duyulmaz. II. Cadde ve meydanlarda görüntü kirliliği oluşturmadan tesis edilebilir. IlI. Yıldırım, kar, fırtına gibi atmosferik olaylardan etkilenmez. Yukarıdakilerden hangileri yer altı enerji hatlarının üstünlüklerindendir? A) I, Il ve III B) Il ve Ill C) I ve III D) Yalnız III E) Yalnız l

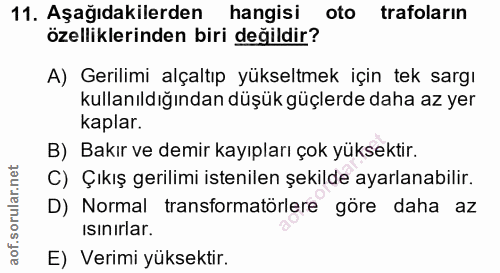

Aşağıdakilerden hangisi oto trafolarin özelliklerinden biri değildir? A) Gerilimi alçaltıp yükseltmek için tek sargı kullanıldığından düşük güçlerde daha az yer kaplar. B) Bakır ve demir kayıpları çok yüksektir. C) Çıkış gerilimi istenilen şekilde ayarlanabilir. D) Normal transformatörlere göre daha az Isinirlar. E) Verimi yüksektir.

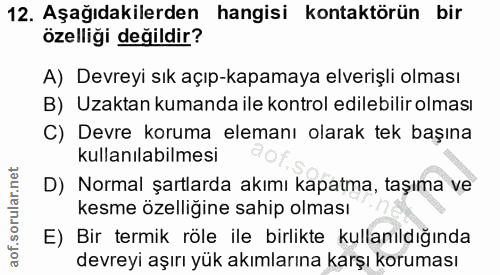

Aşağıdakilerden hangisi kontaktörün bir özelliği değildir? A) Devreyi sık açıp-kapamaya elverişli olması B) Uzaktan kumanda ile kontrol edilebilir olması C) Devre koruma elemanı olarak tek başına kullanılabilmesi D) Normal şartlarda akımı kapatma, taşıma ve kesme özelliğine sahip olması E) Bir termik röle ile birlikte kullanıldığında devreyi aşırı yük akımlarına karşı koruması

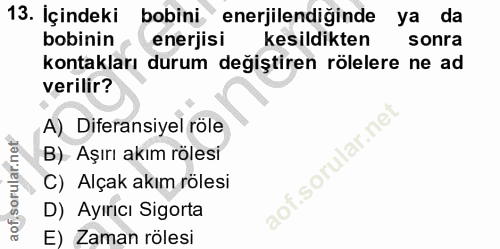

İçindeki bobini enerjilendiginde ya da bobinin enerjisi kesildikten sonra kontakları durum değiştiren röllere ne ad verilir? A) Diferansiyel röle B). Aşırı akım rölesi C) Alçak akım rölesi D) Ayıricı Sigorta E) Zaman rölesi

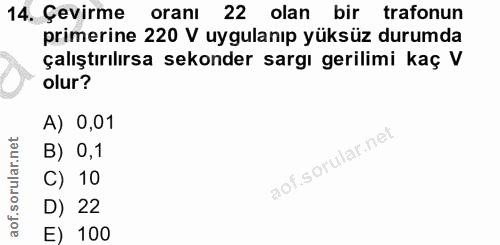

Çevirme oranı 22 olan bir trafonun primerine 220 V uygulanıp yüksüz durumda çalıştırılırsa sekonder sargı gerilimi kaç V olur? A) 0,01 B) 0,1 C) 10 D) 22 E) 100

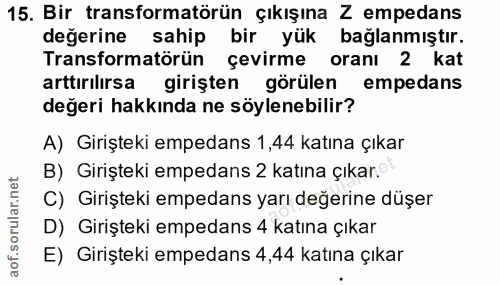

Bir transformatörün çıkışına Z empedans değerine sahip bir yük bağlanmıştır. Transformatörün çevirme oranı 2 kat arttırılırsa girişten görülen empedans değeri hakkında ne söylenebilir? A) Girişteki empedans 1,44 katına çıkar B) Girişteki empedans 2 katına çıkar. C) Girişteki empedans yarı değerine düşer D) Girişteki empedans 4 katına çıkar E) Girişteki empedans 4,44 katına çıkar

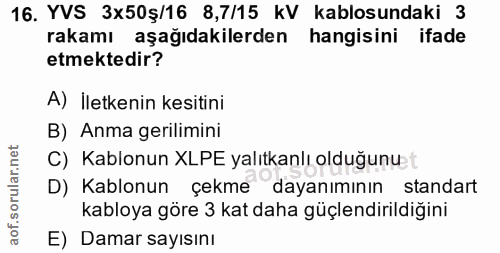

YVS 3x50ş/16 8,7/15 kV kablosundaki 3 rakamı aşağıdakilerden hangisini ifade etmektedir? A) İletkenin kesitini B) Anma gerilimini C) Kablonun XLPE yalıtkanlı olduğunu t D) Kablonun çekme dayanımının standart kabloya göre 3 kat daha güçlendirildiğini E) Damar sayısını

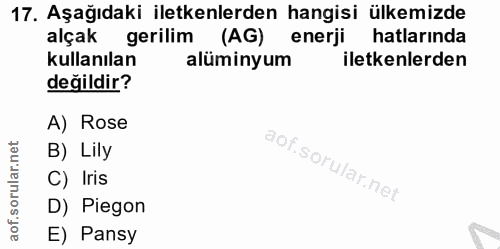

Aşağıdaki iletkenlerden hangisi ülkemizde alçak gerilim (AG) enerji hatlarında kullanılan alüminyum iletkenlerden değildir? A) Rose B) Lily C) Iris D) Piegon E) Pansy

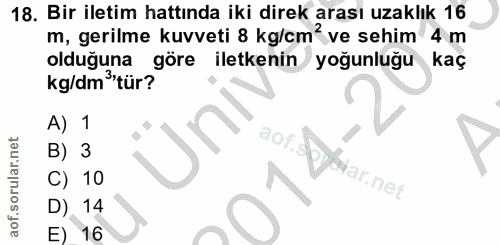

Bir iletim hattında iki direk arası uzaklık 16 m, gerilme kuvveti 8 kg/cm? ve sehim 4 m olduğuna göre iletkenin yoğunluğu kas kg/dm "tür? A) 1 2orS0X B) 3 10 ar.net D) 14 E) 16

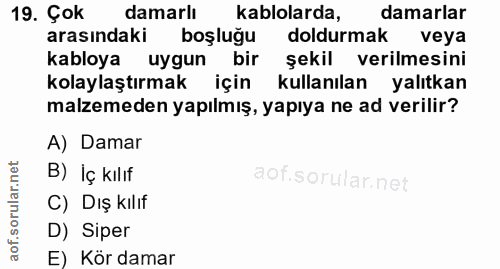

Çok damarlı kablolarda, damarlar arasındaki boşluğu doldurmak veya kabloya uygun bir şekil verilmesini kolaylaştırmak için kullanılan yalıtkan malzemeden yapılmış, yapıya ne ad verilir? A) Damar B) Iç kılıf C) Dış kılıf D) Siper E) Kör damar

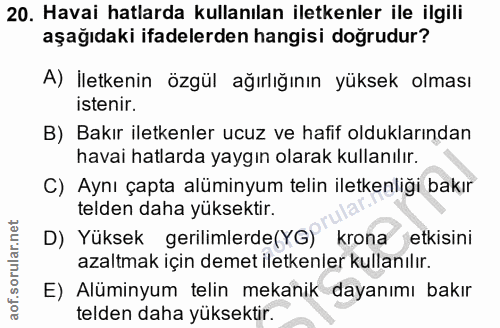

Havai hatlarda kullanılan iletkenler ile ilgili aşağıdaki ifadelerden hangisi doğrudur? A) İletkenin özgül ağırlığının yüksek olması istenir. B) Bakır iletkenler ucuz ve hafif olduklarından havai hatlarda yaygın olarak kullanılır. C) Aynı çapta alüminyum telin iletkenliğı bakır telden daha yüksektir. D) Yüksek gerilimlerde(YG) krona etkisini azaltmak içın demet iletkenler kullanılır. E) Alüminyum telin mekanik dayanımı bakır telden daha yüksektir.
