Elektrik akımının kullanılması ve devre analizi ile ilgili kurallar yıllar önce oluşturulmuş, dünyanın her yerinde aynı şekilde kullanılan kurallardır; elektrik ve elektronik teknolojisi kuralları kesin bir sistemdir ve devre analizinin temelini Ohm Kanunu oluşturur.

R (ohm) = özdirenç (ohm . mm² / m) x uzunluk (m) / kesit alanı (mm²) ; 60 = özdirenç x 15 / 25 ; özdirenç = 60 x 5 / 3 = 100. sf. 7. Doğru cevap B'dir.

Kol: İki düğüm arasında kalan ve aynı akımın geçtiği devre parçasıdır

Norton eşdeğer devresi, Thevenin eşdeğer devresinin bir başka şeklidir. Norton teoreminde, eşdeğer devre akım kaynağı ve ona paralel bağlı dirençten oluşmaktadır.

Kapalı bir devrede üzerinden akım geçen tüm elemanlara devre elemanı denir.

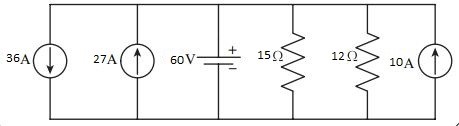

V₁ düğüm noktası ile toprak arasında 60 V’luk kaynak bağlı olduğundan, V₁ düğüm noktasının değeri 60 V’dur. Buna göre düğüm denklemi yazılırken 60 V’luk kaynağın bulunduğu kolda düğümden giden bir I akımı tanımlanır. Düğüm denklemi:

12 – 9 + I + V₁ 5 + V₁ 4 + (–7) = 0

Düğüm denkleminde V1 yerine 20 V yazılır ve I akımının değeri bulunur.

36 – 27 + I + 60/ 15 + 60/ 12 + (–10) = 0

36 –27+ I + 4 + 5 + (–10) = 0

I + 11 = 0

I = –11 A olarak elde edilir

R1 = (2 . 3 + 2 . 5 + 3 . 5) / 2 = 31 / 2 = 15.5 ; R2 = 31 / 3 = 10.33 ; R3 = 31 / 5 = 6.2. sf. 14. Doğru cevap D'dir.

I= I1 + I2, -(-(V-30)/10)+V/5 +V/2 = 0,
Düğüm noktasının gerilimi, V=5V’dur.  I = -(5-30)/10 = 2.5.

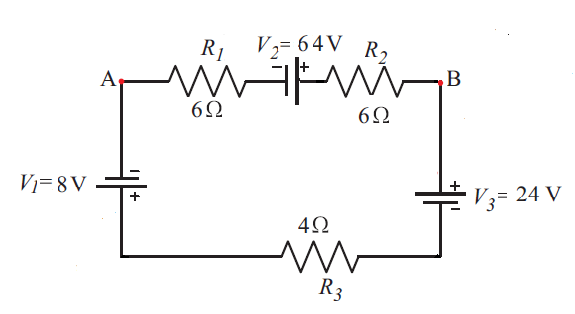

Kirchhoff’un gerilim yasası kullanılarak devreden geçen akım hesaplanır.

V_R1 - V2 + V_R2 + V3 + V_R3 + V1 = 0

I.6 – 64 + I. 6 + 24 + I. 4 + 8 = 0

16I =32 ise I= 2 A bulunur.

V_R3= I. R₃    V=2. 4   V= 8 Volt  bulunur.

Görselde Norton eşdeğer devresine aittir.

I_n: a ve b uçları arasındaki Norton akım kaynağı
R_n: a ve b uçları arasındaki Norton direnci şeklinde ifade edilir.

Formül bu seçenekte doğru olarak verilmiştir.

R = özdirenç (ohm . mm² / m) x uzunluk (m) / kesit alanı (mm²) = 0.3 x 3.6 / 4 = 0.27 ohm. sf. 7. Doğru cevap C'dir.

Bu tip bir devre ile karşılaştığımızda çevre akımlarını ve göz terimlerini aklımıza getirmeliyiz.

Tüm devreyi dolaştıracak iki çevre akımı tayin edersek, I1 ve I2 akımları aynı yönde ve R2 direnci üzerinden geçen akım olduğunu görüebiliriz. Bizden istenilen değere en kısa yoldan ulaşmak bize zaman kazandıracak aynı zamanda da hata yapma riskimiz azalacaktır.

I1 in geçtiği Çevre akımına Mesh 1

I2 nin geçtiği çevre akımına Mesh 2 olarak atayalım.

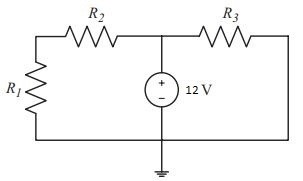

Çevre akımlarını hesalayıp, dirençlerin üzerinden geçen akımları hesaplayalım.

I₁ = V_A/ R₁+ R₂ = 12/4+2 = 12/6= 2 A

V_R2 = I₁ . R₂ = 2 . 2 = 4 V

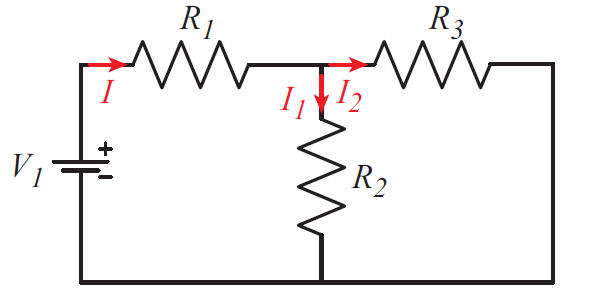

Yüklerin hareketi sonucu elektrik akımı oluşur ve elektrik akımı birim zamanda yer değiştiren yük miktarına göre belirlenir.

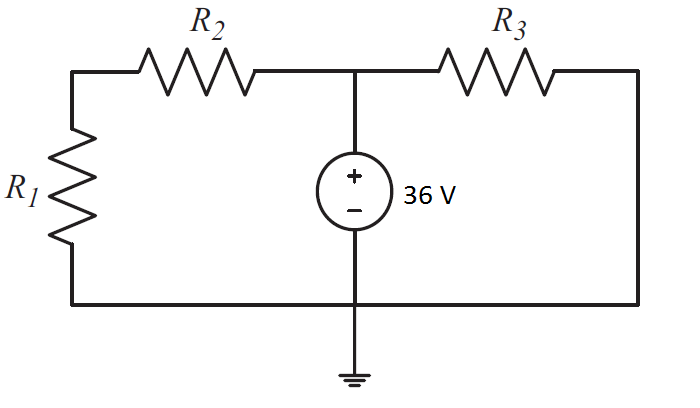

I=V_A/(R₁+R₂) = 36/12 = 3 A

Gerilim kaynağına seri bağlı dirence kaynak dönüşümü uygulanırken ilk önce Ohm kanunu kullanılarak akım kaynağının
değeri bulunur.

Düğüm noktası gerilimini bulmak için akım denklemi oluşturulsa bile buradan bir sonuç elde edilmesi mümkün değildir. Devrenin üç paralel koldan oluştuğu ve bu kolların birisinde sadece bir gerilim kaynağının olduğu görülmektedir.

Bir düğüm noktasına bağlı kollarda devre elemanı olarak sadece gerilim kaynağı var ise bu gerilim kaynağının değeri düğüm noktası geriliminin değerine eşittir. V_A = 21 Volt

V2 üretecinden 3 A çekildiğinden (R2 direnci üzerinden geçen akım) P=10 V. 3 A =30 W
