Devre Analizi Final 1. Deneme Sınavı

1.Soru

Rezonans frekansında kondansatör ve bobin reaktansları için aşağıdakilerden hangisi söylenebilir?

Bobin reaktansı kondansatör reaktansından büyüktür.

Bobin reaktansı kondansatör reaktansından küçüktür.

Kondansatör reaktansı bobin reaktansından büyüktür.

Kondansatör reaktansı bobin reaktansından küçüktür.

Kondansatör ve bobin reaktansları birbirine eşittir.

2.Soru

VL(t)=?

6e^-5t V

-600e^-20t V

600e^-6t V

-6e^-10t V

-600e^100t V

3.Soru

Siyah = 0, Kırmızı = 2, Mavi = 6, Mor = 7 ; Üzerinde sırasıyla Kırmızı – Siyah – Mor – Mavi renk bantları olan bir direnç kaç ?'dur ?

670 10²

207 10⁶

20 10⁷ ± % 6

67 10⁰ ± % 2

70 10⁶ ± % 2

4.Soru

AA devrelerinde devre veya devre parçacığının üzerinden geçen akımın üzerindeki gerilime oranını, frekans ve faza bağlı olarak açıklayan kavram aşağıdakilerden hangisidir?

Admitans

Empedans

Faz

Alternatör

Kondansatör

5.Soru

Yukarıdaki devreye göre 5 V’luk gerilim kaynağı kısa devre, 5 A’lik akım kaynağı açık devre yapılarak 6? dan geçen akım kaçtır?

1 A

2 A

3 A

-1 A

-2 A

6.Soru

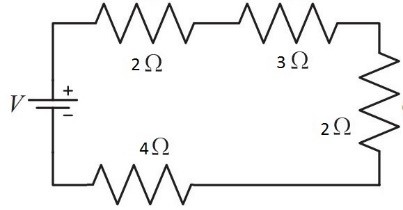

Verilen devrede 7 ?’luk direnç üzerine düşen gerilim 21 Volt ise kaynak gerilimi olan V değeri kaçtır?

14

22

29

33

39

7.Soru

Levha ya da armatür olarak isimlendirilen iki iletken plaka arasına dielektrik adı verilen bir yalıtkan malzeme konarak elde edilen ve elektrik enerjisini depolayabilen devre elemanı aşağıdakilerden hangisidir?

A) Kondansatör

B) Bobin

C) Transistor

D) Potansiyometre

E) Trimpot

8.Soru

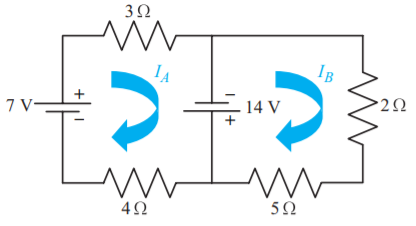

Şekle göre 4 ?’luk direncin harcadığı güç kaç W'dir?

36

3

14

-14

32

9.Soru

Bir devrenin üzerindeki akımın, gerilimin ve devrenin empedansının kutupsal formlarının aynı grafik üzerinde gösterilmesini sağlayan vektörel gösterimlere ne ad verilir?

Fazör diagramlar

Sinüzoidal Fonksiyonlar

Empedans

Faz

Admitans

10.Soru

Elektrik üretiminde ve dağıtımında kullanılan AA akım ve gerilim aşağıdakilerden hangisinden dolayı sinüzoidal bir yapı gösterir?

İleri fazdan dolayı

Etkin genlikten dolayı

Alternatörün dönüş hareketinden dolayı

Referans akımdan dolayı

Frekanstan dolayı

11.Soru

Düğüm noktaları arasında kalan ve üzerinde devre elemanlarının yer aldığı devre parçasına ne ad verilir?

çevre

kol

Düğüm noktası

Çevre

Göz

12.Soru

Gerçek direnci 8 ?, reaktansı 15 ? olan bir devrenin admitansının kutupsal gösterimi aşağıdakilerden hangisidir?

13.Soru

Değeri R=5? olan bir direnç, L=1H olan bir bobin ve I_s=8A olan bir doğru akım kaynağı birbirine paralel bağlanmıştır. Buna göre akım kaynağı devreden çıkartıldıktan 100msn sonra bobin üzerinden akan akımın değeri aşağıdakilerden hangisidir?

1,35 A

8 A

2,45 A

4,85 A

3 A

14.Soru

Şekildeki devrede, L1=10 mH, L2=30 mH, L3=60 mH olarak verilmiştir. Eşdeğer endüktansı hesaplayınız.

12 mH

30 mH

50 mH

100 mH

210 mH

15.Soru

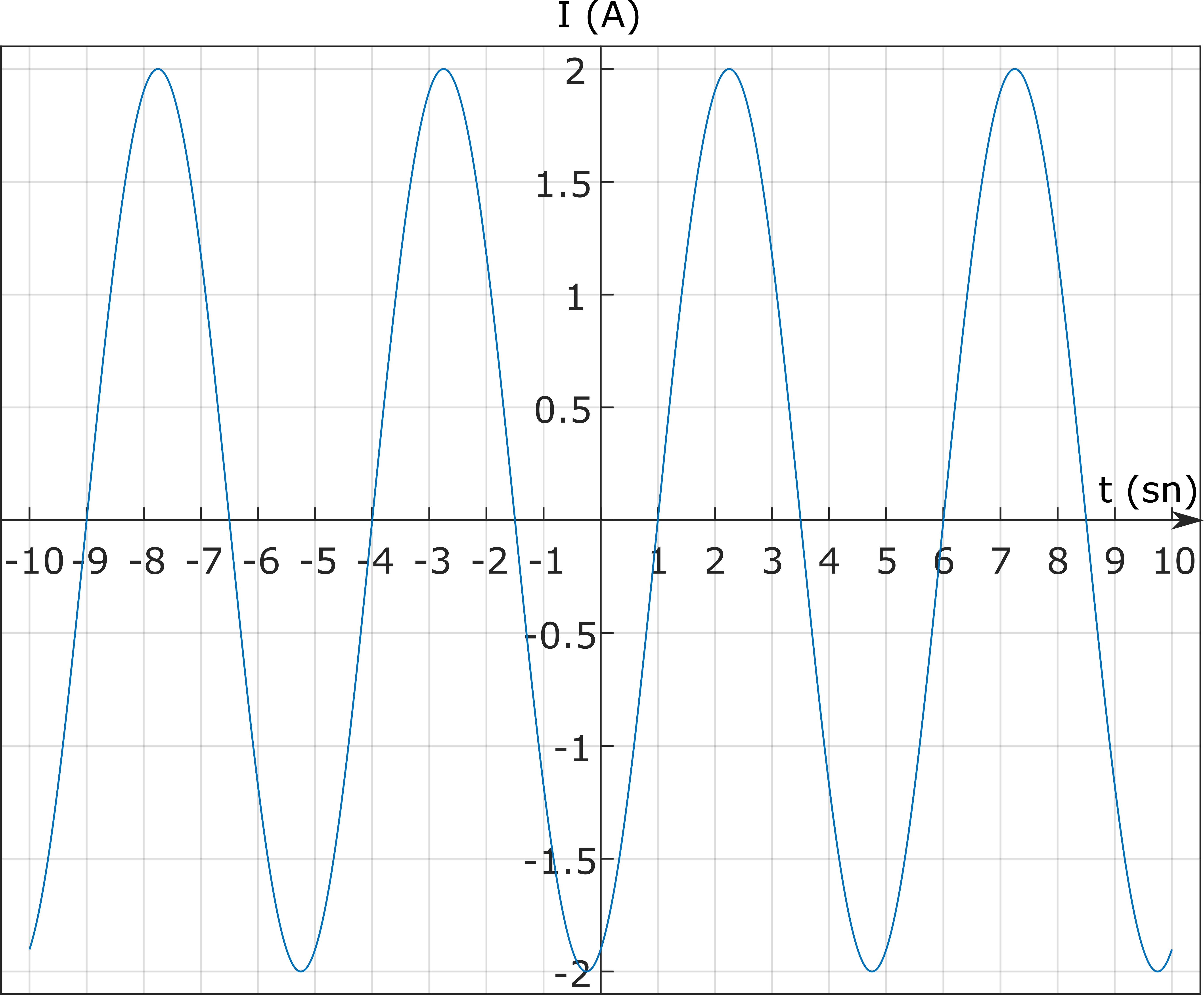

Şekilde verilen sinüzoidal fonksiyonun matematiksel ifadesi aşağıdakilerden hangisinde verilmiştir?

16.Soru

Görünür gücü 40 VA , güç faktörü 0,80 endüktif(geri) olan bir devre elemanının reaktif güç değeri kaç VAR’dır?

30 VAR

24 VAR

-24 VAR

-28 VAR

-30 VAR

17.Soru

Anahtar t = 0 anında açıldığındaki devre, seri bağlı R = 10 ?’luk bir direnç ve L = 5 H’lik bir
bobinden oluşmaktadır. Buna göre bu devrenin zaman sabiti kaçtır?

1 sn

1,5 sn

0,5 sn

2,5 sn

2 sn

18.Soru

Kondansatörlerin elektrik yükü taşıyabilme yeteneği hangi harf ile gösterilir?

S

K

A

C

E

19.Soru

5 k?’luk direnç ile 100µF’lık kondansatörün seri bağlandığı devrenin zaman sabiti ne kadardır?

0,05 sn

0,1 sn
