P = |S| . cos a ; |S| = 100 / 0.5 = 200 ; Q = |S| . sin a = 200 . ((3)^1/2) / 2) = 100 . (3)^1/2 . sf. 212. Doğru cevap E'dir.

t<0 nında bu devrede yukarıdaki şekildeki durum söz konusu olmaktadır. Kondansatör gerilimi  V olmaktadır. Bu devrede dikkat edilmesi gereken 3 ?'luk dirençlerin birbirine seri olduğudur. Bu nedenle 12 V'luk gerilim dirençler oranında paylaşılacaktır. Kondansatör voltajının ani değişim göstermediği bilindiğine göre olmaktadır. Anahtar açıldıktan sonra devre aşağıdaki şekildeki gibi olmaktadır.

Bu devreye göre zaman sabiti  msn olmaktadır. V_c(t) ifadesinin zamana göre ifadesi  V olmaktadır. Doğru cevap B'dir.

• Kirchhoff gerilim yasası ve Kirchhoff akım yasası olmak üzere iki temel Kirchhoff yasası vardır.
• Kirchhoff gerilim yasasına göre kapalı bir yol üzerindeki gerilimlerin cebirsel toplamı 0’dır.
• Kirchoff akım yasasına göre bir düğüm noktasına gelen veya düğüm noktasından giden akımların cebirsel toplamı sıfırdır.

maddeleri Kirchhoff Yasalarının kullanımıyla ilgili doğru bilgiler içermektedir

Açısal frekans:w=2.π.f  ve T=1/ f olduğundan 10ms=1/f  ise f=100 Hz olur. Öyleyse w=2.π.f=200π rad/sn

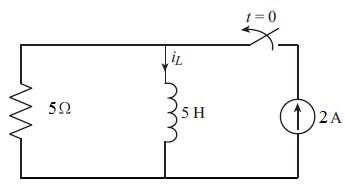

t= 0 anında bobin üzerinden geçen akım 2A olduğuna göre i_L(t) = 1A sonucuna ulaşmamız gerekiyor.
1A = 2.e^-tA
t = 0,69 saniye olarak bulunur.

Bir AA akımın bir periyodu 360 dereceye karşılık gelir.

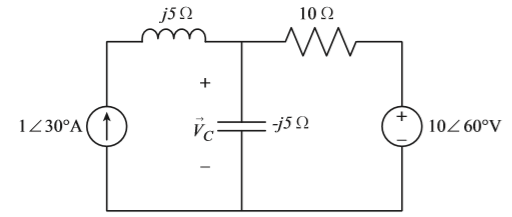

AA devrelerinin analizi için yapılması gereken, devrenin zaman düzleminden kompleks sayı düzlemine fazörler yardımıyla aktarılmasıdır. İfadede akım veya gerilim kaynağı varsa bu kaynaklar bir önceki ünitede anlatıldığı gibi kutupsal veya kartezyen gösterimle ifade edilen fazörlere çevrilir. Diğer kondansatör, bobin ve direnç gibi devre elemanlarının ise uygulanan frekansa bağlı fazörlerle ifade edilen empedans karşılıkları hesaplanır. Bütün elemanlar için fazör dönüşümü yapıldıktan sonra uygun analiz yöntemi seçilir.

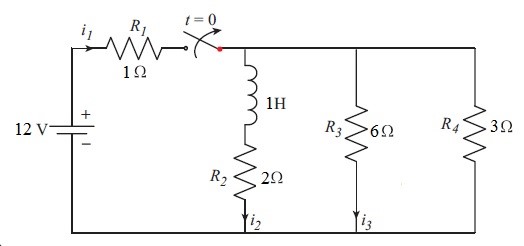

t>0 için bobine seri R₂ ve onlara seri R₃//R₄ bulunmaktadır. Eşdeğer direnç;
Reş = R2 + R3//R4 olur.
         = 2 + 6//3
         = 4 ? olarak bulunur.

?= L/R olduğundan

?= 50.10^-3 H /10 ?=5. 10^-3 s=0,005 s

Direnç ve bobinden oluşan RL devrelerinde devrenin zaman sabiti bobin değerinin direnç değerine bölümüne eşittir. Dolayısıyla;

olarak bulunmaktadır.

Hem RL, hem de RC devrelerinde anahtar konum değiştirdikten sonra hala bir kaynakla bağlantı devam ediyorsa devrenin akım ve gerilim davranışına “devrenin tüm tepkisi” denir. Devrede oluşan doğal tepki ve zorlanmış tepkinin toplamı tüm tepki olarak adlandırılır.

t<0 durumu için;

iL(0)=20/8=2,5 A

t›? için bobin kısa devre olacağından iL(?)=20/10=2 A olur.

T=L/Reş oldugundan t>0 için T=4/10=0,4 saniye olur.

K1 = iL(?) = 2 A

K2 = iL(0) – iL(?) = 0,5 A

iL(t)=K1+K2.e^-t/T

iL(t)=2+0,5.e^-2,5t

Trimmer kondansatörler

Kondansatörler anlatılan çalışma prensibi ve temel özelliklerine bağlı olarak;
• Enerji depolama,
• Reaktif güç kontrolü ve faz kayması oluşturma,
• Bilgi kaybı engelleme,
• AA ve DA sinyaller arasında dönüşüm yapma,
• AA sinyalin geçişine izin verme, DA sinyali engelleme,
• Sistemde oluşabilecek istenmeyen parazit sinyalleri durdurma, ani sıçramaları engelleme,
gibi özellikleri ile filtreleme (kuplaj/dekuplaj), doğrultma, kompanzasyon, gerilim çoklayıcı, motorlara yol verme, zamanlama vb. gibi uygulamalarda yaygın olarak kullanılmaktadır.

Bobin üzerinden geçen akımın türevini bobin değeriyle çarptığımızda bobin üzerinde indüklenen gerilimi buluruz.

V_L(t) =1. 3.(-4).e^-4t = -12e^-4t V olarak elde edilir.

Zaman sabiti;
? = R.C formülü ile ifade edilir. Bu durumda değerler yerine konduğunda;
0,5 = 50.C
C= 0,01F olarak bulunur.

Uygulanan gerilimin frekansı 25 Hz’dir.

Buna göre XL = 2 . π . f . L = 2 . 3,14 . 25 . 50 . 10^–6 = 0,0078 Ω

Kutupsuz kondansatörler hem AA devrelerinde hem de DA devrelerinde kullanılırlar.

Zeş=Z1+Z2+Z3=3 +j5 Ω+2 - j Ω+6 + j3 Ω=11+j7Ω

Zeş=(11²+7²)^-1∠tan^-1(7/11)

Zeş=13,04∠32,47° Ω
