Multimetre genel olarak ekran, kadran ve çıkış uçları olmak üzere üç kısımdan oluşur. Doğru cevap D şıkkıdır.

Kirchhoff akım yasasına göre, paralel bağlı bir devrede, bir düğüm noktasına gelen ve düğüm noktasını terk eden akımların matematiksel toplamı sıfırdır.

Paralel bağlı bir devrede düğüm noktasına gelen ve düğüm noktasından giden akımların matematiksel toplamı sıfırdır.

Birbirlerine bağımlı birden fazla kaynak ve direnç gibi çok sayıda lineer devre elemanı içeren karmaşık bir elektrik devresinde herhangi bir direnç için akım ve voltajı Thevenin teoremi yardımıyla kolaylıkla bulabiliriz.

Genel olarak bir devrede düğüm noktası kuralının kullanım sayısı, devredeki düğüm sayısından bir eksiktir.

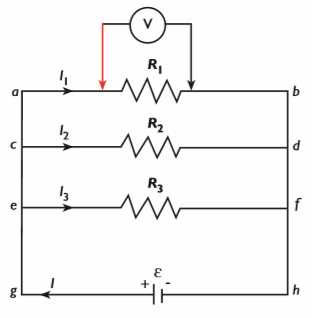

Paralel ba¤l› devrede dirençler üzerindeki gerilim ifadesi, V1=V2=V3

I. Kirchhoff gerilim yasası enerjinin korunumu ilkesine dayanmaktadır.

II. Kirchhoff akım yasası yük korunumunun bir ifadesidir.

III. Kirchhoff akım yasasına göre, paralel bağlı bir devrede, bir düğüm noktasına
gelen ve düğüm noktasını terk eden akımların matematiksel toplamı sıfırdır.

Bir seramik çubuk üzerine elektrik akımına karşı direnç gösteren bir maddenin kaplanmasıyla elde edilen direnç türü "film dirençler"dir.

Karmaşık devrelerin çözümlerinde Kirchhoff yasası kullanılmaktadır.

Doğru cevap breadboard'tur. (B)

Dış yalıtımı olmayan kabloları, çok kısa veya kopmuş bağlantıları ve arızalı
cihazları kesinlikle kullanmayınız. Doğru cevap C'dir.

Multimetre ile akım ölçerken, problar akımın geçtiği kola seri olacak şekilde bağlanmalıdır.

Film dirençlerin tolerans değeri %0.1'dir.

Karmaşık elektrik devrelerinin basitleştirilerek çözümlenmesi.

I. Ampermetre direnç devresine seri bağlanır.

II. Seri bağlı direnç devresinde, her bir direnç üzerinden geçen akım değeri aynıdır.

III. Voltmetre direnç üzerine paralel bağlanarak direnç üzerindeki voltaj okunur.

IV. Bir direnç üzerinden geçen akımı ölçmek için ampermetre dirence seri bağlanır.

Thevenin voltajını teorik olarak belirleyebilmemiz için voltaj bölme ku­ralını uygulamamız gerekir.

Thevenin teoremi uygulanırken, devrede bulunan güç kaynakları kısa devre ve akım kaynakları açık devre yapılır.

Direnç değeri dairesel olarak döndürülebilen bir mil ile değiştirilebilen dirençler "potansiyometre"dir.

Yapacağınız elektrik devresi uygulamasında, çalışırken güvenlik önlemlerine dikkat etmeniz gerekir. Kendi güvenliğinizin öncelikli olduğunu unutmayınız. Aşağıda verilen bazı güvenlik önlemlerini dikkatli bir şekilde okuyarak uygulamaya özen gösteriniz.

• Toprakla yalıtımınızın olup olmadığını kontrol ediniz. Ayaklarınızı statik elektrik birikimini önleyen uygun bir ayakkabı ile koruyunuz.
• Herhangi bir tehlike anında laboratuvardaki elektriği kesecek ana elektrik panosunun yerini ve elektrik enerjisinin nasıl kesileceğini deneyinize başlamadan önce görevlilerden öğreniniz.
• Elektrik çarpmaları ile ilgili ilk yardım bilgilerini öğreniniz. İlk yardım uygulamak durumunda kalırsanız, aceleci ve heyecanlı olmamaya çalışınız. Aksi halde olası bir kazaya uğramış arkadaşınızın yaşamını yitirmesine neden olabilirsiniz.
• İlk yardım gereçlerinin kullanılabilir durumda olduğundan emin olunuz.
• Gerekli ilk yardım merkezlerinin telefon numaralarını kolayca ulaşabileceğiniz bir yere not ediniz.
• Deney araç ve gereçlerinizin doğru çalıştığından emin olunuz.
• Arızalı araç ve gereçleri laboratuvarda sorumlu görevliye bildiriniz.
• Dış yalıtımı olmayan kabloları, çok kısa veya kopmuş bağlantıları ve arızalı cihazları kesinlikle kullanmayınız.
• Arızalı olduğunu düşündüğünüz cihazları kesinlikle tamir etmeye çalışmayınız.
• Ölçmek istediğiniz nicelik ile ilgili bilgilerinizden emin değilseniz, ünitenizde ilgili konu başlığını tekrar inceleyiniz.
• Sisteme enerji vermeden önce çalışma arkadaşlarınızı uyarınız.
• Mecbur olmadıkça enerji altında sürekli çalışmayınız.
• Ölçümlerinize ara verdiğinizde güç kaynağını mutlaka kapatınız.
• Devreye müdahale etmeniz gerektiğinde, arkadaşınızın yanlışlıkla devreye enerji vermesini önlemek için arkadaşlarınızı uyarınız.
• Ölçüm alırken ellerinizi devredeki bağlantılara temas ettirmeyiniz.
• Bütün dikkatinizin yaptığınız iş üzerinde olmasına özen gösteriniz.
• Aceleci ve telaşlı olmayınız. Sakin olunuz.
• Ölçüm alırken arkadaşlarınızla konuşmayınız. Dikkatli olunuz, dalgınlık yapmayınız.
• Arkadaşlarınıza şaka yapmayınız.

Doğru cevap B şıkkıdır.

Multimetre akım ölçmek için kullanıldığında ampermetre adını alır.
