1.Soru

Aşağıdakilerden hangisi elektrik devresi uygulamasında, çalışırken dikkat edilmesi gereken güvenlik önlemlerinden biri değildir?


Arızalı araç ve gereçleri laboratuvarda sorumlu görevliye bildiriniz.

Arızalı olduğunu düşündüğünüz cihazları kesinlikle tamir etmeye çalışmayınız.

Mecbur olmadıkça enerji altında sürekli çalışmayınız.

Ölçüm alırken ellerinizi devredeki bağlantılara temas ettiriniz

Ölçümlerinize ara verdiğinizde güç kaynağını mutlaka kapatınız.

2.Soru

I.   Giyim eşyaları, çanta ve kitap gibi malzemeler çalışma masası üzerine konmamalıdır.

II.  Öğrenciler laboratuvara yapacakları deneyi çalışarak gelmelidirler.

III. Laboratuvara yiyecek ve içecek maddesi kesinlikle getirilmemelidir.

IV.  Laboratuvarda kesinlikle ıslak elle çalışılmamalıdır.

Yukarıdakilerden hangileri elektrik laboratuvarında dikkat gösterilmesi gereken güvenlik önlemlerindendir?


I ve II

III ve IV

I, II ve III

II, III ve IV

I, II, III ve IV

3.Soru

Seri bağlı devreden geçen akım ve her bir direnç üzerindeki gerilim değerlerini deneysel olarak hesaplamak ve bulmak için aşağıdaki seçeneklerden hangisi uygulanamaz?


Güç kaynağının VOLTAGE düğmesini yavaşça çevirerek çıkış voltajını 5 V'a ayarlanır

Güç kaynağının (+) çıkış ucu breadboardun üzerindeki kırmızı çıkış uca bağlanır

Güç kaynağının (+)  çıkış ucu breadboardun üzerindeki yeşil çıkış uca bağlanır

Devredeki R1, R2 ve R3 dirençleri üzerindeki gerilimleri ölçmek için voltmetreyi sırayla her bir direnç üzerine paralel bağlanır

Ölçümler tamamlanınca voltmetre ve güç kaynağı VOLTAGE düğmesinden 0 V değerine ayarlanır ve kapatılır

4.Soru

3 adet 40 ?'luk dirençlerden oluşan paralel bağlı devrede eşdeğer direnç kaç ?’dur?


8

12,28

13,33

16

120

5.Soru

R1=15 Ω, R2=30 Ω ve R3=6 Ω dirençleri ile seri bağlı direnç devresi oluşturulmuştur. Bu devrenin eşdeğer direnç değeri aşağıdakilerden hangisidir?


51 Ω

7.5 Ω

18 Ω

30 Ω

3.5 Ω

6.Soru

Devrede çok sayıda direnç, bağımlı bağımsız çok sayıda akım ve gerilim kaynakları bulunuyorsa böyle devreler ne olarak isimlendirilir?


Basit direnç devreleri

Kirchhoff devreleri

Thevenin devreleri

Norton devreleri

Lineer doğru akım devreleri

7.Soru

Aşağıdakilerden hangisi devrede geçen akımla voltaj arasındaki matematiksel ifadedir?


V= I.R

V= (I.R)2

V= (I.R)1/2

V= I/R

V.I= R

8.Soru

I. ?V = Vb - Va = - IR

II. ?V = Va - Vb = + IR

III. I = I1 + I2 + I3

IV. ? = V1 + V2 + V3

V. + I1R2 - I2R3 = 0

Kirchhoff gerilim yasasının uygulanacağı devrelerde, devre elemanları dirençler ve elektromotor kuvvet (emk) kaynakları olabileceğinden, bu devre elemanları üzerindeki potansiyel değişimleri (?V) yukarıda verilen kurallardan hangisi ya da hangilerine göre belirlenir?


Yalnız I

Yalnız II

III, IV ve V

I ve II

I ve V

9.Soru

Thevenin teoreminde, Thevenin voltajını hesapla­mak için aşağıdaki kurallardan hangisinden yararlanılır?


Kirchhoff

Eşdeğer Direnç

Akım Bölme

Voltaj Bölme

Hepsi

10.Soru

Direnç değeri dairesel olarak döndürülebilen bir mil ile değiştirilebilen dirençlere ne ad verilir?


Karbon direnç

Film direnç

Potansiyometre

Tel direnç

Sabit direnç

11.Soru

Bir elektrik devresinde akım kaynağının açık devre yapılması için aşağıdakilerden hangisi yapılmalıdır?


Akım kaynağı devreden çıkarılmalı ve devrede  açıkta kalan uçlar bir iletken bağlanmalı.

Akım kaynağı devreden çıkarılmalı ve devrede  açıkta kalan uçlar arasına herhangi bir direnç bağlanmalı.

Akım kaynağı devreden çıkarılmalı ve devrede  açıkta kalan uçlar arasına Thevenin eşdeğer direnci bağlanmalı.

Akım kaynağı devreden çıkarılmalı ve devrede  açıkta kalan uçlar arasına bobin bağlanmalı.

Sadece akım kaynağının devreden çıkarılması yeterlidir.

12.Soru

"Bir düğüm noktasına gelen akımlar (+I ), düğümden ayrılan akımlar (-I ) işaretle alınır."

Yukarıdaki ifade hangi yasa ile ilgilidir?


Lorentz kuvvetler yasası

Kirchhoff akım yasası

Faraday yasası

Kirchhoff gerilim yasası

Amper yasası

13.Soru

Thevenin teoremi ile ilgili olarak aşağıdakilerden hangisi doğrudur?


Birbirlerine yalnızca seri olarak bağlanmış birden fazla direnç ve akım kaynaklarının bulunduğu devrelere uygulanır.

Birden fazla akım kaynağı bulunan devrelerde uygulanamaz.

Birbirlerine seri veya paralel bağlanmış birden fazla direnç, akım veya gerilim kaynaklarını içeren devrelerde uygulanır.

Teoremi uygulamak için devredeki tüm gerilim kaynakları açık devre yapılmalıdır.

Teoremi uygulamak için devredeki tüm dirençler kısa devre yapılmalıdır.

14.Soru

devre

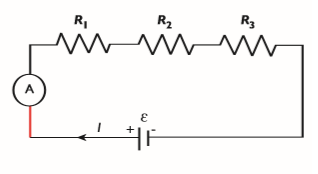

Yukarıdaki bulunan devrede Pil gerilimi 50 V, R1=10 Ohm, R2= 20 Ohm ve R3=5 Ohm’dur. A akımı kaçtır?


0,7 A

0,86 A

1,43 A

11,66 A

35 A

15.Soru

Bir akünün şarj edilmesi sırasında elektriksel enerjinin kimyasal enerjiye dönüştürülmesi veya benzer şekilde elektriksel enerjinin bir motoru çalıştırmak için mekanik enerjiye dönüştürülmesi durumu bir elektrik devresi içeriside aşağıdaki olaylardan hangisinin meydana geldiğini ifade etmektedir?


Yükün emk kaynağı içerisinden ileri yönde geçirilmesine

Yükün emk kaynağı içerisinden ters yönde geçirilmesine

Yükün DC güç kaynağı içerisinden ileri yönde geçirilmesine

Yükün DC güç kaynağı içerisinden ters yönde geçirilmesine

Yükün direnç içerisinde ileri yönde geçirilmesine

16.Soru

Güç kaynağını açtıktan sonra, devreye uygulamamız gereken voltaj değerini, ayarlarken ince ayar için hangi düğme kullanılır?


Coarse

Fine

Reset

Open

Power

17.Soru

Kirchhoff akım ve gerilim yasasında deney düzeneğinin kurulmasında,karmaşık bağlı direnç devresinde aşağıdaki uygulamaların hangisi doğru olarak verilmiştir?


Breadboardun üzerinde bulunan kırmızı çıkış ucu ile b düğüm noktasını bir
bağlantı teli ile bağlayınız.

R2 = 2 kΩ ve R3 = 1,2 kΩ’luk dirençleri birbirine paralel yerleştirilir.

R1 = 2,2 kΩ'luk direnci seri bağlamak için breadboard üzerindeki deliklere dirençleri şekil yerleştiriniz.

Breadboardun üzerinde bulunan kırmızı çıkış ucu ile a düğüm noktasını bir
bağlantı teli ile bağlayınız.

Breadboardun üzerinde bulunan yeşil çıkış ucu ile a düğüm noktasını bir bağlantı teli ile bağlayınız.

18.Soru

3 ?, 6 ? ve 12 ?’luk dirençlerden oluşan bir seri bağlı devrede eşdeğer direnç kaç ?’dur?


6

14

18

21

30

19.Soru

I. Öğrenciler laboratuvar görevlilerinin yaptığı uyarıları dikkate almalı ve uygulamalıdır.

II. Laboratuvar cihazlarının yerleri laboratuvar sorumlusundan izin almadan değiştirilmemeli ve malzemeler laboratuvardan dışarı çıkarılmamalıdır.

III. Laboratuvar çalışması tamamlandıktan sonra çalışma masası temiz ve düzenli bırakılmalıdır.

IV. Laboratuvara yiyecek ve içecek maddesi kesinlikle getirilmemelidir.

Yukarıdakilerden hangileri laboratuvarda çalışırken alınacak güvenlik önlemlerindendir?


I ve II

II ve III

II ve IV

I, II ve IV

I, II, III ve IV

20.Soru

Aşağıdakilerden hangisi, Kirchhoff akım yasasında her bir koldan geçen akım değerlerini deneysel olarak bulmak için yapılan işlemlerden biri değildir?


Multimetrenin KADEME ANAHTARI'nı uygun değerde akım ölçme konumuna getiriniz.

Multimetre üzerindeki kırmızı bağlantı kablosunu 10 mA yuvasına, siyah bağlantı kablosunu COM yuvasına takınız.

Her bir koldan geçen akımı ölçmek için ampermetreyi o kola Ünite 2’de anlatıldığı gibi sırayla seri olarak bağlayınız.

Ölçümleri tamamlayınca ampermetreyi ve güç kaynağını VOLTAGE düğmesinden 15 V değerine ayarlayarak kapatınız.

Güç kaynağını şehir şebekesine bağlayın ve POWER (ON) düğmesine basarak açınız.
