Devre Analizi Laboratuvarı Ara 6. Deneme Sınavı
Toplam 20 Soru1.Soru
Bir multimetrenin kadranı üzerinde "H" sembolü ile gösterilen değer hangisidir?
Akım |
Direnç |
İndüktans |
Sığa |
Voltaj |
Kadran üzerinde indüktans H ile gösterilmiştir.
2.Soru
Yukarıdaki devrede A1 ampermetresinden kaç A okunur?
5 |
10 |
15 |
30 |
60 |
Öncelikle eşdeğer direnç bulunur.
Reş=6?//3? + 2?=4?
Ana koldan geçen akım:
60 V/4? =15 A olarak bulunur. 15A paralel kollarda ters orantılı olacak şekilde 5A ve10 A olarak akar. Yani A1 ampermetresinde 5 A akım akar.
3.Soru
Aşağıdakilerden hangisi, devre çözümlerinde alınan güvenlik önlemlerinden biri değildir?
DC güç kaynağı üzerindeki voltage düğmesinin, devreye verilecek gerilim değerinde olduğuna dikkat edilmelidir. |
Multimetre ile gerilim ölçerken, problar devre elemanına ters olacak şekilde bağlanmalıdır. |
Devre kurulumu tamamlanıp yetkiliden onay alındıktan sonra dc güç kaynağı çalıştırılmalıdır. |
Multimetre ile akım ölçerken, problar akımın geçtiği kola seri olacak şekilde bağlanmalıdır. |
Deneyler bitirilince, güç kaynağı ve multimetre kapatılıp, dirençler ve bağlantı kabloları düzenli bir şekilde toplanmalıdır. |
Multimetre ile gerilim ölçerken, problar devre elemanına paralel olacak şekilde bağlanmalıdır. Doğru cevap B'dir.
4.Soru
Toleransları %1’den küçük olan, zamanla değer değiştirmeyen ve küçük değerli dirençlerin yapılmasına uygun olan direnç türü hangisidir?
Potansiyometre |
Trimpot |
Film dirençler |
Tel dirençler |
Karbon dirençler |
Toleransları %1’den küçük olan, zamanla değer değiştirmeyen ve küçük değerli dirençlerin yapılmasına uygun olan direnç türü "tel dirençler"dir.
5.Soru
Aşağıdakilerden hangisi deney esnasında uyulması gereken güvenlik önlemlerinden biri değildir?
DC güç kaynağı üzerindeki voltage dü¤mesinin, devreye verilecek gerilim değerinde olduğuna dikkat edilmelidir |
DC güç kaynağından çıkış alırken, artı (+) ve eksi (-) kutbun hangisi olduğundan emin olunmalıdır |
Multimetrenin siyah ve kırmızı olmak üzere iki probu vardır. Kırmızı prob (-) kutbu, siyah prob (+) kutbu ifade etmektedir |
Multimetre ile akım ölçerken, problar akımın geçtiği kola seri olacak şekilde bağlanmalıdır |
Breadboard üzerindeki bağlantı kutupları, dc güç kaynağının hangi kutbuna bağlandığına dikkat edilmelidir |
Multimetrenin siyah ve kırmızı olmak üzere iki probu vardır. Kırmızı prob (+) kutbu, siyah prob (-) kutbu ifade etmektedir
6.Soru
Laboratuvarda bir tehlike anına öğrenciler aşağıdakilerden hangisini yapmalı?
Laboratuvardaki ana elektrik panosundan elektrik enerjisini kesmeli. |
Hemen ailesine haber vermeli. |
Hemen müdüre haber verilmeli |
Hemen öğretmene haber verilmeli |
Laboratuvardan koşarak dışarıya çıkılmalı |
Elektrik laboratuvarında çalışmaya başlamadan önce, laboratuvardaki görevliler öğrencilere bir tehlike anında laboratuvardaki elektriği kesecek ana elektrik panosunun yerini ve elektrik enerjisinin nasıl kesileceğini öğretmelidirler. • Öğrencilere, herhangi bir kaza anında itfaiyeye, sağlık görevlilerine ve okulda bulunan görevlilere nasıl haber verecekleri konusunda bilgi verilmelidir. Ülkemizde ‹TFA‹YE’ye 110, HIZIR AC‹L SERV‹S‹’ne 112 ve POL‹S’e 155 numaralı telefonlardan kolayca ve ücretsiz haber verilebilmektedir. Bu telefon numaralarının akıldan çıkarılmaması çok önemlidir.
7.Soru
I. Güç kaynağı voltaj kontrolündeyken (CV) LED yeşil yanar.
II. Akım sınırlama kontrolündeyken (CC) LED kırmızı yanar.
III. Güç kaynağından çekilen akım ayarlanan akım değerini geçtiği zaman (CC) LED yeşil yanar.
Güç kaynağı voltaj kontrolüyle ilgili yukarıdaki ifadelerden hangisi veya hangileri doğrudur?
Yalnız III |
I ve II |
I ve III |
II ve III |
I, II ve III |
Güç kaynağı voltaj kontrolündeyken (CV) LED yeşil ve akım sınırlama kontrolündeyken
(CC) LED kırmızı yanar. Güç kaynağından çekilen akım ayarlanan akım değerini geçtiği
zaman (CC) LED kırmızı yanar ve akım sınırlama sistemi voltaj değerini düşürerek akım
ayarlanan değerde sınırlar.
8.Soru
Multimetre ile direnç ölçme işlemi yaparken multimetrenin kırmızı probu hangi çıkışa bağlanmalıdır?
10A |
mA |
hFE |
COM |
VΩ |
Kırmızı prob multimetrenin "VΩ" çıkışına bağlanmalıdır.
9.Soru
Devrenizde çok sayıda direnç, bağımsız voltaj ve akım kaynakları, bağımlı akım ve voltaj kaynakları bulunuyorsa, böyle elektrik devreleri ne devreleri olarak isimlendirilir?
Basit direnç |
Lineer doğru akım |
Paralel doğru akım |
Redial akım |
Karmaşık direnç |
Eğer ilgilendiğiniz elektrik devresi tek bir güç kaynağına bağlı farklı değerlerdeki dirençlerden oluşuyorsa bu basit dirençli devre olarak bilinir. Eğer devrenizde çok sayıda direnç, bağımsız voltaj ve akım kaynakları, bağımlı akım ve voltaj kaynakları bulunuyorsa, böyle elektrik devreleri lineer doğru akım devreleri olarak isimlendirilir. Doğru cevap B şıkkıdır.
10.Soru
22 M? ± %10 değerindeki direnç için renk kodları aşağıdakilerden hangisidir?
Kırmızı-Kırmızı-Yeşil-Gümüş |
Kırmızı-Kırmızı-Mavi-Gümüş |
Kırmızı-Kırmızı-Turuncu-Gri |
Kırmızı-Sarı-Yeşil-Gümüş |
Kırmızı-Mavi-Turuncu-Altın |
Kırmızı-Kırmızı-Mavi-Gümüştür.
11.Soru
Thevenin teoreminin karmaşık devrelerde uygulanmasında belirli kuralların sırayla gerçekleştirilmesi gerekmektedir. Aşağıdakilerden hangisi bu uygulamalardan ilkidir?
Daha önce işaretlenmiş olan Thevenin uçlarındaki eşdeğer direnç yani Thevenin direnci (RTh) ölçülür. |
Devredeki güç kaynakları kısa devre ve akım kaynakları açık devre yapılır. |
Thevenin teoreminin uygulanacağı direnç devreden çıkarılır. |
Thevenin teoreminin uygulanacağı direncin devreden çıkarıldığı uçlar (terminaller) işaretlenir. |
İşaretlenen Thevenin uçlarındaki açık devre voltajı yani Thevenin voltajı (VTh) ölçülür. |
Thevenin teoreminin uygulanacağı direnç devreden çıkarılır. Doğru cevap C'dir.
12.Soru
- Karbon Dirençler
- Fiber Dirençler
- Bakır Dirençler
- Film Dirençler
- Tel Dirençler
Yukarıdakilerden hangileri Sabit dirençler arasında yer alır?
I ve II |
II ve IV |
I, III ve V |
I, IV ve V |
III, IV ve V |
Sabit Dirençler: Sabit direnç değerleri gerektiren uygulamalarda tercih edilirler. Bu tür dirençlerin hassasiyetleri yüksektir. Dirençler yapıldıkları maddeye göre üç gruba ayrılır.
- Karbon Dirençler: Toz haldeki karbona çeşitli değerler elde etmek için katkı maddesi ilave edilerek üretilir. Toleransları yüksektir, en düşük %5 olarak sağlanabilir. Karbon dirençler büyük değerli dirençlerin yapılmasına uygundur. En yaygın kullanılan direnç çeşitidir. Bu tür dirençlerin değerleri renk bandları ile üzerine kodlanmıştır. Değerleri kullanıldıkça zamanla değişebilen dirençlerdir.
- Film Dirençler: Bir seramik çubuk üzerine elektrik akımına karşı direnç gösteren bir maddenin kaplanmasıyla elde edilirler. Toleransları % 0,1’dir. Film dirençlerin; karbon film, metal film ve metal oksit film dirençler olmak üzere üç çeşidi bulunur. Film dirençler düşük tolerans değerleri ve yüksek kararlılıkları nedeniyle hasssas elektronik devrelerde tercih edilirler.
- Tel Dirençler: Toleransları %1’den küçüktür ve zamanla değer değiştirmezler. Küçük değerli dirençlerin yapılmasına uygundurlar. Güçlü olmaları nedeniyle diğerlerine üstünlük sağlarlar. Tel dirençlerin değerleri üzerlerinde yazılıdır. Doğru cevap D şıkkıdır.
13.Soru

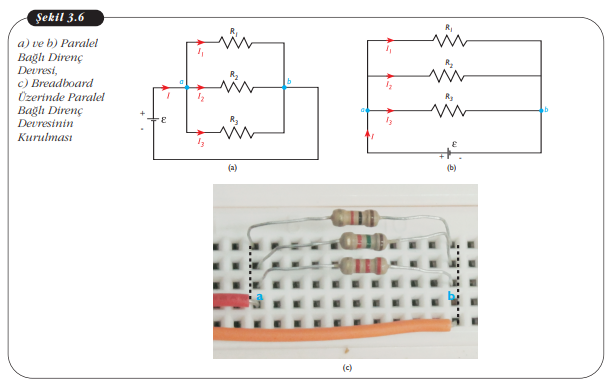

Aşağıdaki devrelerden hangisi paralel bağlı bir direnç devresidir?
|
|
|
|
|
14.Soru
Paralel bağlı devrede dirençler üzerinden geçen toplam akım aşağıdaki eşitliklerden hangisi yardımıyla hesaplanabilmektedir?
1/I=1/I1 + 1/I2 + 1/I3 + ... + 1/In |
1/I=(1/I1 + 1/I2 + 1/I3 + ... + 1/In)2 |
I=(I1 + I2 + I3 + ... + In)2 |
I=(I1 + I2 + I3 + ... + In)1/2 |
I=I1 + I2 + I3 + ... + In |
Paralel bağlı devrede dirençler üzerinden geçen toplam akım,
I=I1 + I2 + I3 + ... + In
15.Soru
Direnç birimi hangisidir?
Bar |
Santimetre |
Kilogram |
Ohm |
Atm |
Dirençler devrede “R ” harfi ile gösterilir ve birimi ohm ?’dur (omega diye okunur).
16.Soru
Thevenin eşdeğer direncinin, yük direncinin ve Thevenin voltajının gösterimi sırası ile aşağıdakilerden hangisinde verilmiştir?
Vth, Rth, RL |
Rth, Vth, RL |
Vth, RL, Rth |
Rth, RL, Vth |
RL, Vth, Rth |
Thevenin eşdeğer direncinin, yük direncinin ve Thevenin voltajının gösterimi sırası ile, Rth, RL, Vth 'dir.
17.Soru
Üzerinde devre elemanlarını birleştirip bir devre oluşturulabilen alette ne ad verilir?
Ohmmetre |
Voltmetre |
Osiloskop |
Breadboard |
Avometre |
Breadboard (bredbord diye okunur), üzerinde devre elemanlarını birleştirip bir devre oluşturulabilen alettir. Breadboard üzerindeki küçük bağlantı noktaları (delikler) yardımı ile bir devre kurulup gerekli ölçümler yapılabilir.
Doğru cevap D şıkkıdır.
18.Soru
- ?I = 0
- ?V = 0
- Dirençlerdeki potansiyel değişimi, akım yönünde ilerlerken eksi (-IR), akıma
zıt yönde ilerlerken artı (+IR) işaretle alınır.
zıt yönde ilerlerken artı (+IR) işaretle alınır.
Kirchhoff gerilim yasasına göre aşağıdakilerden hangisi/hangileri doğrudur?
Yalnız I |
Yalnız II |
Yalnız III |
II ve III |
I, II ve III |
Kirchhoff gerilim yasasına göre II. ve III. ifadeler doğrudur.
19.Soru
Bir elektrik devresinde pozitif (+) uç her zaman .................... renk ile ve negatif uç ................... veya
bazen ........................ renk ile temsil edilir.
Yukarıdaki boşlukları aşağıdaki seçeneklere göre doldurunuz?
Kırmızı/ Mavi/ Siyah |
Kırmızı/ Sarı/ Siyah |
Kırmızı/ Mavi/ Turuncu |
Kırmızı/ Sarı/ Turuncu |
Mavi/ Kırmızı/ Siyah |
Bir elektrik devresinde pozitif (+) uç her zaman kırmızı renk ile ve negatif uç mavi veya bazen siyah renk ile temsil edilir. Devrede kullanılan güç kaynaklarında ve bağlantı kablolarında çoğunlukla kırmızı ve mavi renkte olmasının sebebi budur. Doğru cevap A şıkkıdır.
20.Soru
Aşağıdakilerden hangisi multimetre ile ölçülmez?
Akım |
Direnç |
İndüktans |
Gerilim grafiği |
Voltaj |
Multimetre ile gerilim grafiği ölçülemez. Bunun için osiloskop kullanılır. Cevap D'dir.
-
