RC devreleri ise; faz kaydırmalı osilatörlerde, frekans seçici devrelerde ve ac sinyal kuplaj gibi uygulamalarda karşımıza çıkar. RLC devreleri haberleşme sistemlerinin alıcı girişlerinde frekans seçiciliği sağlamak için kullanılır. Doğru cevap E'dir.

Kondansatörler farklı geometrik şekillerde tasarlanabilirler. Paralel levhalı kondansatörler, küresel kondansatörler ve silindirik kondansatörler olmak üzere üç farklı şekilde üretilir.

Rezonans frekansı ω₀,  ω₁ ve ω₂ kesim frekanslarının geometrik ortalamasıdır.

Prob sınama düğmesi:(19) ve (20) de anlatılan uçlara takılan probların tipini sınar.

• Thevenin eşdeğerini bulacağımız devrenin elemanları aynı kalmak üzere, ele aldığımız RL direnci devreden çıkarılır.
  Devrede açıkta kalan terminaller işaretlenir.
  İşaretlenen terminallerden açık devre voltajı belirlenir. Bu voltaj Thevenin voltajı VTh’dir.
•  Devrede bulunan güç kaynakları kısa devre ve akım kaynakları açık devre yapılır.
•  Devredeki güç kaynakları kısa devre ve akım kaynakları açık devre yapıldığı durumda, işaretlenen terminaller arasındaki açık devre direnci yani Thevenin direnci RTh belirlenir.
•  Thevenin teoreminin uygulanmasının son aşamasında, RL direnci a ve b terminallerine bağlanarak Thevenin eşdeğer devresi oluşturulur.  Doğru cevap C şıkkıdır.

Kondansatörler elektrik yükü depolayabilen aygıtlardır. Pratik bir kondansatör, bir izolasyon tabakası ile birbirinden ayrılmış iki iletken plaka veya elektrottan meydana gelir. Kondansatörler doğru akım (dc) devrelerinde enerji depolamak amacı ile kullanılırlar. DC güç kaynağına bağlı olan bir kondansatörün belirli bir zaman sonra bağlantısı kesildiğinde, kondansatörün yüklenmiş olduğu söylenir ve artık plakaları arasında bir voltaj farkı vardır. Bu durumdaki kondansatör bir pile benzemektedir. Doğru cevap A şıkkıdır.

25 cm uzunlu¤unda iki ucu krokodilli bağlantı kablosu 2 adet kullanılır. Doğru cevap D'dir.

Anahtar açıkken kondansatörün pakaları arasında Q/C kadarlık bir potansiyel fark vardır. Devreden akım geçmediği için direnç üzerindeki potansiyel fark sıfırdır. Doğru cevap B'dir.

12 x 10üssü 4 120 k Ω'dur.

Doğrusal devre elemanlarından (direnç, kapasitör, indüktör ve kontrollü kaynaklar) oluşan devrelerin analizi süperpozisyon yöntemi kullanılarak yapılabilir. Bu yöntemde, devrenin doğru akım kaynaklarına, alternatif akım kaynaklarına ve diğer zamanla değişen kaynaklara olan tepkisi, her kaynağın oluşturduğu akım ve gerilim tepkilerinin toplamından bulunur.

Sınama sinyali: Osiloskop tarafından üretilen sınama sinyalinin bağlantı noktası. Üretilen kare dalga şeklindeki sinyalin genliği 5 V, sıklığı (frekansı) 1kHz dir. Doğru cevap B şıkkıdır.

Q:Coulomb

C:Farad

V:Volt

f=5000 Hz yani 5 kHz

I_rms=15/√2 A

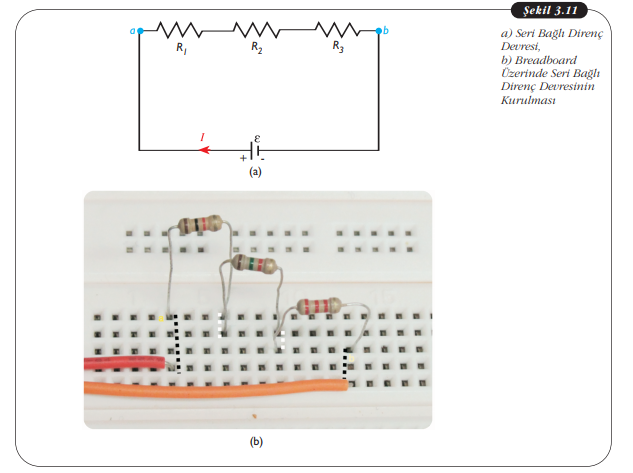

Devredeki elemanlar üzerindeki toplam gerilim her bir direnç üzerindeki gerilim değerlerinin toplamına eşittir ve ε=V1+V2+V3 veya ε=IR1+IR2+IR3 ε=I(R1+R2+R3) ε=IReş olarak ifade edilir.

Bir sinyalin rms değerini bulmak için, sinyalin genliğini 0,707 ile çarpmak gerekir. Doğru cevap A şıkkıdır.

Fazörlerin görsel gösterimleri için fazör diyagramları kullanılır. Bu diyagramda fazörün büyüklüğü yönlü ok ile gösterilir. Doğru cevap D şıkkıdır.

Deney devresindeki güç kaynağını kısa devre yapmanız gerekir. Doğru cevap B'dir.

Kondansatörün üzerindeki enerjinin yüklenme süresi olduğu gibi boşalma süresi de vardır. Bu süre de devrede akımın geçtiği direncin değerine bağlıdır. Bu sürelere zaman sabiti (time constant) adı verilir. Doğru cevap C şıkkıdır.

Kondansatörler doğru akım (dc) devrelerinde enerji depolamak amacı ile kullanılırlar.
