Devre Analizi Laboratuvarı Final 11. Deneme Sınavı
Toplam 20 Soru1.Soru
Aşağıda yazılan birimlerden hangisi yanlıştır?
|
F: Amper |
|
V: Volt |
|
C: Farad |
|
R: Ohm |
|
F: Hertz |
F birimi hertz dir.
2.Soru
Osiloskoptaki sınama sinyalinin genliği kaç V'dir?
|
5 V |
|
10 V |
|
15 V |
|
20 V |
|
25 V |
S›nama sinyali: Osiloskop tarafından üretilen sınama sinyalinin bağlantı noktası. Üretilen kare dalga şeklindeki sinyalin genliği 5 V, sıklığı (frekans›) 1
kHz dir. Dopru cevap A'dır.
3.Soru
Elektrik devresinde düğüm noktası aşağıdakilerden hangisini ifade etmektedir?
|
Devrede üreteçten hemen sonraki noktadır. |
|
Devrede bağımsız akım kaynaklarının bağlandığı noktadır. |
|
Devredeki akımın kollara ayrıldığı noktadır. |
|
Devredeki herhangi bir noktadır. |
|
Devrede en büyük direncin bağlandığı noktadır. |
Düğüm noktası, devredeki akımın kollara ayrıldığı noktadır.
4.Soru
Alçak frekans süzgeci için aşağıdakilerden hangisi doğrudur?
|
Kırılma frekansından büyük frekanslarda yapılır. |
|
Kırılma frekansına eşit frekanslarda yapılır. |
|
Kırılma frekansından küçük frekanslarda yapılır. |
|
Kırılma frekansının iki katında yapılır. |
|
Kırılma frekansı ile ilgisi yoktur. |
Alçak frekans süzgeci, kırılma frekansından küçük frekanslarda yapılır.
5.Soru
Aşağıdakilerden hangisi alternatif akımda devre analizi için kullanılan gösterimdir?
|
Direnç |
|
Empedans |
|
Admitans |
|
Fazör |
|
Güç |

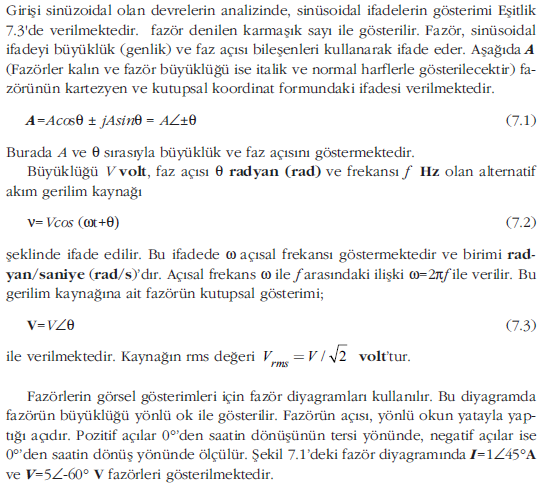

Alternatif akımda devre analizi için fazör gösterimler kullanılır. Fazör, sinüsoidal ifadeleri büyüklük (genlik) ve faz açısı bileşenleri olarak ifade eden karmaşık sayı gösterimidir.
6.Soru
Kalite faktörü Q=10 olan bir seri RLC devresinde fo=20 kHz ise band genişliği (BW) kaç kHz'dir?
|
1 |
|
2 |
|
4 |
|
8 |
|
10 |
Q=fo/BW ise 10=20kHz/BW ve BW=2kHz bulunur.
7.Soru
Thevenin teoreminin karmaşık devrelerde uygulanmasında belirli kuralların sırayla gerçekleştirilmesi gerekmektedir. Aşağıdakilerden hangisi bu uygulamada son kural olarak yer alır?
|
Thevenin teoreminin uygulanacağı direnç devreden çıkarılır. |
|
Thevenin teoreminin uygulanacağı direncin devreden çıkarıldığı uçlar (terminaller) işaretlenir. |
|
İşaretlenen Thevenin uçlarındaki açık devre voltajı yani Thevenin voltajı (VTh) ölçülür. |
|
Thevenin eşdeğer devresini kurmak. |
|
Daha önce işaretlenmiş olan Thevenin uçlarındaki eşdeğer direnç yani Thevenin direnci (RTh) ölçülür. |
Thevenin teoreminin uygulanmasında son aşama “Thevenin eşdeğer devresini kurmak” şeklindedir. Doğru cevap D'dir.
8.Soru
V potansiyelinde kondansatörde depolanan yük miktarını belirleyen nicelik aşağıdakilerden hangisiyle adlandırılır?
|
Tonaj |
|
Kapasite |
|
Farad |
|
Sığa |
|
Milifarad |
Belirli bir V voltajında, bir kondansatörün levhaları üzerinde ne kadar yük bulunabileceğini, bir diğer ifadeyle V potansiyelinde kondansatörde depolanan yük miktarını belirleyen nicelik sığa (veya kapasitans) olarak adlandırılır. Kondansatörün sığası C harfi ile gösterilir. Doğru cevap D şıkkıdır.
9.Soru
Bir devrenin sinüsoidal girdiye gösterdiği zorluğa ne ad verilir?
|
Kartezyen |
|
İndüktif |
|
Kondansatör |
|
İndüktör |
|
Empedans |
Bir devrenin sinüsoidal girdiye gösterdiği zorluğa empedans denir. Doğru cevap E'dir.
10.Soru
Bw simgesi Osiloskop ekranında neyi gösterir?
|
Kullanıldığında pencere zaman genişliğini gösterir. |
|
Ölçüm modunu gösterir. |
|
Tetikleme durumunu gösterir. |
|
Ölçüm yapılan kanalların referans gerilim düzeyini gösterir. |
|
O kanalda bant genişliğini kısıtlayacak filtre uygulandığını gösterir. |
O kanalda bant genişliğini kısıtlayacak filtre uygulandığını gösterir.
11.Soru
Osiloskop ekranında dikey eksen aşağıdakilerden hangisini gösterir?
|
Zaman |
|
Direnç |
|
Voltaj |
|
Ölçüm yapılan noktalar arasındaki potansiyel farkı |
|
Sürtünemyi |
Osiloskop ekranlarında yatay eksen zamanı, dikey eksen ölçüm yapılan noktalar arasındaki potansiyel farkı gösterir. Kullanıcı ölçüm yapacağı zaman dilimini belirleyebilir.
12.Soru
Bobin ve kondansatörün sinüzoidal giriş frekansına gösterdikleri değişken dirence ne ad verilir?
|
Sınırlı |
|
Sınırsız |
|
Endüktif |
|
İndüktif |
|
Seperatif |

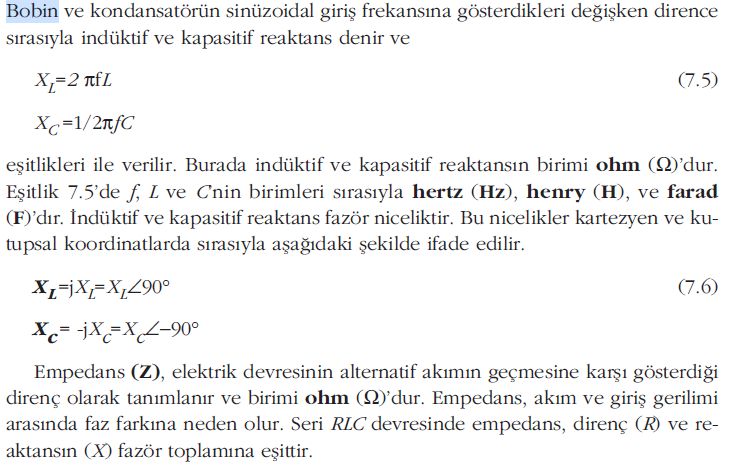

Bobin ve kondansatörün sinüzoidal giriş frekansına gösterdikleri değişken dirence sırasıyla indüktif ve kapasitif reaktans denir. Doğru cevap D şıkkıdır.
13.Soru
Elektrik devresinin alternatif akımın geçmesine karşı gösterdiği direnç olarak tanımlanan aşağıdakilerden hangisidir?
|
Tolerans |
|
Empedans |
|
Frekans |
|
Şiddet |
|
Faz |
Empedans (Z), elektrik devresinin alternatif akımın geçmesine karşı gösterdiği direnç olarak tanımlanır ve birimi ohm (W)’dur. Empedans, akım ve giriş gerilimi arasında faz farkına neden olur. Seri RLC devresinde empedans, direnç (R) ve reaktansın (X) fazör toplamına eşittir. Doğru cevap B şıkkıdır.
14.Soru
gerilim kaynağının frekansı ve rms değeri aşağıdakilerden hangisidir?
|
|
|
|
|
|
|
|
|
|
15.Soru
Voltaj bölme kuralı, Thevenin teoremi uygulamasının hangi aşamasında kullanılır?
|
Thevenin direncini belirlemede. |
|
Thevenin voltajını teorik olarak belirlemede. |
|
Thevenin direnci (Rth) üzerinden geçen akımın belirlenmesinde. |
|
Güç kaynağının belirlenmesinde. |
|
Yük direncinin (RL) belirlenmesinde. |
Thevenin voltajının teorik olarak belirlenmesi için voltaj bölme kuralı uygulanır.
16.Soru
Empedans birimi aşağıdakilerden hangisidir?
|
Volt |
|
Hertz |
|
Henry |
|
Ohm |
|
Farad |
Empedans (Z), elektrik devresinin alternatif akımın geçmesine karşı gösterdiği direnç olarak tanımlanır ve birimi ohm (?)’dur. Doğru cevap D'dir.
17.Soru
Bir devre sadece kondansatörlerden oluşuyorsa devrenin empedansı aşağıdakilerden hangisi üzerinde görsterilir?
|
Kapasitif reaktans ekseni |
|
İndüktif reaktans ekseni |
|
Direnç ekseni |
|
Direnç devresi |
|
Voltaj frekans devresi |
Eğer kullandığımız devre sadece kondansatörlerden oluşuyorsa devrenin empedansı kapasitif reaktans ekseni üzerinde gösterilir. Doğru cevap A'dır.
18.Soru
İndüktif ve kapasitif reaktansın birimi aşağıdakilerden hangisidir?
|
Hertz |
|
Henry |
|
Farad |
|
Ohm |
|
Volt |
19.Soru
Aşağıdakilerden hangisi laboratuvarda uyulması gereken güvenlik kurallarından değildir?
|
Laboratuvarda kesinlikle ıslak elle çalışılmamalıdır. |
|
Laboratuvar masası üzerine giyim eşyaları, çanta ve kitap gibi malzemeler konulmamalıdır. |
|
Laboratuvara yiyecek ve içecek maddesi getirilebilir. |
|
Laboratuvardaki cihazlar prize takılıyken güç kablolarına temastan kaçınılmalıdır. |
|
Cihazların güç kabloları fiş gövdesinden tutularak prize takılmalı ve prizden |
Laboratuvara yiyecek ve içecek maddesi getirilmesi kesinlikle yasaktır.
20.Soru
Devreden geçen akım aşağıdakilerden hangisiyle bulunur?
|
Ohm kanunu ile |
|
Joule kanunu ile |
|
Ekoloji kanunu ile |
|
Thevenin teoremi ile |
|
Norton teoremi ile |
Ohm kanunu ile devreden geçen akım bulunur.
-
