Devre Analizi Laboratuvarı Final 12. Deneme Sınavı

1.Soru

Osiloskop Ekranının sol alt köşesinde görülen CH1 5.00 V yazısı, kanal 1 gerilim ölçeğinin Kaç V olduğunu gösterir?

2V

3V

5V

8V

15V

2.Soru

Osiloskop ekranında dikey eksen'nin ölçtüğü değer aşağıdaki şıklardan hangisinde en doğru olarak verilmiştir?

İki nokta arasındaki direnç farkı

İki nokta arasındaki gerilim farkı

İki nokta arasındaki voltaj farkı

İki nokta arasında zaman farkı

İki nokta arasındaki potansiyel fark

3.Soru

?I = 0

Düğüm noktasına gelen akımlar eksi (-) ve düğüm noktasını terk eden akımlar artı (+) işaretle ifade edilir.

Genel olarak, bir devrede düğüm noktası kuralının kullanım sayısı, devredeki düğüm sayısından bir eksiktir.

Kirchhoff yasası ile ilgili olarak yukarıdakilerden hangisi/hangileri doğrudur?

Yalnız I

Yalnız II

Yalnız III

I ve III

I,II ve III

4.Soru

Tetik menüsü düğmesinin işlevi aşağıdakilerden hangisidir?

Ölçümün yapılacağı tetikleme tipinin belirleneceği menüyü açar.

Osiloskobun sınama sinyalinin referans noktasıdır.

Ölçümün başlayacağı gerilim düzeyini
ayarlar.

Ölçe¤in ne olduğu ekranda gösterilir.

Her iki kanal› birden açar ve kanallar arası hesaplama yapar.

5.Soru

L=5 mH, C=10 μF ve f=1000 Hz olan bir RLC devresinde indüktif(X_L) ve kapasitif reaktansın(X_C) değeri sırası ile aşağıdakilerden hangisidir?(π=3,14)

X_L=628 Ω, X_C=0,314 Ω

X_L=31,4 Ω, X_C=0,0628 Ω

X_L=31,4 Ω, X_C=15,92 Ω

X_L=0,032 Ω, X_C=15,92 Ω

X_L=0,032 Ω, X_C=0,0628 Ω

6.Soru

"Doğrusal devre teorisine göre, alternatif akım kaynağına sahip devrelerde oluşan tepkiler ...... ...... ...... sahiptir"

Yukarıdaki paragrafta boş bırakılan alana aşağıdaki şıklardan hangisi gelir?

kaynakla test frekansa

kaynakla aynı frekansa

kaynaktan yüksek frekansa

kaynaktan düşük frekansa

kaynaktan gelen frekansın yarısına

7.Soru

Eğer ölçülen sinyalin sıklığı ekranda ayarlanan zaman ölçeğinin katı değilse, bir sonraki ekran görüntüsü sinyalin başka bir yerinden başlayabilir. Bu durum ardışık görüntülenen ekran görüntülerinde sinyalin sürekli kaymasına, çoğu zaman çok karışık görüntülerin ortaya çıkmasına neden olur.

Bu karmaşıklığı gidermek için en çok kullanılan yöntem aşağıdakilerden hangisidir?

Ateşleme yöntemi

Hesaplama yöntemi

Ayarlama yöntemi

İnceleme yöntemi

Tetikleme yöntemi

8.Soru

Kondansatöre uygulanan değişken voltaj ile kondansatörden geçen akım arasında kaç derecelik faz farkı olur?

45

90

180

275

320

9.Soru

Kondansatör üzerindeki gerilimi ölçmek için aşağıdakilerden hangisi kullanılır?

Ampermetre

Ohmmetre

Mikrometre

Voltmetre

Faradmetre

10.Soru

Thevenin eşdeğer devresinde, Thevenin direncinin voltaj kaynağına bağlanma şekli aşağıdakilerden hangisidir?

Paralel

Birleşik

Seri

Bağlanmaz

Karmaşık

11.Soru

Aşağıdakilerden hangisi, kondansatörün boşalması ile ilgili bir bilgidir?

Potansiyel farklar eşit olduğunda dc güç kaynağının artı ucuna bağlanan levha +Q yükü ve negatif ucuna bağlanan levha -Q yükü ile yüklenmiş olur.

Şarj olması) demektir. Artık bu kondansatörü güç kaynağından ayırdığınız anda, kondansatör uçlarındaki gerilim uyguladığınız gerilim de¤erine eşit olacaktır.

Kondansatör yüklendiği zaman plakalar eşit miktarda yükler taşır.

Burada kondansatörün yükü, levhalardan birinin mutlak değeri ile belirtilir. Yani kondansatör üzerindeki yük sadece Q’dur.

Elektronların bu hareketi deşarj akımını meydana getirir ve kondansatörün her iki plakası da yüksüz olana kadar devam eder.

12.Soru

Bir elektrik devresinde "L" sembolü ile gösterilen devre elemanı aşağıdakilerden hangisidir?

İndükdör

Kondansatör

Direnç

Akım

Ohm

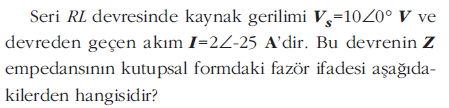

13.Soru

14.Soru

Sinüs sinyalinin en üst gerilim değeri ile en alt noktasının gerilim değeri arasındaki fark nedir?

Tepeden tepeye genlik

Sinyal aralığı

Voltaj farkı

Sinyal Farkı

Frekans genliği

15.Soru

İdüktör ve kondansatörün sinüzoidal giriş frekansına gösterdikleri değişken dirence ne ad verilir?

Fazör

Kartezyen

Ohm

Reaktans

Farad

16.Soru

Aşağıdakilerden hangisi Kirchhoff yasalarının uygulamasıyla ilgili yapılan deneyde kullanılan araçlardan biri değildir?

DC güç kaynağı

Multimetre

Breadboard

Çeşitli Dirençler

Kondansatör

17.Soru

Aşağıdakilerden hangisi, Kondansatörlerin özelliklerinden biri değildir?

Farklı geometrik şekillerde tasarlanabilirler.

Paralel levhalı kondansatörler, küresel kondansatörler ve silindirik kondansatörler olmak üzere üç farklı şekilde üretilir.

Eşit A yüzey alanına sahip ve birbirlerinden d uzaklığında bulunan iki paralel metal levha, paralel levhalı kondansatör olarak bilinir.

Bir kondansatörün uçlarına bir gerilim uygulanmadığı durumda bu kondansatör yüksüz (nötr) olarak kabul edilir.

İletkenler arasında yükleri nedeniyle bir potansiyel fark (genelikle voltaj veya gerilim ile ifade edilir) oluşur. Potansiyel farkın birimi SI ölçüm sisteminde ki adıdır.

18.Soru

Osiloskop üzerindeki tetik düzeyi ayarlama düğmesi ne işe yarar?

Ekranda gösterilen zaman aralığının boyutlarını değiştirir.

Ölçümün bafllayacağı gerilim düzeyini
ayarlar.

Birinci kanalın ölçeğini değiştirir.

Birinci kanal kapalıysa açar, açıksa kapatır.

İkinci kanalın ölçeğini değiştirir.

19.Soru

Aşağıdakilerden hangisi, Kondansatörün Dolması Deneyinde Güç kaynağında voltajı arttırırken kullanacağımız ince ayar düğmesi hangisidir?

Power

Coarse

Volt

Fıne

Voltaj ayar düğmesi

20.Soru

Paralel bağlı direnç sayısı n tane olan her bir direnç üzerindeki gerilimi veren eşitlik aşağıdaki seçeneklerden hangisinde doğru olarak verilmiştir?

(1/V₁)²=(1/V₂)²=(1/V₃)²...=(1/V_n)²

1/V₁=1/V₂=1/V₃...=1/V_n

V₁=V₂=V₃...=V_n

(V₁)²=(V₂)²=(V₃)²...=(V_n)²

(V₁)^1/2=(V₂)^1/2=(V₃)^1/2...=(V_n)^1/2
