Devre Analizi Laboratuvarı Final 6. Deneme Sınavı

1.Soru

Sinyal üretecinden çıkış almak için hangi tuşa basılır?

Shift

Enter

Output on

Output Off

Auto set

2.Soru

.... elektrik devrelerinin sınanmasında gerekli olabilecek elektrik sinyallerini üretir.

Yukarıdaki paragrafta boş bırakılan alana aşağıdakilerden hangisi gelir?

LED lambalar

TTL çıkış uçları

Prob kapağı

Prob uçları

Sinyal üreteçleri

3.Soru

Bir kondansatör ve bir direncin seri bağlanması ile oluşan devreye ne ad verilir?

DC

RF

RS

RC

RA

4.Soru

Aşağıdakilerden hangisi kondansatörlerin en baskın özelliklerinden birisidir?

Enerji iletebilmesi

Akımı kesmesi

Voltajı düşürmesi

Direnci arttırması

Enerji depolayabilmesi

5.Soru

Aşağıdakilerden hangisi RL devrelerinin kullanım alanlarından biri değildir?

İstenmeyen gürültülerin bastırılmasında

Ses sinyalleri üretiminde

Güç faktörü düzeltme uygulamalarında

Frekans seçici devrelerde

Anahtarlamalı regülatörlede filtre olarak

6.Soru

Kondansatörde depolanan maksimum yük miktarı güç kaynağından uygulanan voltaj değerine bağlıdır. Maksimum yüke ulaşıldığında devreden geçen akım değeri kaç olur?

5

4

3

1

0

7.Soru

Potansiyel farkı 400 V ve sığası 500 µF olan yüklü bir kondansatörün sahip olduğu potansiyel enerji kaç joule'dür?

0,1

0,2

0,4

2

4

8.Soru

220 kohm ± %2 değerindeki direnç için renk kodları aşağıdakilerden hangisidir?

Kahverengi- Siyah- Siyah- Kahverengi-Kahverengi

Kırmızı- Mor- Mavi

Kırmızı- Kırmızı- Yeşil- Gümüş

Kırmızı- Kırmızı- Siyah- Turuncu- Kırmızı

Kırmızı- Kırmızı- Turuncu- Gri

9.Soru

Bir RC devresinde kondansatörün uygulanan gerilimin tamamına şarj olabilmesi için geçen süre yaklaşık kaç ?(R.C)'dur?

1

2

3

4

5

10.Soru

Yukarıdaki elektrik devresinde V1 voltmetresinde okunan gerilim değeri aşağıdakilerden hangisinde verilmiştir?

5

10

12

30

60

11.Soru

Aşağıdakilerden hangisi bu deneyde kullanılan araç gereçlerden birisi değildir?

Osiloskop

Breadboard

Sinyal üreteci

Direnç

Konjektör

12.Soru

Kondansatörün sığası hangi harf ile ifade edilir?

C

F

Z

R

M

13.Soru

Aşağıdakilerden hangisi yalıtkan bir madde olamaz?

Hava

Plastik

Su

Mika

Teflon

14.Soru

Kalite faktörü hangi harf ile ifade edilir?

K

Q

A

L

S

15.Soru

A=Acos? ± jAsin? = A?±? Burada A ve ? sırasıyla neleri göstermektedir?

Büyüklük ve faz açısını

Frenkansı ve faz açısını

Büyüklüğü ve frekansı

Açısal frekansı ve gerilimi

Büyüklüğü ve gerilimi

16.Soru

Yukarıda verilen elektrik devresinin eşdeğer direnci kaç ?'dur?

1,2

4,36

8,8

24

48

17.Soru

I. Faraday Yasasına dayanır.

II. Enerji Korunumu ilkesine dayanır.

III. Bir düğüm noktasına göre gelen akım "-" ve ayrılan akım "+" olarak gösterilir.

Yukarıdaki ifadelerden hangisi veya hangileri Kirchhoff yasalarına göre doğrudur?

Yalnız I

Yalnız II

I ve III

II ve III

I, II ve III

18.Soru

I: Direnç

II: Osiloskop

III: AC güç kaynağı

Yukarıdakilerden hangisi ya da hangileri bir devrede kullanılan devre elemanları arasında yer almaktadır?

I, II ve III

I ve II

II ve III

Yalnız II

Yalnız III

19.Soru

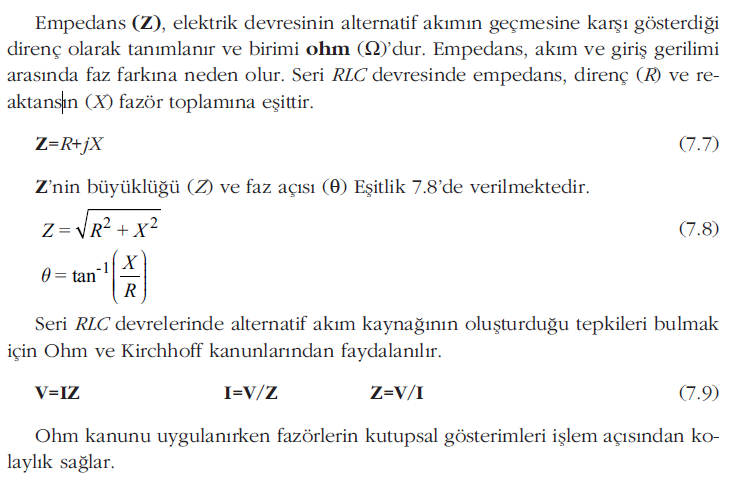

Aşağıdakilerden hangisi elektrik devresinin alternatif akımın geçmesine karşı gösterdiği direnç olarak tanımlanır?

Fazör

Empedans

Ohm

Volt

RL Devreleri

20.Soru

Osiloskop üzerindeki hesaplama düğmesinin işlevi aşağıdakilerden hangisidir?

İkinci kanalın ekrandaki dikey konumunu değiştirir.

Ekranda gösterilen zaman aralığının boyutlarını değiştirir.

Her iki kanalı birden açar ve kanallar arası hesaplama yapar.

Ölçümün başlayacağı gerilim düzeyini
ayarlar.

Osiloskobun sınama sinyalinin (18) referans noktasını ayarlar.
