Elektrik Enerjisi İletimi ve Dağıtımı Ara 3. Deneme Sınavı
Toplam 20 Soru1.Soru
I. Çelik Özlü Alüminyum iletkenler, % 6-40 oranında değişen çelik özler üzerine sarılmış alüminyum iletkenler ile yüksek çekme ve gerilme özelliklerine uygundur. II. Çelik Özlü Alüminyum iletkenler, nehir geçişleri ve direk aralıkları uzun olan enerji nakil hatlarında kullanılmaktadır III. Çelik Özlü Alüminyum iletkenler de alüminyumun yapısına çinko, nikel, silisyum ve demir katılarak oluşturulan alaşımlarla, öz iletkenliği % 2-3 oranında azaltılabilir. IV. Enerji iletim hatlarında kullanılan çelik özlü alüminyum iletkenleri tanımlamak için İngiliz Tel Ölçüleri (English Wire Gauge, EWG) kullanılmaktadır. Çelik Özlü Alüminyum iletkenler için verilen yukarıdaki ifadelerden hangileri doğrudur?
I, II, III ve IV
|
I, II, III
|
I, II
|
III, IV
|
I, IV
|
2.Soru
Telin direncini verilen bir sıcaklıktaki değerini iki katına çıkarmak için sıcaklık farkının direncin sıcaklıkla değişim katsayısı (α) ile bağlantısı aşağıdakilerden hangisidir?
a) 1/2α
|
2/α
|
1/4α
|
1/α
|
1/3α
|
3.Soru
Tüketilen enerjiyi yük açısının sinüsü ile orantılı kaydeden sayaç hangisidir?
Bir Fazlı (Monofaze) Aktif Sayaçlar
|
Üç Fazlı Dört Telli Aktif Sayaçlar
|
Bir Fazlı Reaktif Sayaçlar
|
3 Fazlı Reaktif Sayaçlar
|
Hiçbiri
|
4.Soru
İletim ve dağıtım şebekelerinın gerilim bakımından sınıflandırıldığında aşağıdakilerden hangisi bu sınıflandırma da yer almaz?
Çok alçak gerilimli şebekeler
|
Alçak gerilimli şebekeler
|
Orta gerilimli şebekeler
|
Yüksek gerilimli şebekeler
|
Çok yüksek gerilimli şebekeler
|
5.Soru
ifadesi, alternatif akımda neyi ifade eder?
Aktif güç |
Reaktif güç |
Etkin güç |
Reaktif güç katsayısı |
Görünür güç |
Verilen eşitlik, reaktif gücü ifade etmektedir.
6.Soru
Enerji iletim hattının gaz ve petrol boru hattıyla yan yana veya paralel geçişlerinde en yakın iletken iz düşümü ile boru ekseni arasında veya bu hatların kesişmesi durumunda boru hattının direk ayaklarına uzaklığı en az kaç metre olmalıdır?
10 m uzaklık olmalıdır.
|
20 m uzaklık olmalıdır
|
30 m uzaklık olmalıdır
|
40 m uzaklık olmalıdır
|
50 m uzaklık olmalıdır
|
7.Soru
Aşağıdakilerden hangisi oto transformatörün avantajlarından biri değildir?
Verimi yüksektir.
|
Bakır ve demir kayıpları azdır.
|
Çıkış gerilimi istenilen şekilde ayarlanabilir.
|
Normal transformatörlere göre daha çok ısınırlar.
|
Gerilimi alçaltıp yükseltmek için tek sargı kullanıldığından küçük güçlerde daha az yer kaplar.
|
8.Soru
Yüksek gerilim enerji nakil hatlarında, iki direk arasında gerili bulunan iletkenin, kendi ağırlığı, üzerinde biriken kar veya buz yükleri sebebiyle sarkmasına ne ad verilir?
Korona
|
Sehim
|
Alpek
|
Alvinal
|
PVC
|
9.Soru
Nemli ve sisli havalarda enerji nakil hatlarındaki gerilim yavaş yavaş artırılırsa gerilimin belirli bir değerinde havanın iletim hattının yüzeyinde iyonize olduğu görülür. Gerilim artırılmaya devam edilirse, bu kez iletkenin çevresinde mor renkli ışıklı bir halka belirir. Bu olaya ne isim verilir?
Korona olayı
|
Kacak geçirgenlik olayı
|
İndüktans olayı
|
Geometrik ortalama Olayı
|
Özdirenç olayı
|
10.Soru
Bir transformatörün sekonder sargısına 100 A uygulanıyor. Primer sargısından 2 A alındığına göre bu transformatörün çevirme oranı (a) aşağıdakilerden hangisidir?
2
|
25
|
50
|
100
|
200
|
11.Soru
Havai enerji hatları ve yer altı hatları mukayese edildiğinde aşağıdakilerden hangisi havai enerji hatlarının avantajlarından biri değildir?
Havai enerji hatları yer altı hatlarına göre daha fazla maliyetle kurulur.
|
Havai enerji hatlarının arızalarının tespiti yer altı hatlarına göre daha kolaydır.
|
Havai enerji hatlarının bakımları ve arızalı bölümlerinin değiştirilmesi yer altı hatlarına göre daha kolaydır.
|
Havai enerji hatlarının akarsulardan, köprü ve yollardan geçişleri yeraltı hatlarına göre daha kolaydır.
|
Havai enerji hatları yer altı hatlarına göre daha kısa zamanda tamamlanırlar.
|
12.Soru
Aşağıdakilerden hangileri yer altı enerji hatlarının üstünlükleri arasında yer alır? I. Havai hatlara göre kuruluş maliyeti yüksektir. II. Cadde ve meydanların görüntü estetiği bozulmaz. III. Atmosferik olaylardan (yıldırım, kar, fırtına vb.) etkilenmez. IV. Yerleşim bölgelerinde, havai hat tesislerine göre daha güvenlidir.
Yalnız I ve II
|
Yalnız II ve III
|
Yalnız III ve IV
|
Yalnız I, II ve III
|
Yalnız II, III ve IV
|
13.Soru
Döner izolatörler kenarda bulunur. Motor ile uzaktan veya yakından çalıştırılabildiği gibi elle mekaniki olarak da çalıştırılabilir. Hareketli kontağın çalışma düzenine göre hareketli kontağı yatay veya dikey çalışan olmak üzere iki çeşidi vardır. Paragrafta bahsedilen ayırıcı türü aşağıdakilerden hangisidir?
Topraklama ayırıcısı
|
Sigortalı bıçaklı ayırıcı
|
Dahili bıçaklı ayırıcı
|
Pantograf ayırıcı
|
Harici bıçaklı ayırıcı
|
14.Soru
Bir iletim hattında iki direk arasındaki uzaklık 20 m, gerilme kuvveti 9 kg/cm2 ve iletkenin yoğunluğunun 9.2 kg/dm3 ise sehim kaç m’dir?
4.1 m
|
5.1 m
|
6.1 m
|
7.1 m
|
8.1 m
|
15.Soru
Aşağıdakilerden hangisi elektrik enerjisi iletimi ve dağıtımı gerçekleştiren şebeke sistemlerinden biri değildir ?
Dallı şebeke |
Düz şebeke |
Halka (Ring) şebeke |
Ağ gözlü şebeke |
Enterkonnekte şebeke |
Teknik yönden daha önce tartıştığımız yükümlülüklerinin yerine getirilebilmesi için
şebekeler dağıtım şekillerine göre genel olarak,
• Açık şebekeler,
• Kapalı şebekeler,
olmak üzere iki ana grupta tesis edilirler. Bu iki ana grubun içerisinde toplamda dört şebeke sistemi ile
elektrik enerjisi iletimi ve dağıtımı gerçekleştirilir. Bunlar,
1. Dallı şebeke
2. Halka(Ring) şebeke
3. Ağ gözlü şebeke,
4. Enterkonnekte şebeke,
şeklinde sıralabilir.
16.Soru
Aşağıdakilerden hangileri alpek kabloların yapısal özelliklerinin sağladığı avantajlar arasında yer alır? I. Kısa devre arızaları daha az olur. II. İşletme ve bakım masrafları, çıplak iletkenlere göre daha azdır. III. Delinme gerilimleri çok yüksek olduğundan yalıtım arızası yok denecek kadar azdır.
Yalnız III
|
I, II
|
I, III
|
II, III
|
I, II, III
|
17.Soru

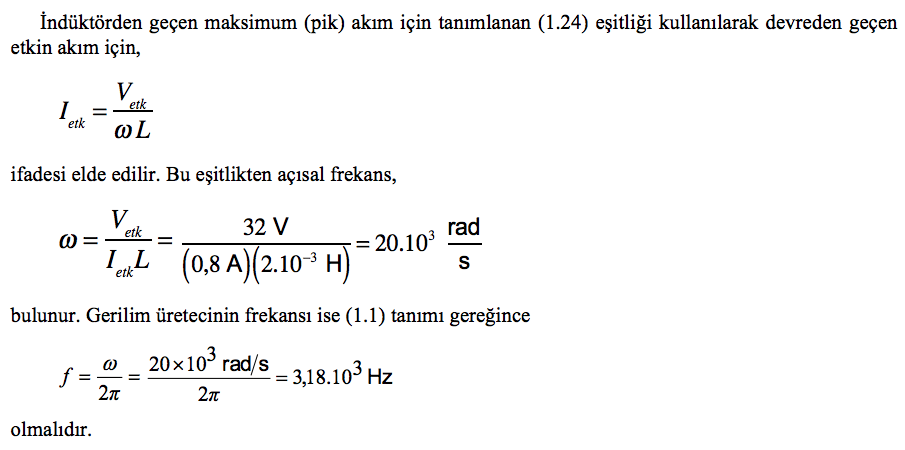

2 mH ’lik bir indüktör, etkin değeri 32 V olan bir ac gerilim üretecine bağlanıyor. Bu devreden geçen akımın etkin değeri 0,8 A ’ dir. Gerilim üretecinin frekansı kaç Hz olmalıdır?
20.103 |
13.102 |
3,18.103 |
3,20.103 |
4,02.103 |
18.Soru
Aşağıdakilerden hangileri 89/154 kV anma gerilimli yüksek gerilim(YG) yer altı kablolarının özellikleri arasında yer alır? I. Dış kılıf rengi kırmızdır. II. Dielektrik kayıpları çok küçüktür. III. Damar sayısı dört veya çok olabilir. IV. Maksimum çalışma sıcaklığı 90°C’dir.
I ve III
|
II ve IV
|
II, III ve IV
|
I, II ve III
|
I, II, III ve IV
|
19.Soru
- ROSE
- ASTER
- SWALLOOW
- PIGEON
Yukarıda verilen iletkenlerden tam alüminyum iletkenlerin tamamı aşağıdakilerden hangisinde verilmiştir?
Yalnız I |
I ve II |
I ve III |
I, II ve III |
I, II, III ve IV |
ROSE ve ASTER tam alüminyum iletkenlerdendir.
20.Soru
Aşağıdakilerden hangisi pasif devre elemanlarından biridir?
Diyotlar,
|
Dirençler
|
Transistörler
|
Tristörler
|
Entegre devreler
|
-
