Elektrik Enerjisi İletimi ve Dağıtımı Final 1. Deneme Sınavı

1.Soru

Kompanzasyonsuz durumda güç faktörü cosØ=0,75 ve kompanzasyon sonrası güç faktörü cosØ=0,99 olan bir şebeke için hattın aktif güç kaybındaki azalma oranı %ΔP_k kaçtır?

35,3

40,1

42,6

45,5

50,3

2.Soru

Aşağıdakilerden hangisi elektrik enerji sistemlerinde kullanılan koruma elemanları arasında yer almaz?

Sigortalar

Kuşkonmazlar

Ark boynuzları

Parafudurlar

Trafolar

3.Soru

Resimde görülen, yıldırımın aşırı gerilimlerinden korunmak için, bu gerilimleri toprağa deşarj eden koruma elemanına ne ad verilir?

Faraday kafesi

Koruma hattı

Paratoner

Franklin çubuğu

Koruma iletkeni

4.Soru

Direklerin topraklama geçiş dirençleri aşağıdakilerden hangisni geçmemelidir?

1 ohm

2 ohm

4 ohm

8 ohm

10 ohm

5.Soru

Sehim aşağıdakilerden hangisi ile ifade edilir?

İki direk arası mesafe

En yakın iki direk arası yükseklik oranı

Direklerin ortalama çapı

Gerili telin iki direk arasındaki maksimum sarkma miktarı

İki direk arası gerili telin maksimum çekme gerilmesi

6.Soru

Senkron motorlar

Asenkron motorlar

Güç kondanstörleri

Yukarıda verilenlerden hangisi/hangileri reaktif güç kompanzasyonunda kullanılırlar?

Yalnız I

Yalnız II

Yalnız III

I ve III

II ve III

7.Soru

Üretilen elektrik enerjisinin gücünü değirtirmeksizin akım ve gerilim değerlerini değiştirmeye yarayan elektrik makinelerine ne isim verilir?

Kondansatör

Endüksiyon bobini

Transformatör

Parafudur

Devre kesici

8.Soru

AG, OG ve YG enerji nakil hatlarında kullanılırlar

Tepe kuvvetleri küçüktür

Hava şartlarından etkilenmez

Bakım gerektirir

İzolasyonu kolaydır

Beton direkler için yukarıda verilen özelliklerden hangileri doğrudur?

I, II ve III

I, III ve V

II, III ve IV

I, IV ve V

II, III ve V

9.Soru

Düz bir hatta iletkeni taşıyan direklere ne ad verilir?

Taşıyıcı direk

Durdurucu direk

Nihayet direk

Yatay direk

Ana direk

10.Soru

Bara ve bara sistemleri için verilen aşağıdaki ifadelerden hangisi/ hangileri doğrudur? I. Bara,aynı frekansa ve gerilime sahip olan elektrik enerjisinin dağıtıldığı ve toplandığı ünitedir. II. Bara sistemler aslında elektrik enerjisini kontrol ve kumanda eden mekanizmaları birbirine bağlayan iletkenler olup alüminyum veya bakIr gibi değişik metallerden yapılırlar. III. Bakır baraların alüminyum baralara göre mukavemetleri de daha fazladır. IV. Dâhili tesislerde kullanılan baralar, akım yoğunluğunu artırıp soğutmayı sağlamak ve faz sıralarını belirleyerek malzemelerin oksitlenmesini önlemek amacıyla farklı renklerde boyanırlar.

I,II, III, IV

Yanlız I, II, III

Yanlız II, III, IV

Yanlız I, II

Yanlız III, IV

11.Soru

Rose, Lily, Iris, Pansy, Poppy, Aster, Phlox ve Oxlip sembolü ile verilen iletkenler hangi gerilim değerinde kullanılırlar?

Çok alçak gerilim iletkenleri

Alçak gerilim iletkenleri

Orta Gerilim İletkenleri

Yüksek Gerilim İletkenleri

Çok Yüksek Gerilim İletkenleri

12.Soru

Etkin değeri 170 V olan alternatif gerilimin maksimum değeri nedir?

50 V

80 V

120 V

170 V

240 V

13.Soru

I. Havai hat iletkenleri, santrallerde üretilen elektrik enerjisini tüketim bölgelerine taşıyan ve bu bölgelerde dağıtan hatlarda kullanılan iletkenlerdir. II. Enerjinin taşınması ve dağıtımında kayıpların en aza indirgenmesi için havai hatlarda kullanılacak iletkenler yüksek iletkenlik özelliğine sahip malzemelerden üretilmelidir. III. Havai hat iletkenleri mekanik yüklere ve tabiat şartlarına karşı yeterince dayanıklı, aynı zamanda mümkün olduğunca hafif malzemelerden seçilmelidir. Havai hat iletkenleri için verilen aşağıdaki ifadelerden hangileri doğrudur?

Yalnız I

I ve II

I ve III

II ve III

I, II ve III

14.Soru

Alçak gerilimde elektrik enerjisinin dağıtımı tek fazlı sistemler için ...(I ).... V , üç fazlı sistemlerde ise fazlar arası gerilim ...(II).... V seviyesinde yapılmaktadır.

(I) 140 (II) 420

(I) 130 (II) 390

(I) 110 (II) 330

(I) 100 (II) 300

(I) 220 (II) 380

15.Soru

Şebeke yüksüz halde iken açma kapama işlemi yapabilen, açık durumda gözle görülebilen bir ayırma aralığı oluşturan şebeke elemanı aşağıdakilerden hangisidir?

Ayırıcı

Anahtar

Sıfır iletkeni

Yıldız noktası

Gerilim kademesi

16.Soru

Elektrik enerjisinin iletimi ve dağıtımındaki hava hatlarında, iletkenleri yerden (topraktan) belirli bir yükseklikte ve birbirinden belirli bir açıklıkta tutan şebeke elemanlarına ne isim verilir?

Direk

Taşıyıcı

Durdurucu

Dağıtım

Ayırım

17.Soru

Etkin değeri 8,49A olan bir alternatif akımın maksimum değeri kaç A’ dir?

6

9

12

15

18

18.Soru

I-Primer sarım sayısını değiştirerek, II- Sekonder sarım sayısını değiştirerek III- Primer ve sekonder sarım sayısını değiştirerek 4- Giriş akımını değiştirerek 5-Çıkış voltajını bir kondansatöre bağlayarak,bir akım transformatöründe oran değişikliği aşağıdakilerden hangisi ile sağlanmaz?

I

II

III

I - II - III

IV - V

19.Soru

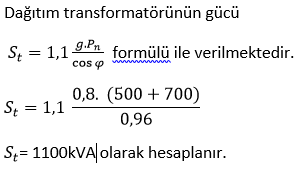

Kurulu gücü 500kW ve 700kW olan iki dağıtım panosunu 0,96 güç faktörü ile besleyecek bir dağıtım transformatörünün gücünü bulunuz.

(eş zamanlılık faktörünü g=0,96 alınız)

800

900

1100

1300

1600

20.Soru

PE’nin anlamı nedir?

Plastik

Pozitif

Polietilen

Polivinil

Poliklorid
