Elektrik Enerjisi İletimi ve Dağıtımı Final 2. Deneme Sınavı
Toplam 20 Soru1.Soru
Elektrik enerjisini toplamaya veya dağıtmaya yarayan ünitelerden oluşan şalt sahaları ve transformatör merkezlerinde kullanılan çeşitli donanım ve tesis elemanları arasında, aşağıdakilerden hangisi/ hangileri vardır? I. Güç transformatörleri II. Ölçü trafoları (Akım veya gerilim transformatörleri). III. Yüksek gerilim siğortaları IV .Devre kesicileri (Disjonktörler)
Yanlız II, III
|
Yanlız III, IV
|
Yamlız I, II, III
|
Yanlız I, III, IV
|
I, II, III, IV
|
2.Soru
Santrallerde üretilen elektriğin abonelere iletilmesi sürecinde orta gerilimi alçak gerilime düşüren transformatörler aşağıdakilerden hangisidir?
Dağıtım transformatörleri |
YG/YG transformatörleri |
Şebeke transformatörleri |
Ayırıcı transformatörleri |
OG-AG transformatörleri |
Santrallerde üretilen elektriğin abonelere iletilmesi sürecinde orta gerilimi alçak gerilime düşüren transformatörler dağıtım transformatörleri denir. bu transformatörlerin gerilim ve güç kapasitesi sırasıyla 35kV ve 1600kVA'a kadar değerler alır.
3.Soru
Enerji iletim ve dağıtım hatlarında akım, gerilim, güç ve güç katsayısı gibi büyüklüklerin durumlarına göre değişen hattın direnç, indüktans ve kapasitans gibi değerlerine ne isim verilir?
Enterkonnekte sabiteleri
|
Korona sabiteleri
|
Doğru sabiteleri
|
Alternatif sabiteler
|
Hat sabiteleri
|
4.Soru
I. İletkenlik II. İletkenin çapı III. Özgül ağırlık IV. Isı Dayanımı Yukarıdakilerden hangileri havai hat iletken seçiminde kullanılan kriterlerdendir?
I, II
|
II, IV
|
I, II, III
|
II, III, IV
|
I, II, III, IV
|
5.Soru
Direkler, görevlerine (kullanıldıkları yere) göre sınıflandırıldığında aşağıdakilerden hangisi bunlardan biri değildir?
Taşıyıcı direkleri
|
Durdurucu direkleri
|
Son (nihayet) direkleri
|
Ayırım (dağıtım) direkleri
|
Demir direkleri
|
6.Soru
Talep edilen gücün kurulu güce oranı aşağıdakilerden hangisi ile ifade edilir?
Eşkullanım faktörü
|
Eşzamanlılık faktörü
|
Güç kayıp faktörü
|
Güç kazanç faktörü
|
Kullanım kayıp faktörü
|
7.Soru
Elektrik devrelerini açıp kapamaya yarayan işletme aracına ne ad verilir?
Ayırıcı |
Toprak temasları |
Anahtar |
Yıldız Noktası |
Sıfır İletkeni |
Anahtar: Elektrik devrelerini açıp kapamaya yarayan bir işletme aracıdır. Buna göre doğru cevap C'dir.
8.Soru
Aşağıdaki ifadelerden hangisi yanlıştır?
Ruling menzili, enerji iletim sisteminde iki durdurucu direk arasına çekilmiş iletkenin toplam uzunluğunda herhangi bir değişiklik olmayacak şekilde hesaplanan değerdir.
|
Rüzgâr açıklığı, enerji iletim sisteminde yer alan bir direğin, iki yanındaki komşu direklere olan uzaklıklarının toplamının yarısıdır.
|
Maksimum menzil, enerji iletim sisteminde yer alan bir direğin, diğer komşu direğe kadar olabilecek en büyük uzaklığıdır.
|
Ağırlık menzili, enerji iletim sisteminde yer alan bir direğin her iki tarafındaki iletkenlerin yatay teğetli noktaları arasındaki uzaklıktır.
|
Eşdeğer menzil, enerji iletim sistemlerinde maksimum gerilmedeki (ek yüklü durum veya minimum ortam sıcaklığında) menzildir.
|
9.Soru
Elektrik enerjisi iletim ve dağıtım sistemlerinde, oluşan hatalarda devreye girerek, şebekeyi, alıcı yükleri ve canlıları koruyan, koruma elemanlarından daha kompozit yapıdaki sistemlere ne isim verilir?
Ayırıcılar
|
Sigortalar
|
Koruma iletkenleri
|
Koruma Röleleri
|
Paratoner
|
10.Soru
Aşağıdakilerden hangisi elektrik enerjisi iletim ve dağıtım sistemlerinde yıldırım aşırı gerilimlerinden korunmak için, bu gerilimleri toprağa deşarj edecek koruma sistemlerinden biridir?
Sigorta
|
Ark Boynuzu
|
Paratoner
|
Röle
|
Trafo
|
11.Soru
Kabloyu mekanik etkilerden koruyan yassı veya yuvarlak çelik tellerle yapılmış örgü veya sargıya ne ad verilir?
Kılıf
|
Damar
|
Zırh
|
Siper
|
Kör Damar
|
12.Soru
Alçak gerilimle yapılan iletimlerde güç kayıplarının fazla olmasının temel nedeni aşağıdakilerden hangisidir?
Akımın düşük olması
|
Gerilimin düşük olması
|
Tel çaplarının bu hatlarda düşük olması
|
Tellerin kapasitif etkisi
|
Tellerin reaktif direncinin büyük olması
|
13.Soru

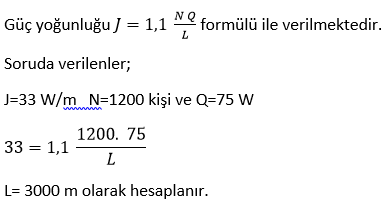

Nüfusu 1200 kişi olan bir köyde güç yoğunluğu 33 W/m olarak hesaplanmış ise şebeke uzunluğu kaç metredir?
(Köylerde kişi başına tüketim 75W alınabilir)
1200 |
1800 |
2500 |
3000 |
3600 |
14.Soru
Hava şartlarına bağlı olmadan bir Transformatörün kesintisiz çalışabilmesi için
Epoksy ve diyer yapıştırıcı reçinelerle iyice yalıtılmalıdır
|
Sağlam bir metal malzeme içine konulmalıdır
|
Kapalı bir bina içine ve yeraltı kabloları ile iletim hattına alınmalıdır
|
Direklere sıkıca bağlanmalıdır
|
Kuru transformatör tipii tercih edilmelidir
|
15.Soru
Havai hatlarda alüminyum katkılı tel kullanımasının en önemli sebebi,a) b) c) d) e)
Yüksek iletkiniğe sahip olması
|
sert ve dayanıklı olması
|
yumuşak ve kolay işlenebilir olması
|
bakıra göre düşük yoğunlukta olması
|
yüksek dirençli olması
|
16.Soru
Yatay ekseni 0°’den önce pozitif eğimle geçen dalga biçimi, aşağıdakilerden hangisiyle ifade edilir?
|
|
|
|
|
Eğer dalga biçimi, yatay ekseni 0°’den önce pozitif artan bir eğimle geçiyorsa, şeklinde ifade edilir.
17.Soru
Bir enerji iletim hattında bir taşıyıcı direğin komşu direklere olan uzaklıkları sırasıyla 160 m ve 200 m ise bu direğin rüzgar açıklığı (menzili) kaç m'dir.
160 |
180 |
200 |
220 |
240 |
Rüzgar açıklığı(menzili) kendisine komşu olan direkler arasındaki mesafelerin toplamının yarısı kadardır. Dolayısıyla (160+200)/2=180 m 'dir.
18.Soru
Reaktif direnç akım ile gerilim arasındaki faz farkına neden olur. Böyle durumda Cos Ø ‘yi bire yaklaştırmak Transformatör gücünü azaltır. Buna göre fazı (Ø)'ı sıfıra getirmek için
Kapasitif direnç indüktif direnç ile dengelenmesi gerekir
|
Gerçel direnç bileşeni sıfır yapılmalıdır
|
İndüktif direnç sıfırlanmalıdır
|
Reaktif (kapasitif ) direnç sıfırlanmalıdır
|
Her bir direnç(gerçel, raktif ve indüktif) tek tek en aza indirilmelidir.
|
19.Soru
Havai hatlarda gerilim büyümesi ve iletken çapı küçüldükçe elektrik alan şiddetinin artmasıyla ortaya çıkan olaya ne ad verilir?
Spacer
|
Korona
|
İris
|
Aster
|
Rose
|
20.Soru
İzolatör seçiminde aşağıdakilerden hangisi birinci derecede göz önüne bulundurulmaz?
İşletme gerilimi
|
İletkenler
|
Kullanma açısı
|
Yüzey kirlenmesi
|
Zeminin durumu
|
-
