Elektrik Makinaları Ara 1. Deneme Sınavı

1.Soru

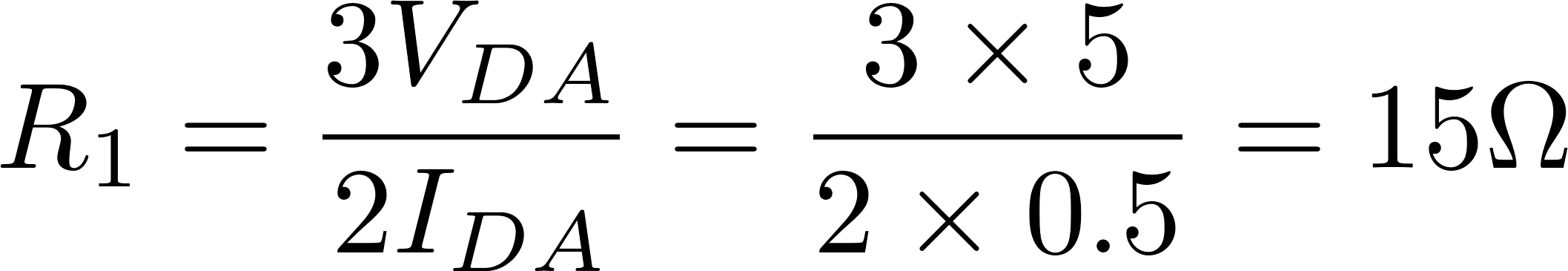

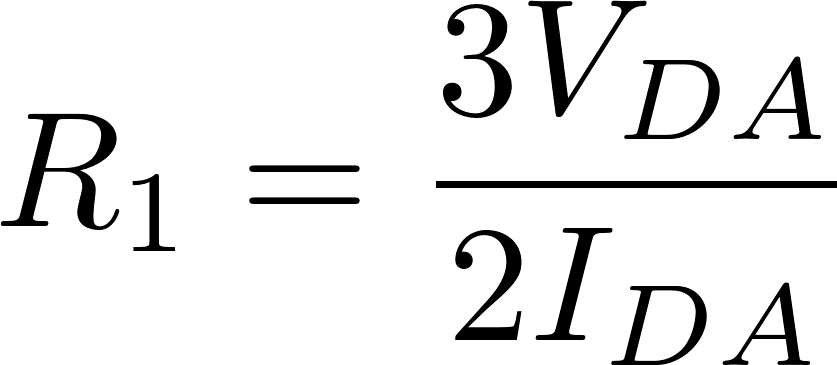

Asenkron motoroların eşdeğer devresindeki stator sargısına ait direnç stator sargılarına DC bir gerilim uygulanarak hesaplanır. Sargıları üçgen bağlı bir asenkron motora 5 V DC gerilim uygulanmış ve sarıdan geçen akım 0.5 A olarak ölçülmüştür. Buna göre bu asenkron motorun stator sargısına ait direnci nedir?

2.Soru

Yıldız şeklinde bağlı bir stator sargısında devre üzerinde okunan akım 1A, gerilim 12V ise sargı direnci kaç Ohm'dur?

36

24

12

6

3

3.Soru

Üç fazlı transformatörler için aşağıdakilerden hangisi yanlıştır?

Primer ve sekonder sargıları kendi aralarında yıldız ve/veya üçgen bağlanabilir.

Primer ve sekonder sargı gerilimleri arasında faz farkı meydana gelebilir.

Aynı şebekede çalışan bir transformatör için yıldız bağlantıda, sargılara uygulanan gerilim üçgen bağlantıya göre daha yüksektir.

Aynı şebekede çalışan bir transformatör için yıldız bağlantıda, sargılara uygulanan gerilim üçgen bağlantıya göre daha düşüktür.

Aynı şebekede çalışan bir transformatör için yıldız bağlantıda, sargılara uygulanan gerilim üçgen bağlantıya göre aynıdır.

4.Soru

Dört kutuplu bir doğru akım makinasında endüvisinde sekiz tane kolektör dilimi bulunmaktadır. Endüvide paralel sarım kullanılmaktadır. Endüvide kullanılan fırça sayısı ile endüvi sargılarında

Dört fırça-dört paralel kol

İki fırça- dört paralel kol

Dört fırça-iki paralel kol

İki fırça-iki paralel kol

Üç fırça – iki paralel kol

5.Soru

Göreceli manyetik geçirgenliği 10000 olan bir malzemeye 5000 A/m değerinde manyetik alan şiddeti etkirse nüvedeki manyetik akı yoğunluğu değeri ne olur?

2 T

6,28 T

20 T

62,8 T

500 T

6.Soru

Aşağıdakilerden hangisi genellikle küçük güçlü (<5 bg) asenkron motorlara uygulanan yol verme yöntemidir?

Seri direnç ile yol verme

Seri reaktans ile yol verme

Doğrudan yol verme

Oto trafosu ile yol verme

İnverter ile yol verme

7.Soru

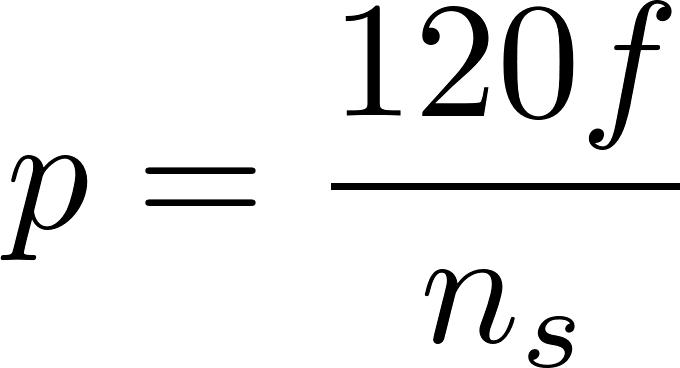

Üç fazlı bir asenkron motor 50 Hz'lik frekansa sahip bir şebeke de çalışmaktadır. Motor tam yükte 570 d/d hızla, %5 kayma değerinde çalışmaktadır. Buna göre aşağıdakilerden hangisi bu motorun kutup sayısını vermektedir?

2

3

5

7

10

8.Soru

Bir asenkron motora yıldız-üçgen yol verme metodu için aşağıdaki ifadelerden hangisi yanlıştır?

Yıldız bağlantıda motor sargılarına daha düşük gerilim uygulandığı için motor şebekeden daha düşük akım çeker.

Yıldız çalışmada motor üçgen çalışmada çektiği akımın üçte biri kadar akım çeker.

Yıldız çalışmada motor, üçgen çalışmaya göre daha düşük moment ile yol alır.

Yıldız çalışmada motor, üçgen çalışmaya göre daha yüksek bir moment ile çalışır.

Yıldız ve üçgen çalışmada motorun hızı yaklaşık olarak aynı kalır.

9.Soru

Gerilim yükseltici bir transformatör için aşağıdakilerden hangisi doğrudur?

Sekonder sargı sarım sayısı primer sargı sarım sayısından fazladır.

Primer sargı sarım sayısı sekonder sargı sarım sayısından fazladır.

Primer sargı sarım sayısın sekonder sargı sarım sayısına eşittir.

Primer sargı iletken kesiti sekonder sargı iletken kesitinden büyüktür.

Sekonder sargı iletken kesiti primer sargı iletken kesitinde büyüktür.

10.Soru

Aşağıdaki malzemelerden hangisi uygulanan kuvvetli bir manyetik alan şiddetine karşılık çok zayıf ve negatif değerlikli manyetik alınganlık değeri gösterir?

Paramanyetik

Ferromanyetik

Ferrimanyetik

Diamanyetik

Parametrik

11.Soru

%5 kayma değeri olan üç fazlı iki kutuplu asenkron bir motorda stator geriliminin frekansı 50 Hz ise rotorda endüklenen gerilimin frekansı aşağıdakilerden hangisidir?

0.25

2.5

25

10

1000

12.Soru

(Soru iptal olmalı)Aşağıdakilerden hangisi transformatörlerin paralel bağlanma şartlarından biri değildir?

Paralel bağlanacak transformatörlerin güçleri birbirine eşit olmalıdır.

Paralel bağlanacak transformatörlerin anma yüklerindeki kısa devre gerilimleri birbirine eşit olmalıdır.

Paralel bağlanacak transformatörler üç fazlı ise bağlantı grupları da aynı olmalıdır.

Paralel bağlanacak transformatörlerin sargı polariteleri birbirine uyumlu olmalıdır.

Paralel bağlanacak transformatörlerin baştaki primer ve sekonder gerilimleri birbirine eşit olmalıdır.

13.Soru

Transformatörün faz sargılarından birinin arızalanması durumunda sistemin iki faz ile çalışmasına devam edebildiği 3 fazlı transformatör bağlantı şeması aşağıdakilerden hangisidir?

Üçgen - Üçgen

Yıldız - Yıldız

Yıldız - Üçgen

Üçgen - Yıldız

Zik-Zak

14.Soru

Demir veya demir özlü malzemeler olarak bilinmesine karşılık, nikel ve kobalt gibi malzemeler ne tür malzemelerdir?

Diyamanyetik

Paramanyetik

Simetrik

Parametrik

Ferromanyetik

15.Soru

50 Hz'lik bir gerilimle beslenen dört kutuplu bir asenkron motorun tam yükteki hızı 1350 d/d'dır. Bu motorun yüzde cinsinden kayması aşağıdakilerden hangisidir?

1%

2%

3%

4%

5%

16.Soru

Manyetik bir malzemede aynı yöne yönlenen atomların oluşturduğu yapılara ne ad verilir?

Manyetik akı

Manyetik alan

Manyetik domen

Manyetik geçirgenlik

Manyetik nüve

17.Soru

Manyetik geçirgenlik katsayısının birimi aşağıdakilerden hangisi ile verilmektedir?

Tesla (T)

Amper.metre (A.m)

Henry/metre (H/m)

Henry/Amper (H/A)

Tesla.metre (T.m)
