Elektrik Makinaları Ara 2. Deneme Sınavı
Toplam 20 Soru1.Soru
Manyetik alan şiddetinin birimi aşağıdakilerden hangisi ile verilmiştir?
Tesla (T)
|
Henry/metre (H/m)
|
Tesla/metre (T/m)
|
Amper/metre (A/m)
|
Henry/Amper (H/A)
|
2.Soru
Manyetik geçirgenliğin birimi nedir?
A/m
|
H/m
|
Nm
|
Tesla
|
Weber
|
3.Soru
50 Hz'lik bir gerilimle beslenen dört kutuplu bir asenkron motorun devir sayısı aşağıdakilerden hangisidir?
1000 d/d
|
1500 d/d
|
2000 d/d
|
2500 d/d
|
3000 d/d
|
4.Soru
Transformatörün primer (veya sekonder) sargısına alternatif bir gerilim uygulandığı zaman hangi manyetik kutuplar meydana gelir?
K-L |
A-B |
N-C |
S-L |
N-S |
Transformatörün primer (veya sekonder) sargısına alternatif bir gerilim uygulandığı zaman N-S manyetik kutupları meydana gelir.
5.Soru
Transformatörlerle ilgili aşağıdaki bilgilerden hangisi yanlıştır?
Transformatörler elektrik enerjisini bir gerilim seviyesinden başka bir gerilim seviyesine dönüştürmek için kullanılır. |
Elektriksel endüksiyon yoluyla çalışırlar. |
Statik makinalardır (Hareket eden parçaları yoktur). |
Genel olarak primer (birincil) ve sekonder (ikincil) sargı olarak adlandırılan iki tane sargıları vardır. |
Sekonder sargı gerilimi primer sargı geriliminden yüksek olan transformatörlere alçaltıcı veya düşürücü transformatör denir. |
Sekonder sargı gerilimi primer sargı geriliminden yüksek ise bu tür transformatörlere yükseltici transformatör, sekonder sargı gerilimi primer sargı geriliminden düşük ise bu tür transformatörlere de alçaltıcı veya düşürücü transformatör denir.
6.Soru
Asenkron motorlarda girdap ve histeresiz kayıplarına ne ad verilir?
Mekanik sürtünme kayıpları
|
Demir kayıpları
|
Rotor bakır kayıpları
|
Stator bakır kayıpları
|
Rüzgar kayıpları
|
7.Soru
Asenkron motorlarda eşdeğer devre parametreleri deneysel olarak belirlenmektedir. Sürtünme kayıpları ile ilgili parametrelerin belirlenmesi amacıyla aşağıdaki deneylerden hangisi yapılmaktadır?
Kilitli rotor deneyi |
Stator sagısı DC deneyi |
Boş çalışma deneyi |
Motor izolasyon deneyi |
Motor kaçak akım deneyi |
Boş çalışma deneyi asenkron motorun sürtünme kayıpları ve boş çalışma bileşenlerini belirlemek amacıyla gerçekleştirilir. Doğru cevap C'dir.
8.Soru
Bir elektromekanik sistemde akı yoğunluğu değeri 0.5 T, bobinin boyu 0.3 m, yarıçapı 0.05m ve sarım sayısı 150 olarak verilmiştir. Bobinin 2 A akım taşıması sonucunda enedüklenecek moment ne kadardır?
2.25 Nm |
1.5 Nm |
1.75 Nm |
2.00 Nm |
2.50 Nm |
Bobine etkiyen toplam moment,
T = BNIlr 2 (Nm) formülü ile belirlenir. Bu formüle göre toplam moment 2.25 Nm olarak hesaplanır.
9.Soru
Elektrik devrelerindeki akım ve direncin manyetik devrelerdeki karşılıkları sırasıyla aşağıdakilerden hangisinde doğru olarak verilmiştir?
Manyetik akı - Manyetik geçirgenlik |
Manyetik akı - Relüktans |
Manyetomotor kuvvet - Direnç |
Manyetomotor kuvvet - Relüktans |
Manyetik akı yoğunluğu - Manyetik geçirgenlik |

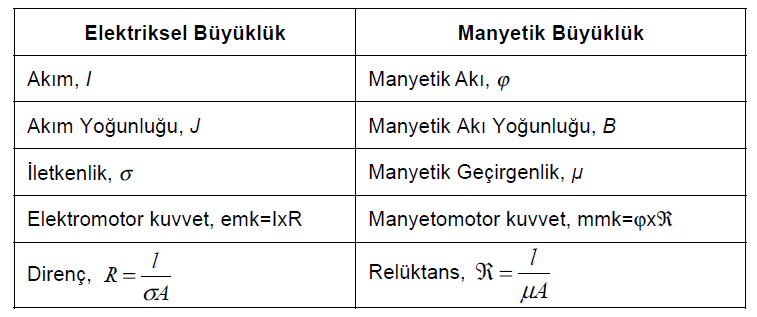

Elektriksel büyüklüklerin manyetik karşılıkları aşağıdaki tabloda gösterilmektedir.
10.Soru
Şekilde verilen devre için, akının ortalama yolu 20 cm, sargının sarım sayısı 1000 ile verilmiştir. Çalışma noktasında nüvede kullanılan manyetik geçirgenlik değeri 7.63×10^-3 H/m ve nüvede oluşan manyetik akı yoğunluğu 0,7 T oldu
1×10^-2
|
2×10^-2
|
3×10^-2
|
4×10^-2
|
5×10^-2
|
11.Soru
Verilen şekile göre bu bobin aşağıdaki sınıflandırmalardan hangisine dahildir?
Kesirsel adımlı bobin |
Tam adımlı bobin |
Yarım adımlı bobin |
Tam bobin |
Yarım bobin |
Eğer bobin adımı ’den küçük olursa bu bobin kesirsel adımlı bobin olarak isimlendirilir. Yani bobin adımı normal değerinden kısaltılmıştır. Doğru cevap A'dır.
12.Soru
1000 sarımlı, 1000 mm uzunluğunda, 40 mm çaplı solenoid, kağıt bir tüp üzerine sarılmıştır. Solenoidin endüktansı aşğıdakilerden hangisine eşittir?
1.58 (H)
|
3.16 (H)
|
6.31 (H)
|
12.63 (H)
|
25.26 (H)
|
13.Soru
I. Konum açısı
II. Açısal ve Çizgisel Hız
III. Açısal ve Çizgisel İvmelendirme (Hızlanma)
Yukardaki seçeneklerden hangisi elektromekanik sistemlere ilişkin davranışları açıklamakta kullanılan mekanik büyüklüklerdendir?
Yalnız I |
Yalnız II |
I ve II |
I, II ve III |
II ve III |
Elektromekanik sistemlere ilişkin davranışları açıklamakta konum açısı, açısal ve çizgisel hız, açısal ve çizgisel ivmelendirme kullanılan bazı terimlerdir.
14.Soru
Bir polarite için aşağıdaki ifadelerden hangisi yanlıştır?
Polarite sargı sarım yönlerine bağlıdır.
|
Transformatörler polariteye göre paralel bağlanır.
|
Sargı polaritesi sargılara uygulanan gerilimlerin yönlerini belirler.
|
Sargı polaritesi sargılarda indüklenen gerilimlerin yönlerini belirler.
|
Sargı polaritesi sargılardan geçen akımların yönlerini belirler.
|
15.Soru
Asekron motorlarda motorun hızı aşağıdakilerden hangisi bağlıdır?
Stator gerilimine
|
Rotor direncine
|
Besleme gerilimi frekansına
|
Kutup sayısına
|
Hepsi
|
16.Soru
Asenkron motorların stator sarımları için kullanılan “bir kutup bölgesinde bir fazın kullanacağı oluk sayısı” hangi terimle ifade edilir?
Bobin açısı
|
Renk sayısı
|
Bobin adımı
|
Oluk adımı
|
Oluk açısı
|
17.Soru
9.8 kV'lık bir transformatörün toplam kayıpları 200 Watt'tır. Transformatörün tam yük verimi, güç katsayısı 1 için kaçtır?
%92
|
%94
|
%96
|
%98
|
%99
|
18.Soru
"Soft starter veya yumuşak yol vericiler ........... tabanlı devrelerdir." Boşluğa gelecek doğru seçenek aşağıdakilerden hangisidir?
Tristör |
Reosta |
Sargı |
Kontaktör |
Zaman rölesi |
Soft starter veya yumuşak yol vericiler güç elektroniği (tristör) tabanlı devrelerdir. Bu devreler yardımıyla bir asenkron motorun ilk kalkınma anında şebekeden çektiği akım motora ilk kalkınmada uygulanan gerilim kontrol edilerek belli sınırlar asarında tutulur. Soft starter motora uygulanan gerilim ve motor akımı izlenerek ayarlanır. Soft starter ile çalıştırılan bir asenkron motora uygulanan gerilimin istenilen değerde ayarlanması, motorun kalkış ve duruş süresinin ayarlanması mümkündür. Bu cihazlar motor güçlerine göre kullanılırlar. Motor gerilimi ve akımı tristörlerin tetikleme açıları kontrol edilerek ayarlanır. Doğru cevap A'dır.
19.Soru
Bir sarımda indüklenen gerilimde hava aralığında oluşan manyetik alan dağılım biçimi, rotor tekerleği yapısı sebebiyle şekli nasıl olur?
Üçgen |
Testere |
Doğrusal |
Eliptik |
Sinüsoidal |
Hava aralığında oluşan manyetik alan dağılımı biçimi, rotor tekerleği yapısı sebebiyle sinüsoidaldir.
20.Soru
Şekilde asenkron motorların güç akış diyagramı verilmiştir. Bu diyagramdan yola çıkarak Pfw ile gösterilen güç aşağıdakilerden hangisini belirtmektedir?
Sürtünme ve rüzgar kayıpları |
Stator demir kayıpları |
Stator bakır kayıpları |
Rotor bakır kayıpları |
Hava aralığı gücü |
Bir asenkron motorun girişine elektriksel güç (Pg) uygulandığında bu gücün bir kısmı stator demir kayıplarını (Pnüve), bir kısmı da stator bakır kayıplarını (Pscu) karşılar. Geri kalan güç hava aralığı gücü (Pag) olarak adlandırılır ve statordan rotora aktarılır. Rotora aktarılan gücün bir kısmı rotor bakır kayıplarını (Prcu) karşılar. Geri kalan (Pconv) güç mekanik güce dönüşür. Mekanik gücün bir kısmı da mekanik sürtünme ve rüzgar kayıplarını karşılar (Pfw), geri kalan güç motorun çıkış gücüdür (Po). Doğru cevap A'dır.
-
