Elektrik Tesisat Planları Ara 13. Deneme Sınavı
Toplam 20 Soru1.Soru
Aşağıdakilerden hangisi tabloda kullanılan araç ve gereçlerden birisi değildir?
Sigorta |
Şalter |
Termostat |
Sayaç |
Bir ve üç fazlı topraklı priz |
Doğru cevap C'dir.
2.Soru

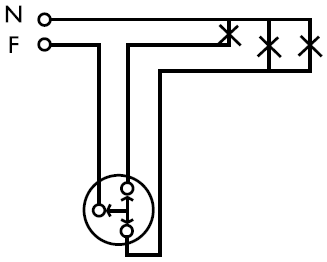

Yukarıdaki şekilde görülen anahtar tipi aşağıdakilerden hangisidir?
Adi (Normal) anahtar |
Komütatör anahtar |
Grup aahtarı |
Vaviyen anahtar |
Deviyatör (Ara Vaviyen) Anahtar |

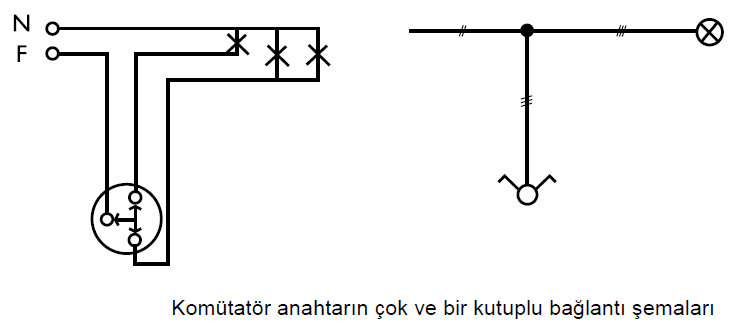

Komütatör anahtarlar iki ya da iki grup lambayı hepsini birden veya belli bir sıraya göre ayrı ayrı yakıp söndüren anahtarlardır. Yapılışlarına göre üç sabit üç hareketli üç sabit iki hareketli kontağı bulunur. Anahtarların ortak kontağı daima akım-taşıyan iletkene diğer kontak uçları İse iki ayrı lamba veya lamba gruplarının duylarının orta kontağına bağlanmalıdır.
Doğru cevap B'dir.
3.Soru
- TS (Türk standartları)
- VDE (Alman standartları)
- IEC (İnternational Electrical Comission)
- BS (British Standart)
Kablolar yukarıdaki standartlardan hangilerine göre sınıflandırılmaktadır?
I ve II |
II ve III |
I, II ve III |
III ve IV |
I, II, III ve IV |
Kablolar; TS (Türk standartları), VDE (Alman standartları), IEC (İnternational Electrical Comission), BS (British Standart) sembollerine göre sınıflandırılmaktadır. Doğru cevap E'dir.
4.Soru
Yangın ihbar sistemlerinde kullanılan sembolün anlamı aşağıdakilerden hangisidir?
Anahtar |
Yangın ihbar aygıtı |
Tek fazlı şartel |
Hoparlör |
Panel |
İlgili sembol panel anlamına gelmektedir. Doğru cevap E’dir.
5.Soru
Topraklama geriliminin, insan tarafından köprülenebilen bölümüne ne ad verilir?
Tehlikeli gerilim |
Dokunma gerilimi |
Topraklayıcı gerilim |
Hata gerilimi |
Alçak gerilim |
Alçak gerilim, etken değeri 1000 Volt ya da 1000 Voltun altında olan gerilimdir. Tehlikeli gerilim, etkin değeri 50 V üzerinde olan gerilimdir. Topraklayıcı gerilim, bir topraklayıcı ya da topraklama tesisi üzerinden akım geçmesi durumunda bunlarla referans toprağı arasında meydana gelen gerilimdir. Hata gerilimi ise aygıtların gövdeleri arasında ya da bu gövdelerle referans toprağı arasında hata durumunda meydana gelen gerilimdir. Soruda verilen tanım dokunma gerilimine aittir. Doğru cevap B şıkkıdır.
6.Soru
Proje onay geçerlilik süresi ile ilgili olarak, tesise başlama müddeti onay tarihinden itibaren kaç yıldır?
1 |
2 |
3 |
5 |
10 |
Tesise başlama müddeti onay tarihinden itibaren 3 yıldır.
7.Soru

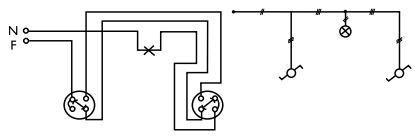

Yukarıda çok ve bir kutulu bağlantı şemaları verilen anahtar türü aşağıdakilerden hangisidir?
Vaviyen Anahtar |
Grup anahtarı |
Adi anahtar |
Deviyatör anahtar |
Komütatör anahtar |
Deviyatör (Ara Vaviyen) Anahtar
Vaviyen anahtarlarla birlikte bir veya bir grup lambayı ikiden fazla yerden kontrol etmek için kullanılan anahtarlardır. Dört hareketli, dört sabit kontaklıdırlar. Vaviyen anahtar tesisin başlangıç ve bitim yerlerinde kullanılır. Tesis kurulumu vaviyen anahtarlardaki gibidir. Vaviyen anahtarların diğer kontaklarından çıkan hatlar ise deviyatör anahtarların kontaklarına çapraz yani karşılıklı bağlanırlar. Bu anahtarlar da vaviyen anahtarların kullanıldığı yerlerde daha çok yerden kumanda etmek için kullanılırlar. Benzer yerlerde deviyatör yerine aynı görevi basit bir şekilde yapması için zois sistemi de kullanılabilir.
8.Soru
- Çatlaklar
- Kırılmalar
- Korozyon
- Birleşme yerindeki gevşemeler
- Aşınma
Yukarıda verilenlerden kaç tanesi bir zayıf akım tesisatında görülen arızalardandır?
1 |
2 |
3 |
4 |
5 |
Verilen arızaların tamamı görülmektedir.
9.Soru
sembolü hangi anlama gelmektedir?
Kapı otomatı |
Zil trafosu |
Merdiven otomatı |
Televizyon prizi |
Telefon hattı |
İlgili sembol zil trafosu anlamına gelmektedir. Doğru cevap B’dir.
10.Soru
İçerisindeki kontakların temas etmesi veya etmemesine bağlı olarak bağlandığı elektrik devreye akım geçişini kontrol etmeye yarayan anahtara ne ad verilir?
Deviyatör (ara vaviyen) anahtar |
Vaviyen anahtar |
Adi (normal) anahtar |
Grup anahtarı |
Komütatör anahtar |
Adi (Normal) Anahtar
Bu anahtarlar içerisindeki kontakların temas etmesi veya etmemesine bağlı olarak bağlandığı elektrik devreye akım geçişini kontrol etmeye yararlar. Bu kontaklar sabit ve hareketli olmak üzere iki tanedir
11.Soru
Aşağıdakilerden hangisi alçak gerilim olarak tanımlanır?
Etkin değeri 400 V ve altındaki gerilimler. |
Etkin değeri 500 V ve altındaki gerilimler. |
Etkin değeri 750 V ve altındaki gerilimler. |
Etkin değeri 1000 V ve altındaki gerilimler. |
Etkin değeri 1500 V ve altındaki gerilimler. |
Etkin değeri 1 kV ve altındaki gerilimler alçak gerilim olarak tanımlanırlar.
12.Soru
3 metre yükseklikteki bir lambanın sağladığı toplam akı 100 lm'dir. Bu lambanın düşeyiyle 53° yapacak şekilde zeminde bulunan noktanın yatay aydınlık düzeyi nedir?
1/π |
2/π |
3/π |
4/π |
5/π |
Lambayla α açıda bulunan noktadaki yatay aydınlık düzeyi;
ve h yükseklik olduğuna göre
I = 100/4π
r = 3/(3/5) = 5
Ed = (100/4π)/5² = 1/π olarak bulunur.
Doğru cevap A'dır.
13.Soru
Elektrik enerjisini ihtiyaç duyulan yerlerde kullanmak üzere, elde edildiği yerden tüketim merkezlerine kadar taşınmasına ve kumanda edilerek harcanması için yapılan tesislerin tümüne elektrik tesisleri denir.
Telefon Tesisatı |
Proje |
İç tesisat |
Dış tesisat |
Elektrik tesisleri |
Elektrik enerjisini ihtiyaç duyulan yerlerde kullanmak üzere, elde edildiği yerden tüketim merkezlerine kadar taşınmasına ve kumanda edilerek harcanması için yapılan tesislerin tümüne elektrik tesisleri denir.
14.Soru
İki veya iki grup lambayı sıra ile yakıp söndüren iç tesisat anahtar türü aşağıdakilerden hangisidir?
Adi (normal) anahtar |
Komütatör anahtar |
Grup anahtarı |
Vaviyen anahtar |
Deviyatör anahtar |
Doğru cevap C'dir.
15.Soru
Anma gerilimi 250 V’a kadar olan elektrik devrelerinde kullanılacak anahtarların anma akımı kaç A’den aşağı olmamalıdır?
2 |
4 |
10 |
16 |
32 |
Anma gerilimi 250 V’a kadar olan elektrik devrelerinde kullanılacak anahtarların anma akımı 10 A’den aşağı olmamalıdır.
16.Soru
UHF Antenlerinin empedansı kaç ohm olmalıdır?
60 |
75 |
90 |
105 |
120 |
Empedansı 75 ohm, rüzgâra karşı dayanıklılığı yüksek olmalıdır. Doğru cevap B'dir.
17.Soru
Aşağıdakilerden hangisi dağıtım tablosu tiplerinden birisi değildir?
Açık tip |
Kapalı tip |
Kapalı hava tipi |
Açık hava tipi |
Dolap tipi |
Dağıtım tabloları aşağıdaki tiplerde olabilir. Bunlar:
- Açık tip
- Kapalı tip
- Duvar tipi
- Dolap tipi
- Açık Hava tipi olarak sıralanabilir.
18.Soru
Bir zayıf akım tesisatına bakım ve onarım yapma gereksinimi çeşitli arızalardan kaynaklanabilir. Aşağıdakilerden hangisi en çok rastlanılan arıza tiplerindendir?
Uygun olmayan çevre faktörleri |
Yetersiz Yağlama |
Eskime |
Kirlilik |
Titreşimler |
Bakım ve Onarım Yapma: Bir zayıf akım tesisatına bakım ve onarım yapma gereksinimi çeşitli arızalardan kaynaklanabilir. Bunlardan en başta gelenlerini şunlardır; En çok rastlanan arıza tiplerini aşağıdaki gibi sıralanabilir; Çatlaklar, Kırılmalar, Deformasyonlar, Aşınma, Korozyon, Erozyon, Boşluk oluşumu, Malzeme yoğunluğu, Eskime, Kesilme, Birleşme yerlerindeki gevşemeler vb.
19.Soru
"Gazın ayrışması esnasında ortamda oluşan farklı iyonlaşmayı belirleyip elektriksel kumanda veren dedektörlerdir."
Aşağıdaki şıklardan hangisi üstte verilen tanıma uygun dedektördür?
Genleşme tesiriyle çalışan dedektörler |
Bimetal termik dedektör |
Optik etkili duman dedektörü |
İyonizasyon etkili duman dedektörü |
Yarı iletkenli termik dedektörler |
İyonizasyon etkili duman dedektörü: Gazın ayrışması esnasında ortamda oluşan farklı iyonlaşmayı belirleyip elektriksel kumanda veren dedektörlerdir. Doğru cevap D'dir.
20.Soru
İnce çelik saçtan yapılan, paslanmaya karşı özel bir maddeyle kaplanan boru tipi aşağıdakilerden hangisidir?
Bergman Boru |
Peşel Boru |
PVC Boru |
Spiral Boru |
Çelik (Ştalpanzer) Boru |
Peşel boru çeşidi ince çelik saçtan yapılır. İç kısmı yalıtımsızdır, paslanmaya karşı özel bir madde ile kaplanır. Eski evlerde sıva altı tesisatlarında görülebilirler. Günümüzde kullanılmamaktadır. Doğru cevap B'dir.
-
