Resimde görülen kablo taşıma işlemi, kablo kanalıdır.

Bir Fazlı Sayaç

Ana iletken (Faz iletkeni) (L1, L2, L3): Elektrik enerji kaynaklarını tüketicilere bağlayan, fakat orta noktadan ya da yıldız noktasından çıkmayan iletkenlerdir.

Doğru cevap B'dir.

Elektrik tesisat projelerinde Türk telekom giriş terminal kutusunu temsil etmektedir.

U: Gerilim (V, ülkemiz şebeke şartlarında 3 faz için 380 V alınır)

Kapasitenin birimi Farad’dır. Yukarıdaki bağıntıdan da görüldüğü gibi bir kondansatörün kapasitesi ortamın dielektrik sabitine, elektrotların yüzeyine ve elektrotlar arası mesafeye bağlıdır. Gerilim değerine, yüklenme veya boşalma süresine bağlı değildir.

Gerilim düşümü hesabı, en uzun ve yüklü linye bu linye ile bu linye öncesi kolon ve hattı esas alınarak yapılır. Aydınlatma elektrik tesisatları gerilim düşümü hesabında, kofra sonrası gerilim düşümünün, %1,5’u geçmemesi gerekir. Eğer hesaplanan değer %1,5’dan fazla olacak olursa, iletken kesiti arttırılmalıdır. 1 fazlı elektrik tesisatlarında gerilim düşümü hesapları,

 eşitliği dikkate alınarak gerçekleştirilir. Burada,
L: Hat uzunluğu (m)
N: Güç (W)
K: İletkenlik (mho, bakır için 56 alınır)
S: Kesit (mm²)
U: Gerilim (V, ülkemiz şebeke şartlarında 1 faz için 220 V alınır) olarak alınır. 200 katsayısı, çıkan değeri yüzde olarak gösteren 100 sayısı ile, faz-nötr iletkenlerinin gerektirdiği 2 katsayısının çarpımından gelmektedir. Aşağıda, Şekil 7.8 ve Şekil 7.9’daki elektrik tesisat planları için gerilim düşümü hesabı ile kesit kontrolü görülmektedir.

Kolon şemalarının sigorta akım değerleri ile şalterlerin akım değerleri, TEDAŞ girişinden linyelere doğru büyük akım değerinden küçüğe doğru sıralanmalıdır. Tesise enerji girişinden başlayarak, sigorta cinsi ve akım değerleri, uzunluğu, kablo cinsi ve kesiti, sayaç, ana şalter, ana ve dağıtım panoları, panolar üzerinde bulunan ölçü aletleri ve ölçme alanları, linye sigortaları ve cinsleri, linye şalterleri cinsi ve akım değerleri, topraklama ve topraklama iletkenleri kolon şemasında yer almalıdır. Kolon şemasında, eğer faturalandırma bir yerden yapılacak ise, ana panoda tek sayaç ve ana panodan enerji alan dağıtım panoları gösterilir. Doğru cevap B’dir.

Elektrik kuvvet tesislerinden beslenen tüm alıcılar ve üç fazlı prizler ayrı linyelerden beslenmelidir.

İlgili sembol ışık dağıtım tablosu anlamına gelmektedir. Doğru cevap A'dır.

Elektrik tesisatında seçilen iletken kesitinin taşıdığı akım bakımından yeterli olup olmadığına ısınma kontrolü açısından da bakılır. 1 fazlı elektrik tesisatı için ısınma kontrolü yapılırken  eşitliğine göre akım bulunarak, bu akımın tablodan kontrolü yapılır.

Soruda verilen değerler kullanılarak yatay topraklama eşdeğer direnci (R_y) ve dikey topraklama eşdeğer direnci (R_ç) aşağıdaki şekilde bulunur:

R_y ve R_ç değerlerinin elde edilmesi ile R_e değeri aşağıdaki formül kullanılarak bulunur:

Buna göre, doğru cevap A şıkkıdır.

Mermer Tablolar
İşçiliğinin zor olması, kırılgan olması, nem alıcı olması, yapımında kullanılan malzemenin ağır alması gibi sebebiyle kullanımı yasaklanmış bir tablo çeşididir. Eski binalarda rastlanılabilir.

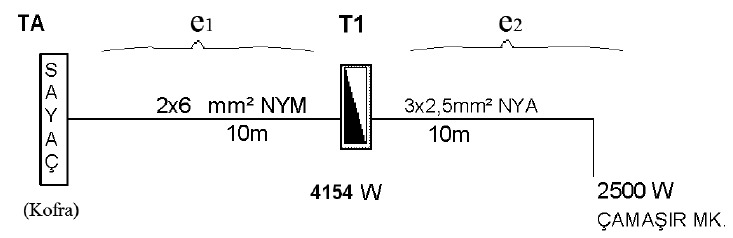

%e = %e1 + %e2

%e = 0,51 + 0,737 = % 1,247 olarak bulunur

Doğru cevap B'dir.

Temel topraklaması aynı zamanda, yıldırımdan korunma tesislerindeki topraklama görevini görür. Bunun içinde bina çevresinde çıkışlar bırakılmalıdır. Bu çıkışlarda kullanılacak iletken kesiti minimum 50 mm2 olmalıdır.

Aydınlatma ve priz linyelerindeki kurulu güç değerlerini toplarsak toplam kurulu güç değerini 10000 W olarak buluruz. Eş zamanlılık katsayısı, toplam talep edilen güç değerinin kurulu güç değerine bölünmesi ile bulunur:

Buna göre doğru cevap E şıkkıdır.
