Elektrik Tesisat Planları Final 9. Deneme Sınavı
Toplam 20 Soru1.Soru
Aşağıdakilerden hangisi Sıcaklığa Dayanıklı Kablolar için söylenebilir?
Abone dağıtımlarında ve bina içi tesisatlarda santrallerinde kullanılırlar. |
Polietilen yalıtkan, ,nem içermeyen ve dielektrik özelliği olan polyester bant, gri renkli PVC dış kılıfl elektrolitik bakır iletkenden oluşurlar. |
Radyo frekans sinyallerin aktarılmasında kullanılır. |
Cam fiberden yapılmıştır, ışık aktarımı yapılmaktadır, aktarılan ışık dönüştürücü vasıtasıyla tekrar elektrik sinyaline çevrilir, |
Aydınlatma elemanlarının ve cihazlarının bağlantılarında, şalt cihazlarının bağlantılarında, panoların iç bağlantılarında, 180 ila 250 ºC arası sıcaklıkta kullanılabilirler. |
Aydınlatma elemanlarının ve cihazlarının bağlantılarında, şalt cihazlarının bağlantılarında, panoların iç bağlantılarında, 180 ila 250 ºC arası sıcaklıkta kullanılabilirler.
2.Soru
Elektrik kuvvet tesisatı TN olarak gerçekleştirilecekse, her alıcı yada üç fazlı prize kaç hat götürülmelidir?
1 |
2 |
3 |
4 |
5 |
Elektrik kuvvet tesisatı TN olarak gerçekleştirilecekse, her alıcı yada üç fazlı prize 5 hat (3 faz +1 nötr + 1 koruma) götürülmelidir.
3.Soru
- Generatörler
- Bobinler
- Transformatörler
Yukarıdakilerden hangisi/hangileri reaktif güç tüketicileri arasında yer almaktadır?
Yalnız I |
I ve II |
Yalnız II |
II ve III |
I, II ve III |
Generatörler, bobinler ve transformatörler reaktif güç tüketicileri arasında yer almaktadır. Doğru cevap E'dir.
4.Soru
Bir ayırma transformatörüne en çok kaç amper akım çeken 1 fazlı tüketiciler bağlanabilir ?
10 |
12 |
16 |
24 |
20 |
16 A. Doğru cevap C'dir.
5.Soru
Alternatif akım altındaki kondansatörlerin geçen akıma direnç gibi karşı koyduğu dirence ne ad verilir?
Açısal frekans |
Kapasitif reaktans |
İletim hattının empedansı |
İletim hattının aktif gücü |
Hat empedansının kapasitansı |
Alternatif akım altındaki kondansatörlerin geçen akıma direnç gibi karşı koyduğu dirence kapasitif reaktans denir. Doğru cevap B'dir.
6.Soru
Elektrikli cihazların madeni muhafazalarının, nötr hattı ile iletken olarak bağlanmasına ne denir ?
topraklama |
sıfırlama |
yalıtım |
ayırma |
iletkenleme |
İnsanları tehlikeli temas gerilimlerine karşı korumak için tüketicilerin işletme akım devresine ait olmayan ve bir izolasyon hatası sonucunda gerilim altında kalabilen iletken kısımların, örneğin madeni muhafazaların, nötr hattı ile iletken olarak bağlanmasına “sıfırlama” denir. Doğru cevap B'dir.
7.Soru
Gerilim düşümü hesaplarında Kesit (mm²) kısaca nasıl tanımlanır?
L |
N |
K |
S |
U |
S: Kesit (mm²)
8.Soru
Dikey sütunda genişlik, uzunluk, alan, armatörün kullanıldığı yer, yansıtma katsayıları gibi bilgilerin ve sayısal karşılıklarının bulunduğu bir çizelge projenin hangi aşamasıdır?
Kolon şeması |
Aydınlatma tablosu |
Özel şartname |
Maliyet hesabı |
Akım planı |
Aşağıdaki görselde bir projeye ait aydınlatma tablosu verilmiştir.
9.Soru
Endüstriyel kuruluşların güç faktörü aşağıdaki hangi değerler arasında değişmektedir?
0.2 ile 0.5 |
0.3 ile 0.6 |
0.6 ile 0.9 |
0.9 ile 0.12 |
0.12 ile 0.15 |
Endüstriyel kuruluşların güç faktörü 0.6 ile 0.9 arasında değişmektedir. Doğru cevap C'dir.
10.Soru
Temel amacı topraklama olmayan, fakat topraklayıcı olarak etkili olan, toprakla veya suyla doğrudan doğruya veya beton üzerinden temasta bulunan yapıların çelik bölümleri, boru tesisatları, temel kazıkları gibi metal parçalardır.
Yukarıdaki tanım hangisi için geçerlidir?
Temel amacı topraklama olmayan, fakat topraklayıcı olarak etkili olan, toprakla veya suyla doğrudan doğruya veya beton üzerinden temasta bulunan yapıların çelik bölümleri, boru tesisatları, temel kazıkları gibi metal parçalardır.
Yukarıdaki tanım hangisi için geçerlidir?
Şerit topraklayıcı |
Boru ve profil topraklayıcı |
Örgülü iletken topraklayıcı |
Doğal topraklayıcı |
Topraklayıcı etkisi olan kablo |
Doğal topraklayıcı: Temel amacı topraklama olmayan, fakat topraklayıcı olarak etkili olan, toprakla veya suyla doğrudan doğruya veya beton üzerinden temasta bulunan yapıların çelik bölümleri, boru tesisatları, temel kazıkları gibi metal parçalardır.
11.Soru
Toplam güç değeri 6000 Watt olan 1 fazlı elektrik tesisatında ısınma kontrolü yapılmak istenmektedir. Yapılan kontrol sonucunda, bu elektrik tesisatı için aşağıdaki akım değerlerinden hangisine sahip bir sigorta kullanılabilir?
15 A |
20 A |
25 A |
33 A |
45 A |
Elektrik tesisatında seçilen iletken kesitinin taşıdığı akım bakımından yeterli olup olmadığı ısınma açısından da kontrol edilebilir. 1 fazlı elektrik tesisatı için ısınma kontrolü yapılırken aşağıdaki eşitliğine göre akım bulunarak, bu akımın tablodan kontrolü yapılır:
Buna göre, toplam güç değeri 6000 W olan 1 fazlı elektrik tesisatı için ısınma kontrolü aşağıdaki gibi yapılır:
Bu değer 6 mm2 kesitli iletken için yer alan 45 A sürekli akım değerinden küçük olduğu için, kesit ısınma açısından uygun kabul edilir. Doğru cevap E şıkkıdır.
12.Soru
Aşağıdakilerden hangisi topraklama parametreleri arasında yer almaz?
Koruma topraklaması |
Koruma iletkeni |
Temel topraklama |
Faz korumaları |
Nötr (N) veya PEN |
Topraklama kavrvramındaki çeşitli parametreler şunlardır:
-
Koruma topraklaması
-
Potansiyel dengeleme barası
-
Topraklama iletkeni
-
Koruma iletkeni
-
A.G.kabloları
-
Nötr (N) veya PEN
-
İşletme topraklaması (Topraklamaların birleşmesi şartlarının geçerli olması halinde)
-
Potansiyel düzenleyici topraklayıcılar
-
Temel topraklama
-
Derin topraklayıcı
Doğru yanıt "D" seçeneğidir.
13.Soru
Aşağıdakilerden hangisi kolon şeması için doğru verilmemiştir?
Sigorta cinsi ve akım değerleri kolon şemasında yer almalıdır. |
Yapı bağlantı hattı, ana kolon, kolon ve linye hatları da olmak üzere tüketiciye kadar olan elektrik tesisat bağlantılarının tek hat şeklinde gösterilir. |
Kolon şemalarının sigorta akım değerleri ile şalterlerin akım değerleri küçük akım değerinden büyük akım değerine göre sıralanır. |
Panolar üzerinde bulunan ölçü aletleri ve ölçme alanları kolon şemasında yer almalıdır. |
Topraklama ve topraklama iletkenleri kolon şemasında yer almalıdır. |
Kolon şemalarının sigorta akım değerleri ile şalterlerin akım değerleri, TEDAŞ girişinden linyelere doğru büyük akım değerinden küçüğe doğru sıralanmalıdır.
14.Soru
Şebekenin orta noktasına veya yıldız noktasına bağlanan, elektrik enerjisinin iletilmesine katkıda bulunan bir iletkene ne denir?
Şebekenin orta noktasına veya yıldız noktasına bağlanan, elektrik enerjisinin iletilmesine katkıda bulunan bir iletkene ne denir?
Nötr iletkeni (N) |
Ana iletken (Faz iletkeni) (L1, L2, L3) |
Koruma iletkeni (PE) |
Koruma iletkeni + nötr iletkeni (PEN) |
Fonksiyon topraklama iletkeni (FE) |
İletken çeşitleri:
-
Ana iletken (Faz iletkeni) (L1, L2, L3): Elektrik enerji kaynaklarını tüketicilere bağlayan, fakat
orta noktadan ya da yıldız noktasından çıkmayan iletkenlerdir.
-
Nötr iletkeni (N): Şebekenin orta noktasına veya yıldız noktasına bağlanan, elektrik enerjisinin iletilmesine katkıda bulunan bir iletkendir (d.a. sistemlerinde kaynağın orta noktasına bağlanan iletkene de orta iletken denir).
-
Koruma iletkeni (PE): Elektriksel olarak tehlikeli gövde akımlarına karşı alınacak güvenlik önlemleri için işletme elemanlarının açıktaki iletken bölümlerini:
-
Potansiyel dengeleme barasına,
-
Topraklayıcılara,
-
Elektrik enerji kaynağının topraklanmış noktasına, bağlayan iletkendir.
-
-
Koruma iletkeni + nötr iletkeni (PEN): Koruma iletkeni ile nötr iletkeninin işlevlerini bir iletkende birleştiren topraklanmış iletkendir.
-
Fonksiyon topraklama iletkeni (FE): Yalnızca fonksiyon topraklaması için kullanılan bir topraklama iletkenidir.
15.Soru
Kuvvet tesisatı mimari planları, elektrik kuvvet tesisat planı ve aydınlatma tesisat planının üzerinde gösterileceği mimari planlardır. Bu planlarda, taşıyıcı kolonlar ve kirişler, duvarlar, kapılar ve pencereler, merdivenler, boşluklar, bacalar, asma katlar vb. ayrıntılar gösterilmelidir.
Bu planlarda çoğunlukla aşağıdaki ölçeklerden hangisi kullanılır?
1/1 |
1/10 |
1/15 |
1/25 |
1/50 |
Kuvvet tesisatı mimari planları, Şekil 8.1’de görüldüğü gibi elektrik kuvvet tesisat planı ve aydınlatma tesisat planının üzerinde gösterileceği mimari planlardır. Bu planlarda, taşıyıcı kolonlar ve kirişler, duvarlar, kapılar ve pencereler, merdivenler, boşluklar, bacalar, asma katlar vb. ayrıntılar gösterilmelidir. Çoğunlukla 1/50 ölçekli, bazen de 1/100 ölçekli olarak kullanılan bu mimari planlar, çok büyük işletmelerde 1/200 gibi ölçeklerde de olabilmektedir.
16.Soru
I. Aşırı reaktif güç tüketiminden dolayı önden cezalar azalır.
II. Görünür güç talebi azalır.
III. Kablolarda kayıplar azalır.
Yukarıdakilerden hangisi veya hangileri Grup kompanzasyonun avantajlarından biridir?
Yalnız I |
Yalnız II |
I – II |
I – III |
I – II – III |
Grup kompanzasyonun avantajları;
- Aşırı reaktif güç tüketiminden dolayı önden cezalar azalır.
- Görünür güç talebi azalır.
- Transformatörün üzerindeki yük azalır, trafo rahatlar. Gerektiğinde daha fazla aktif güç üzerine alabilir.
- Kullanılan kablo kesitleri azalabilir ya da kesit aynı kalıp daha fazla yüklenebilir.
- Kablolarda kayıplar azalır.
17.Soru
Kaçak akım rölesinin ana panoda 300A olması hangi amaca hizmet eder?
Yangına karşı koruma |
Hayat koruma |
Isınma kontrolü |
Arıza kontrolü |
Topraklama |
Kaçak akım rölesi ana panoda yangın koruma amaçlı 300 A, diğer panolarda ise hayat koruma amaçlı 30 mA olmalıdır.
18.Soru

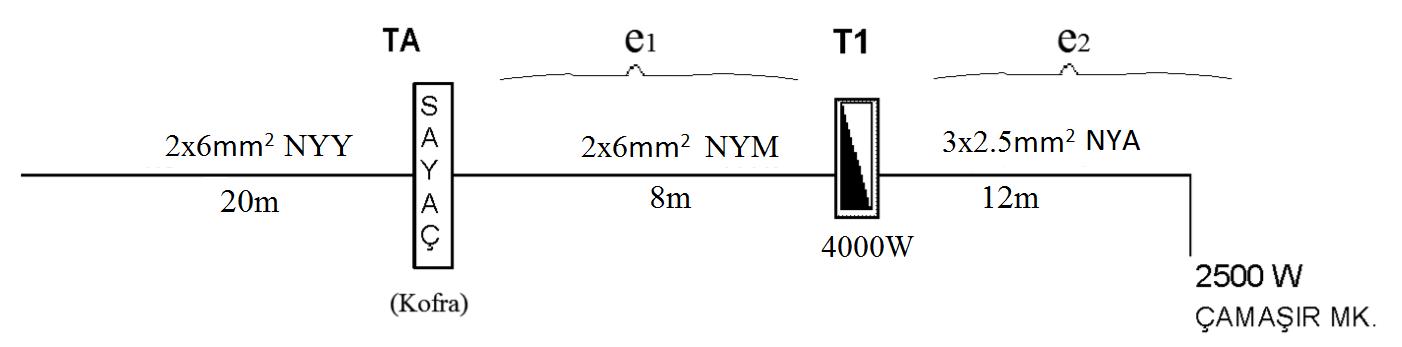

Yukarıdaki şekilde bir yapıdaki en uzun ve yüklü linye için tek hat şeması verilmiştir. Verilen şekle göre, kofra sonrası gerilimin düşümü (%e1+%e2) nedir?
1.08 |
1.10 |
1.28 |
1.35 |
1.46 |
1 fazlı elektrik tesisatlarında gerilim düşümü hesapları aşağıdaki eşitlik kullanılarak bulunur:
Verilen soru dikkate alındığında %e1 ve %e2 aşağıdaki şekilde elde edilir:
Böylece kofra sonrası gerilim düşümü bulunur:
Doğru cevap C şıkkıdır.
19.Soru
Son yıllarda dünyada boy gösteren elektrik krizi aşağıdakilerden hangisine yol açmıştır?
Daha fazla enerji tüketimine |
Enerji üretimini durdurmaya |
Enerji kaynaklarının tükenmesine |
Enerji veriminin azalmasına |
Araştırmacıların yeni enerji kaynaklarına yönlenmesine |
Dünyamızda son yıllarda boy göstermeye başlayan enerji krizi araştırmacıları yeni enerji kaynaklarına yönlendirirken, aynı zamanda enerjinin daha verimli kullanılmasına ve daha verimli sistemlerin tasarlanmasına yönelik çalışmalar yapmasına da yönlendirmiştir.
20.Soru
Aşağıdakilerden hangisi merkezi kompanzasyonun dezavantajlarındandır?
Trafo rahatlar ve gerektiğinde daha fazla aktif güç üzerine alabilir |
Transformatörün üzerindeki yük azalır |
İletken kesitlerinde azalma olmaz ve güç kayıplarında azalma olmaz |
Görünür güç talebi azalır |
Aşırı reaktif güç tüketiminden dolayı önden cezalar azalır |
Merkezi kompanzasyonun dezavantajları; Reaktif akım tüm kabloların ve iletkenlerin üzerinden akmaya devam eder ve iletken kesitlerinde azalma olmaz ve güç kayıplarında azalma olmaz. Cevap C'dir.
-
