Elektromekanik Kumanda Sistemleri Ara 3. Deneme Sınavı
Toplam 20 Soru1.Soru
Aşağıdakilerden hangisi ya da hangileri Jog Buton için doğrudur? I. İki kontağının birer ucunun ortak olduğu butondur.II. Biri normalde kapalı, diğeri normalde açık iki adet kontağı vardır.III. Butona basılınca, kapalı olan kontak açılır, açık olan kontak kapanır.
Yalnız I
|
Yalnız II
|
I ve II
|
I, II ve III
|
II ve III
|
2.Soru
460V, 60 Hz, 4 kutuplu üç fazlı bir asenkron motorun tam yüklü durumdaki kayması %5 tir. Buna göre, aşağıdakilerden hangisi rotor hızıdır?
1800 d/d
|
1780 d/d
|
1750 d/d
|
1710 d/d
|
1650 d/d
|
3.Soru
Aşağıdakilerden hangisi kumanda kontak türlerinden biri değildir?
Kapatıcı kontak
|
Açıcı kontak
|
Enversör kontak
|
Silici kontak
|
Aktarıcı kontak
|
4.Soru
Bir asenkron motorun verimini hesaplamak için aşağıdakilerden hangisini bilmeye gerek yoktur?
Rotor giriş gücü |
Üretilen mekanik güç |
Watt cinsinden çıkış gücü |
Beygir cinsinden çıkış gücü |
Gerilim frekansı |
Bir asenkron motorun verimini hesaplamak için şu bilgiler gereklidir: Rotor giriş gücü, üretilen mekanik güç, watt ve beygir gücü cinsinden çıkış gücü. Gerilim frekansı ise asenkron motor hız kontrolü için gereklidir. Doğru yanıt E seçeneğidir.
5.Soru
Bir röle ve bu röleye bağlanmış S anahtarından oluşan röle tipine ne ad verilir?
Pistonlu zaman ölesi
|
Motorlu zaman rölesi
|
Bakır halkasız zaman rölesi
|
Bakır halkalı zaman rölesi
|
Kondensatörlü zaman rölesi
|
6.Soru
Herhangi iki terminal arasındaki potansiyel farkına ne ad verilir?
Hat gerilimi |
Hat akımı |
Faz gerilimi |
Faz akımı |
Faz empedansı |
Herhangi iki terminal arasındaki potansiyel farkına hat gerilimi denir. Doğru yanıt A seçeneğidir.
7.Soru
- Üretici firma
- Faz sayısı
- Yalıtkan sınıfı
- Kademe sayısı
- Bakır ve demir kayıpları
- Kuruluş biçimi
Yukarıda verilen bilgilerden kaç tanesine asenkron motorun üzerinde bulunan etiketten ulaşılabilir?
2 |
3 |
4 |
5 |
6 |
Asenkron motor üzerindeki etikette motora ait bakır ve demir kayıpları bulunmamakta bun karşın diğer verilen bilgiler bulunmaktadır. Dolayısıyla verilenlerden beşine ulaşmak mümkündür.
8.Soru
Üç fazlı, 50 Hz, hat gerilimi 400 V, hat akımı 15 A ve cos?=0,85 olan bir asenkron motorun toplam kayıpları 900 W ise bu motorun verimi yüzde kaçtır?
85,3 |
87,6 |
89,8 |
91,9 |
93,4 |
verim=Pout/Pin olduğundan; öncelikle motorun giriş gücünü bulmalıyız.
Pin=?3*400*15*0,85=8833 W ve toplam kayıplar 900 W ise Pout=8833-900=7933 W
verim ise; 7933/8833=0,898 yani yuzde 89,8 'dir.
9.Soru
Paket şalter ile ilgili aşağıdaki şıklardan hangisi doğrudur?
Kontaklar sabit parçası üzerine yerleştirilir.
|
Her bir diliminde sadece bir tane kontak bulunabilir.
|
Sabit olan parçasının adına eksantrik denir.
|
Her bir dilimi tak bir hareketli parçadan oluşur.
|
Dönen eksantrik parçanın girintileri karşısındaki kontaklar açık, çıkıntıları karşısındaki kontaklar kapalıdır.
|
10.Soru
Aşağıdaki hangi tür röle herhangi bir nedenle motorun aşırı akım çekmesi halinde, ısıtıcıdan geçen akımın tüpteki alaşımı eritmesi ve tüpün içindeki dönebilen diğer bir tüpün serbest kalarak kapalı bulunan kontağı açıp motoru devre dışı bırakması yoluyla çalışır?
Ergileyici alaşımlı termik aşırı akım rölesi |
Direkt ısıtmalı termik aşırı akım rölesi |
Endirekt ısıtmalı termik aşırı akım rölesi |
Manyetik aşırı akım rölesi |
Aşırı gerilim koruma rölesi |
Ergileyici alaşımlı termik aşırı akım rölesi: Herhangi bir nedenle motorun aşırı akım çekmesi halinde, ısıtıcıdan geçen akımın tüpteki alaşımı eritmesi ve tüpün içindeki dönebilen diğer bir tüpün serbest kalarak kapalı bulunan kontağı açıp motoru devre dışı bırakması yoluyla çalışır. Ancak bu aşırı akım rölelerinde akım ayarı yapılmaz. Dolayısıyla fazla kullanışlı değildir. Doğru yanıt A seçeneğidir.
11.Soru
"Katı, sıvı ve gazların sıcaklık derecelerinin sabit tutulması amacıyla kullanılan kumanda elemanı" tanımı aşağıdakilerden hangisi için doğrudur?
Röle
|
Termostat
|
Buton
|
Anahtar
|
Şalter
|
12.Soru
Aşağıdakilerden hangisi manyetik aşırı akım rölesinin yapısında bulunmayan bir elemandır?
Bobin
|
Piston
|
Palet
|
Yağ
|
Kontak
|
13.Soru
Aşağıdakilerden hangisi bir doğru akım zaman rölesidir?
Motorlu zaman rölesi
|
Pistonlu zaman rölesi
|
Termistörlü zaman rölesi
|
Kondansatörlü zaman rölesi
|
Termik zaman rölesi
|
14.Soru
Aşağıdaki ifadelerden hangisi kumanda devre şemaları için yanlıştır?
Kumanda sistemlerinde, iş akış ve işleyişi ile ilgili bilgileri verir.
|
Sadece kumanda devresini içerir.
|
Sistemde meydana gelebilecek arızaların tespitinde oldukça yararlıdır.
|
Motorun yol alma akımını gösterir.
|
Motorun hangi şartlar altında yol alacağını gösterir.
|
15.Soru
Üzerinden geçen akım değeri öngörülen belli bir değeri belli bir süreaşması durumunda içerisinde bulunan telin erimesiyle devreyi kesmek suretiyle çalışan devre elemanı aşağıdakilerden hangisidir?
Buşonlu sigorta
|
Otomatik sigorta
|
Faz sırası rölesi
|
Gerilim koruma rölesi
|
Faz koruma rölesi
|
16.Soru
Aşağıdakilerden hangisi Kontaktörler için yanlıştır?
Elektromıknatıs, palet ve kontaklar olmak üzere üç kısımdan oluşur.
|
Kontaktör nüvesinin hareketli kısmına palet denir.
|
Kontaktör paleti, yerçekimi kuvvetiyle veya bir yay aracılığı ile demir nüveden uzakta bulunur.
|
Kontaktörlerin demir nüveleri genellikle E şeklinde yapılırlar.
|
Alternatif akımla çalışan Kontaktörlerde demir nüve, yumuşak demirden ve tek bir parça olarak yapılır.
|
17.Soru

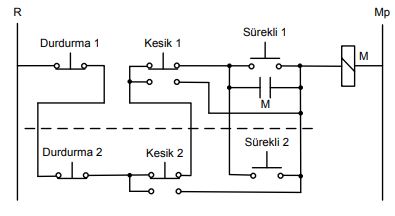

Yukarıda verilen devre için aşağıdaki bilgilerden hangisi doğrudur?
Üç fazlı asenkron motoru kesik ve sürekli çalıştıran bir uzaktan kumanda devresidir. |
Durdurma butonları birbirine paralel bağlanmıştır. |
Motoru sürekli çalıştırma için kullanılan Sürekli 1 ve Sürekli 2 butonları birbirlerine seri bağlanmıştır. |
M kontağı sürekli butonlara seri bağlanmıştır. |
Verilen devrede mühürleme kontağı kullanılmamıştır. |
Üç fazlı asenkron motoru kesik ve sürekli çalıştıran bir uzaktan kumanda devresi verilmiştir. Uzaktan kumanda prensiplerine uygun olarak durdurma butonları (Durdurma 1 ve Durdurma 2) birbirlerine seri, motoru sürekli çalıştırma için kullanılan Sürekli 1 ve Sürekli 2 butonları birbirlerine paralel bağlanmıştır. Ayrıca, motorun sürekli çalışmasını sağlamak üzere sürekli butonlarına paralel bir M mühürleme kontağı kullanılmıştır. Doğru yanıt A seçeneğidir.
18.Soru
Aşağıdakilerden hangisi doğrudur?
Yıldız-üçgen yol vermede motor, ilk olarak yıldız daha sonra üçgen bağlantıda çalıştırılır.
|
Düşmede Gecikmeli Tip Zaman Rölesinde gerilim uygulandığı anda röle ani olarak konum değiştirir.
|
Motorlar kalkış anında, şebekeden düşük akım çekerler.
|
Zaman röleleri yaygın olarak güç devrelerinde kullanılırlar.
|
Bırakmada Gecikmeli Tip Zaman Rölesinde röle zaman sayımı sonunda konum değiştirir.
|
19.Soru
Her fazında 10 Ω'luk bir direnç bulunan yıldız bağlı bir yük, 400 V hat gerilimi ile beslenmektedir. Buna göre faz gerilimi Vp, hat akımı IL ve faz akımı Ip ile ilgili olarak aşağıdakilerden hangisi doğru olarak verilmiştir?
Vp=283 V, IL=28,3 A, Ip=28,3 A |
Vp=231 V, IL=40 A, Ip=23,1 A |
Vp=231 V, IL=23,1 A, Ip=23,1 A |
Vp=400 V, IL=40 A, Ip=40 A |
Vp=231 V, IL=69,3 A, Ip=69,3 A |
Yıldız bağlı sistemde hat gerilimi VL faz gerilimi Vp 'nin √3 katıdır. Bu nedenle Vp yani faz gerilimi 400/√3 = 231 V olmakta ve yıldız bağlı sistemlerde hat akımı Ip, faz akımı IL eşit olduğundan ve faz akımı 231/10=23.1 A olduğundan doğru yanıt C şıkkıdır.
20.Soru
Kısa devreli rotorun diğer adı nedir?
Sargılı rotor
|
Sincap kafesli rotor
|
Seri rotor
|
Yanık rotor
|
Düz rotor
|
-
