Röle bobini enerjilendikten veya röle bobininin enerjisi kesildikten belirli bir süre sonra kontakları konum değiştiren rölelere, zaman rölesi denir. Zaman röleleri şöyle sıralanabilir: Bırakmada Gecikmeli Tip (Impuls) Zaman Rölesi, Çekmede ve Bırakmada Gecikmeli Tip Zaman Rölesi, Düşmede Gecikmeli Tip Zaman Rölesi, Flaşör Zaman Rölesi, Yıldız-Üçgen Zaman Rölesi.
Doğru yanıt E seçeneğidir.

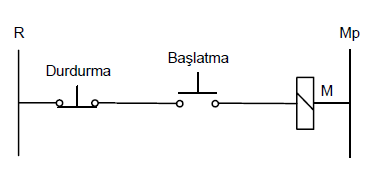

Yukarıdaki devrede, Başlatma butonuna basıldığında M kontaktörü enerjilenir ve paletini çeker. Paletin çekilmesiyle, M kontaktörünün kontakları konum değiştirir. Güç devresindeki normalde açık M kontakları kapanır ve motor çalışmaya başlar. Başlatma butonuna basıldığı sürece motor çalışmaya devam eder. Başlatma butonu üzerindeki etki kalktığında veya Durdurma butonuna basıldığında, M kontaktörü devre dışı kalır ve kontakları normal konumuna döner. Güç devresindeki M kontakları açılır ve motor durur. Doğru cevap C’dir.

n_s=120.f_s/P ise 750=120*50/P ise

P=6000/750=8 bulunur.

Manyetik sınır anahtarı, sabit mıknatıs ve kontak bloğu olmak üzere iki kısımdan oluşur. Sabit mıknatıs aygıtın hareketli kısmına, kontak bloğu ise aygıtın sabit kısmına bağlanır. Doğru yanıt D seçeneğidir.

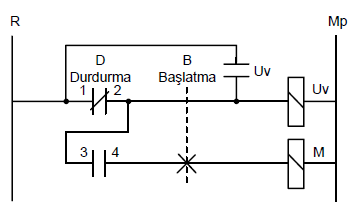

Verilen kalıcı paket şalter ve düşük gerilim rölesiyle kumanda devresinde kullanılan paket şaltere ait çalışma diyagramı:

Doğru yanıt A seçeneğidir.

Direkt ısıtmalı termik aşırı akım rölelerinde ısıtıcı bulunmaz. Motor akımı bimetal içinden geçer. Herhangi bir nedenle motor aşırı akım çekerse, bimetal ısınır, bükülür ve kapalı olan kontağı açar. Böylece motor devreden çıkmış olur. Doğru yanıt B seçeneğidir.

Elektrik devrelerinde akımları açıp kapamaya, taşımaya ve kesmeye yetenekli tahrik sistemi ile uzaktan kumanda edilebilen büyük güçteki elektromanyetik şaltere kontaktör denir. Doğru yanıt D seçeneğidir.

Ters çalışan termostatlar, sıcaklık derecesi yükselince kontaklarını kapatırlar, düşünce açarlar. Doğru yanıt A seçeneğidir.

A seçeneğindeki şekil açık anahtar sembolü, B seçeneğindeki şekil durdurma butonu sembolü, C seçeneğindeki şekil başlatma butonu sembolü, D seçeneğindeki şekil ortak uçlu buton sembolüdür. E seçeneğindeki şekil ise çift yollu buton sembolüdür. Doğru yanıt E seçeneğidir.

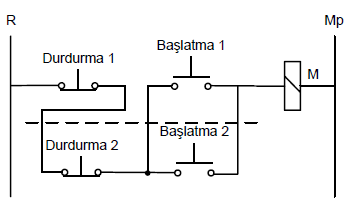

Yukarıdaki devrede, herhangi bir başlatma butonuna basıldığında, M kontaktörü Durdurma 1, Durdurma 2, ve basılan başlatma butonu üzerinden enerjilenir ve kontakları konum değiştirir. Güç devresindeki M kontakları kapanır ve motor çalışmaya başlar. Başlatma butonuna basıldığı sürece motor çalışmaya devam eder. Başlatma butonu üzerindeki etki kalktığında veya herhangi bir durdurma butonuna basıldığında, M kontaktörü enerjisiz kalır ve motor durur. Dolayısıyla, bu devrenin çalışması temelde motoru kesik çalıştıran kumanda devresinin çalışmasına benzer. Doğru cevap E’dir.

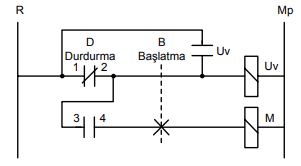

Bu devrede, paket şalter Durdurma (D) konumundayken (1-2) nolu kontak kapalı, (3-4) nolu kontak açıktır. Bu durumda, Uv rölesi (1-2) nolu kontak üzerinden enerjilenir ve kumanda devresindeki Uv kontağı kapanır. M kontaktörü (3-4) nolu kontak açık olduğu için enerjilenemez, kontakları normal konumundadır ve motor çalışmaz. Paket şalterin kolu Başlatma (B) konumuna getirildiğinde, (1-2) nolu kontak açık, (3-4) nolu kontak kapalıdır. Bu durumda, M kontaktörü Uv kontağı ve (3-4) nolu kontak üzerinden enerjilenir, güç devresindeki M kontakları kapanır ve motor çalışmaya başlar. Paket şalter bu konumda kaldığı sürece motor çalışmaya devam eder.Doğru cevap B’dir.
