Elektromekanik Kumanda Sistemleri Ara 6. Deneme Sınavı
Toplam 20 Soru1.Soru
Aşağıda verilen ifadelerden hangisi doğrudur?
Bir fazlı asenkron motorlar üç fazlı kaynakla beslendiklerinden tek fazlı kaynağın olmadığı durumlarda tercih edilirler.
|
Bir fazlı asenkron motorlarda başlatma devrelerine ihtiyaç duyulmaz.
|
Bir fazlı asenkron motorlar, üç fazlı asenkron motorlar gibi döner manyetik alan oluştururlar.
|
Bir fazlı asenkron motor yapı olarak üç fazlı asenkron motorla hiç bir benzerlik göstermez.
|
Bir fazlı yardımcı sargılı asenkron motorda, ana sargı ile beraber ana sargıdan farklı direnç/reaktans oranına sahip yardımcı sargı kullanılır.
|
2.Soru
Röle bobini enerjilendikten veya röle bobininin enerjisi kesildikten belirli bir süre sonra kontakları konum değiştiren rölelere ne ad verilir ?
Zaman rölesi
|
Kontak
|
Buton
|
Kumanda
|
Devre
|
3.Soru
Aşağıdakilerden hangi devre elemanında erime teli, kuvars kumu ve sinyal pulu bulunur?
Buşonlu Sigorta
|
Bıçaklı Sigorta
|
Otomatik Sigorta
|
Termistör
|
Kontaktör
|
4.Soru
Aşağıdakilerden hangisi katı, sıvı ve gazların sıcaklık derecelerinin sabit tutulması amacıyla kullanılan bir kumanda devre elemanıdır?
Termistör
|
Termostat
|
Sınır anahtarı
|
Termik zaman rölesi
|
Paket şalter
|
5.Soru
Röleler genel olarak kaç bölümden oluşur?
5
|
4
|
3
|
2
|
1
|
6.Soru
Üzerindeki etki kalktığında, normal konumuna dönmeyen buton aşağıdakilerden hangisidir?
Jog Buton
|
Çift Yollu Buton
|
Kalıcı Buton
|
Başlatma Butonu
|
Durdurma Butonu
|
7.Soru
380 V, 50 Hz, 4 kutuplu 3 fazlı bir asenkron motorun tam yüklü durumdaki kayması %4 olduğuna göre rotor hızı nr aşağıdakilerden hangisidir?
1120 d/d |
1250 d/d |
1375 d/d |
1425 d/d |
1440 d/d |
nr=(1-s)*(120*fs)/P olduğundan (s=kayma=0,04)
nr=0,96*120*50/4=1440 d/d
8.Soru
Kumanda sistemlerinde, iş akış ve işleyişi ile ilgili bilgilerin bulunduğu yapı aşağıdakilerden hangisidir?
Kumanda devre şeması
|
Kumanda güç şeması
|
Kumanda akış şeması
|
Kumanda kontrol şeması
|
Güç-akım şeması
|
9.Soru

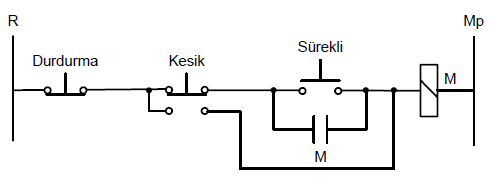

Yukarıda verilen kalıcı paket şalterle kumanda devresine ait çalışma diyagramı aşağıdakilerden hangisinde doğru verilmiştir?
|
|
|
|
|
Şekil 4.8’de verilen devrede, paket şalter Durdurma (D) konumundayken (1-2) nolu kontak açıktır, M kontaktörü enerjisiz ve kontakları normal konumundadır, motor çalışmaz. Paket şalterin kolu Başlatma (B) konumuna getirildiğinde (1-2) nolu kontak kapanır. M kontaktörü bu kontak üzerinden enerjilenir, güç devresindeki M kontakları kapanır ve motor çalışmaya başlar. Paket şalter bu konumda kaldığı sürece motor çalışmaya devam eder. Doğru cevap A’dır.
10.Soru
Aşağıdakilerden hangisi röleler için yanlıştır?
Röleler elektromıknatıs, palet ve kontaklar olmak üzere üç kısımdan oluşur.
|
Rölelerde bir kontak bulunur.
|
Rölenin paletine bağlanmış bir yay kontakların normal konumda kalmalarını sağlar.
|
Röle doğru akımda kullanılacaksa, demir nüve tek parçadan yapılır.
|
Röle alternatif akımda kullanılacaksa, rölenin demir nüvesi silisli sac paketinden yapılır.
|
11.Soru
Bir eksen etrafında dönebilen bir mil üzerine art arda dizilmiş dilimlerden oluşan çok konumlu anahtara ne ad verilir?
Paket şalter
|
Sınır anahtarı
|
Röle
|
Zamanlayıcı
|
Ortak uçlu buton
|
12.Soru
Kontaktörün yüksüz durumda açıp kapama sayısı ile belirlenen karakteristik büyüklük hangisidir?
Elektriksel ömür
|
Mekanik ömür
|
Nominal gerilim
|
Nominal işletme gerilimi
|
Bobin tutma gücü
|
13.Soru
Biri normalde kapalı, diğeri normalde açık iki adet kontağı olan buton hangi isimle adlandırılmaktadır?
Stop butonu
|
Çift yollu buton
|
Kalıcı buton
|
Start butonu
|
Durdurma butonu
|
14.Soru
Çift Yollu Buton ile ilgili aşağıdakilerin hangisi doğrudur?
İki kontağının birer ucu ortak olan butondur.
|
Ortak Uçlu Buton olarak da adlandırılır.
|
Durdurma butonudur.
|
Biri normalde kapalı, diğeri normalde açık iki adet kontağı olan butondur.
|
Kalıcı buton olarak da adlandırılır.
|
15.Soru
Aşağıdakilerden hangisi paket şalter için doğrudur?
Paket şalterlere istenildiği kadar kontak konulabilir.
|
Eksantrik parça üzerinde bulunan çıkıntıların karşısında bulunan kontaklar kapalıdır.
|
Yüksek güçlü iş elemanlarının çalıştırılmasında kullanılırlar.
|
Kumanda devrelerin de butonların yerine kullanılamazlar.
|
Kontakları, eksantrik parça üzerindedir.
|
16.Soru
Hat gerilimi 220 V, faz akımı 500mA olan üçgen bağlı dengeli bir yükün tek bir fazının empedansı kaç ohm'dur?
220
|
254
|
440
|
500
|
762
|
17.Soru
Elektrik motorlarını aşırı akımdan korumak için kullanılan devre elemanına ne ad verilir?
Aşırı akım rölesi
|
Gerilim koruma rölesi
|
Faz sırası rölesi
|
Frekans koruma rölesi
|
Termistör
|
18.Soru
Bir motor birden fazla yerden çalıştırılıp, birden fazla yerden durdurulabiliyorsa, böyle bir çalışmaya ne ad verilir?
Esnek Kumanda
|
Otomatik Kumanda
|
Alternatifli Kumanda
|
Uzaktan Kumanda
|
Değişken Kumanda
|
19.Soru
Doğru akımla çalışan rölelerde artık mıknatisiyet nedeniyle, paletin nüveye yapışık kalmasını önlemek için aşağıdakileden hangisi uygulanır?
Nüvenin ön yüzüne açılan oluklara bakır halkalar yerleştirilir.
|
Demir nüve silisli sac paketinden yapılır.
|
Nüvenin palete bakan kısmına plastik pullar konur.
|
Pistonlu zaman rölesi kullanılır.
|
Motorlu zaman rölesi kullanılır.
|
20.Soru

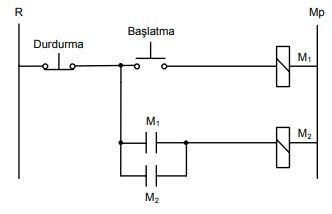

Yukarıda verilen devreyle ilgili aşağıdaki bilgilerden hangisi doğrudur?
Başlatma butonuna basıldığında M2 kontaktörü enerjilenir ve kumanda devresindeki M2 kontağı kapanır. |
güç devresindeki M2 kontakları kapanır ve M2 motoru çalışmaya başlar. |
M1 kontağının kapanmasıyla, M1 kontaktörü bu kontak üzerinden enerjilenir. |
Kumanda devresindeki M1 kontağı kapanarak mühürlemeyi sağlar. |
Başlatma butonu üzerindeki etki kalktığında, M1 kontaktörü enerjisiz kalır ve kontakları normal konumuna döner. |
Bu devrede Başlatma butonuna basıldığında M1 kontaktörü enerjilenir. Kumanda devresindeki M1 kontağı kapanır. Benzer şekilde, güç devresindeki M1 kontakları kapanır ve M1 motoru çalışmaya başlar. Kumanda devresindeki M1 kontağının kapanmasıyla, M2 kontaktörü bu kontak üzerinden enerjilenir. Kumanda devresindeki M2 kontağı kapanarak mühürlemeyi sağlar. Benzer şekilde, güç devresindeki M2 kontakları kapanır ve M2 motoru çalışmaya başlar. Başlatma butonu üzerindeki etki kalktığında, M1 kontaktörü enerjisiz kalır ve kontakları normal konumuna döner. Güç devresindeki M1 kontakları açılır ve M1 motoru durur. Bu arada M2 kontaktörü M2 mühürleme kontağı üzerinden enerjilenmeye ve M2 motoru çalışmaya devam eder. M2 motorunu durdurmak için Durdurma butonuna basılması gerekir. Doğru yanıt E seçeneğidir.
-
