Elektromekanik Kumanda Sistemleri Ara 7. Deneme Sınavı
Elektromekanik Kumanda Sistemleri Ara 7. Deneme Sınavı
Toplam 20 Soru1.Soru
Aşağıdakilerden hangisi, hangileri sistemlerde konum algılama işleminde kullanılan bir kumanda devre elemanıdır?
Başlatma butonu
|
Jog buton
|
Sınır anahtarı
|
Röle
|
Termostat
|
2.Soru

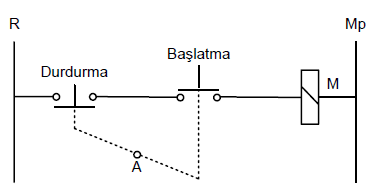

Yukarıda verilen devre aşağıdaki çalıştırma şekillerinden hangisinde kullanılır?
Ani temaslı butonla çalıştırma |
Kalıcı butonla sürekli çalıştırma |
Kesik çalıştırma |
Tek kontaktörlü kesik ve sürekli çalıştırma |
Yardımcı röleli kesik ve sürekli çalıştırm |
Yanıt Açıklaması:
Yukarıdaki devrede, Başlatma butonuna basıldığında bu buton ve mekanik bağlantı nedeniyle Durdurma butonu kapanır. M kontaktörü enerjilenir ve paletini çeker. Paletin çekilmesiyle, M kontaktörünün kontakları konum değiştirir. Güç devresindeki M kontakları kapanır ve motor çalışmaya başlar. Kalıcı buton üzerindeki etki kalksa bile, buton normal konumuna dönmez ve motor çalışmaya devam eder. Ancak, ters yöndeki başka bir etki, kalıcı butonun normal konumuna dönmesini sağlayabilir. Dolayısıyla, motoru durdurmak için Durdurma butonuna basılması gerekir. Doğru cevap B’dir.
3.Soru
Bir motor birden fazla yerden çalıştırılıp, birden fazla yerden durdurulabiliyorsa, böyle bir çalışmaya ne ad verilir?
Devre
|
Uzaktan kumanda
|
Motor
|
Paket Şalterle Kumanda
|
Kapasitör
|
Yanıt Açıklaması:
Doğru cevap B şıkkıdır.
4.Soru
Aşağıdaki ifadelerden hangisi yanlıştır?
Rotor motorun hareketli kısmıdır ve oluklu sac paketinden oluşur.
|
Sincap kafesli rotora bilezikli rotor da denilmektedir.
|
Asenkron motorlar indüksiyon prensibine göre çalışır.
|
Asenkron motor rotorunun harici bir kaynakla beslenmesine gerek yoktur.
|
Asenkron motorlara indüksiyon motorları da denilmektedir.
|
Yanıt Açıklaması:
Sargılı rotora bilezikli rotor da denilmektedir. Sorunun yanıtı B seçeneğidir.
5.Soru
100 A ve üzeri akımları kesmek için kullanılan sigorta türü aşağıdakilerden hangisidir?
Bıçaklı sigorta
|
Buşonlu sigorta
|
Yarı otomatik sigorta
|
Telli sigorta
|
Otomat
|
6.Soru
Aşağıdakilerden hangisi yapılarına göre buton sınıflandırmalarından biridir?
Başlatma butonu
|
Durdurma butonu
|
Çift yollu buton
|
Ortak uçlu buton
|
Kalıcı buton
|
Yanıt Açıklaması:
Butonlar, kumanda devrelerinde, devrenin çalışmasını başlatmak ve durdurmak amacı ile kullanılır.
Butonlar, yapılarına göre
• Ani temaslı buton
• Kalıcı buton
olmak üzere iki kısma ayrılır.
7.Soru
Bir paket şalterin çalışma diyagramındaki (X) işareti ne anlama gelir?
İlgili kontağın hiç kapanmadan açık konumunu koruduğunu gösterir.
|
Paket şalterin yaylı olduğunu gösterir.
|
İlgili kontağın bu konumda kapalı olduğunu gösterir.
|
İlgili kontağın önce kapandığını, sonra tekrar açıldığını gösterir.
|
İlgili kontağın önce açılıp, sonra tekrar kapandığını gösterir.
|
8.Soru
Kontaktör nedir?
Akım devrelerinde manyetik tahrik sistemiyle açılıp kapanan anahtarlardır.
|
devrede enerji akışı olup olmadığını ışıklagösteren elemandır.
|
Elektrik enerjisiyle çalışan elektromanyetik musluklar veya vanalardır.
|
Devreyi büyük akımlara karşı koruyan devre elemanıdır.
|
Elektrik motorlarını aşırı akımlardan korumak için kullanılan devre elemanıdır.
|
9.Soru
Aşağıdakilerden hangisi bir kumanda devresi koruma elemanıdır?
Zaman rölesi
|
Faz sırası rölesi
|
Selenoid valf
|
Mühürleme kontaktörü
|
Yardımcı kontak
|
10.Soru
Aşağıdakilerden hangisi asenkron motorun rotor hızı için doğrudur?
Statora uygulanan gerilimin frekansı artarsa rotor hızı düşer.
|
Toplam kutup sayısı artarsa rotor hızı düşer.
|
Stator geriliminin değiştirilmesi rotor hızını etkilemez.
|
Rotor direncinin değiştirilmesi rotor hızını etkilemez.
|
Rotor kayması artarsa rotor hızı artar.
|
Yanıt Açıklaması:
Toplam kutup sayısı artarsa rotor hızı düşer. Cevap B şıkkı.
11.Soru
Aşağıdakilerden hangisi Kontaktörlerde en sık görülen arızalar için alınması gereken önlem olamaz?
Bobin enerji kabloları uygun boyutta seçilmelidir.
|
Kontaktörün çalıştığı ortamda toz, kir veya buna benzer parçacıkların olmaması gerekir.
|
Çok sık açma kapama yapan Kontaktörlerde yarı iletken kontaktörlerin seçilmesi daha uygun olabilir.
|
Kontaktör bobinine uygulanan gerilim değeri ve frekansına dikkat edilmelidir.
|
Kontaktörleri kontaklarda oluşan arkın meydana getirdiği yüksek ısıdan korumak için kontak dirençleri 0.5 Ω'u geçmelidir.
|
12.Soru
Kutuplarının bazılarının arasına kısa devre bakır halkalar yerleştirilen bir fazlı asenkron motor tipi aşağıdakilerden hangisidir?
Kalkış kondansatörlü motorlar
|
Daimi kondansatörlü motorlar
|
Kalkış ve daimi kondansatörlü motorlar
|
Yardımcı sargılı motorlar
|
Gölge kutuplu motorlar
|
13.Soru
Aşağıdakilerden hangisi sıcaklıkla direnci değişen yarı iletken elemandır?
Termistör
|
Sigorta
|
Manyetik aşırı akım rölesi
|
Endirekt ısıtmalı termik aşırı akım rölesi
|
Direkt ısıtmalı termik aşırı akım rölesi
|
14.Soru
Aşağıdaki devre elemanlarından hangisi bir uzaktan kumanda devresinde kullanılamaz?
Kalıcı Paket Şalter
|
Yaylı Paket Şalter
|
Röle
|
Kontaktör
|
Buton
|
15.Soru
Kontaktörün ısınmaya karşı dayanıklılığını belirleyen karakteristik büyüklük aşağıdakilerden hangisidir?
Nominal akım
|
Nominal gerilim
|
Elektriksel ömür
|
Mekanik ömür
|
Sürekli termik akım
|
16.Soru
Motorları sürekli çalıştırabilmek için kumandadevresinde başlatma butonuna paralel kontakbağlamaya hangi isim verilir?
Mühürleme
|
Uzaktan kumanda
|
Paket şalterle kumanda
|
Dinamik frenleme
|
Elektriksel kilitleme
|
17.Soru
Aşağıdakilerden hangisi kullanılacak kontaktör seçilirken dikkate alınması gereken parametrelerden biri değildir?
İşletme akımı
|
Bobin gerilimi
|
İzolasyon tipi
|
Kullanma sınıfı
|
Kontak ömrü
|
18.Soru
Aşağıdakilerden hangisi yardımcı sargılı asenkron motorla ilgili olarak yanlıştır?
Ana sargı kalın telden çok spirli olarak sarılır.
|
Ana sargının etkin direnci küçüktür.
|
Ana sargının endüktif reaktansı büyüktür.
|
Yardımcı sargının etkin direnci büyüktür.
|
Yardımcı sargının endüktif reaktansı büyüktür.
|
19.Soru
Aşağıdakilerden hangisi kumanda kontak çeşitlerinden değildir?
Kapatıcı kontak
|
Enversör kontak
|
Silici kontak
|
Güç kontağı
|
Açıcı kontak
|
20.Soru
Aşağıdakilerden hangisi üç fazlı motorlarda fazlardan birisinin geriliminin nominal değerinin %20 altına düşmesi veya yükselmesi gibi durumlarda koruma rölesi olarak kullanılır?
Aşırı akım rölesi
|
Gerilim koruma rölesi
|
Faz sırası rölesi
|
Faz koruma rölesi
|
Frekans koruma rölesi
|
-
