Elektromekanik Kumanda Sistemleri Ara 8. Deneme Sınavı
Toplam 20 Soru1.Soru
Küçük güçteki elektromanyetik anahtarlara ne ad verilir?
Pim
|
Buton
|
Anahtar
|
Röle
|
Şalter
|
2.Soru
Bir fazlı asenkron motorlar için aşağıdakilerden hangisi doğrudur?I. Evlerde, ofislerde ve endüstriyel uygulamalarda en çok kullanılan motorlardır.II. Üç fazlı kaynağın olmadığı durumlarda tercih edilirler.III. Döner manyetik alan oluşturamazlar.IV. Başlatma devrelerine ihtiyaç duyarlar.V. Yapı olarak üç fazlı asenkron motora benzer.
I, II, III
|
I, II, IV
|
I, II, III, IV
|
I, II, IV, V
|
Hepsi
|
3.Soru
I. Üretici firma
II. Faz sayısı
III. Üretim tarihi
IV. Gövde tipi
V. Kuruluş biçimi
Yukarıdakilerden hangileri asenkron motorların etiketlerinde genellikle bulunan bilgilerdendir?
I, III ve IV |
I, II ve V |
II, III ve IV |
I, III, IV ve V |
I, II, IV ve V |
Asenkron motorların özellikleri, bir etiketle (plaka) gövdeleri üzerine monte edilir. Motor etiketinde genellikle şu bilgiler bulunur:
1. Üretici firma
2. Faz sayısı
3. Gövde tipi
4. İşletme türü
5. Kuruluş biçimi
Doğru yanıt E seçeneğidir.
4.Soru
Sıcaklıkla direnci değişen, yarı iletken elemanlara ne ad verilir?
Sigorta |
Valf |
Röle |
Termistör |
Kontaktör |
Sıcaklıkla direnci değişen, yarı iletken elemanlara termistör adı verilir. Doğru yanıt D seçeneğidir.
5.Soru
Aşağıdakilerden hangisi, uzaktan kumanda devre kuralıdır?
Durdurma butonları birbirlerine paralel, başlatma butonları birbirlerine seri bağlanır.
|
Durdurma butonları birbirlerine seri, başlatma butonları birbirlerine seri bağlanır.
|
Durdurma butonları birbirlerine paralel, başlatma butonları birbirlerine paralel bağlanır.
|
Durdurma butonları birbirlerine seri, başlatma butonları birbirlerine paralel bağlanır.
|
Durdurma butonları birbirlerine paralel, kesik butonlar birbirlerine seri bağlanır.
|
6.Soru
Sincap kafesli asenkron bir motorun etiket değerleri aşağıda verilmiştir: 3 fazlı, ? bağlı, 4 KW, 2 kutuplu, 415 V, 50 Hz Tam yük stator akımı = 7.2 A Güç katsayısı, cos( ) = 0.891geri (endüktif) Buna göre, aşağıdakilerden hangisi bu motora ait verim değeridir?
94%
|
87%
|
80%
|
75%
|
60%
|
7.Soru
Rotor oluklarına alüminyum veya bakır çubukların (rotor çubukları) yerleştirilmesi ve bu çubukların rotorun her iki tarafında halkalarla kısa devre yapılmasıyla elde edilen rotora ne ad verilir?
Sargılı rotor |
Sargısız rotor |
Devirli rotor |
Sincap kafesli rotor |
Kafessiz rotor |
Rotor oluklarına alüminyum veya bakır çubukların (rotor çubukları) yerleştirilmesi ve bu çubukların rotorun her iki tarafında halkalarla kısa devre yapılmasıyla elde edilen rotora sincap kafesli rotor veya kısa devreli rotor denir. Doğru yanıt D seçeneğidir.
8.Soru
Bir demir nüve ve üzerine sarılmış bobinden meydana yapılara genel olarak ne ad verilir?
Şalter
|
Kondansatör
|
Direnç
|
Devre
|
Elektromıknatıs
|
9.Soru
Aşağıdakilerden hangisi hava, gaz, su, yağ ve buhar gibi akışkanlar için kullanılan elektromanyetik devre elemanıdır?
Selenoid valf
|
Kontaktör
|
Sigorta
|
Termistor
|
Manyetik aşırı akım rölesi
|
10.Soru
Aşağıdakilerden hangisi kontaktörün kapanması esnasında kısa süreli olarak
kapanıp sonra açılan kontaktır?
Açıcı kontak |
Kapatıcı kontak |
Enversör kontak |
Yenileyici kontak |
Silici kontak |
Silici kontak, kontaktörün kapanması esnasında kısa süreli olarak kapanıp sonra açılan kontaktır. Doğru yanıt E seçeneğidir.
11.Soru

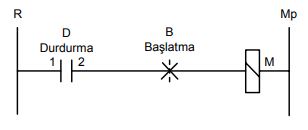

Aşağıdaki ifadelerden hangisi, yukarıda verilen şekli tanımlar?
Bir kumanda devresinde kullanılan paket şaltere ait çalışma diyagramıdır. |
Motoru sürekli çalıştıran uzaktan kumanda devresidir. |
Bir kumanda devresinde kullanılan uzaktan kumandaya ait çalışma diyagramıdır. |
Motoru kesintili çalıştıran butonla kumanda devresidir. |
Motoru sürekli ve kesintisiz çalıştıran butonla kumanda devresidir. |
Soruda verilen şekil, aşağıda verilen kalıcı paket şalterle kumanda devresine ait paket şalter çalışma diyagramıdır.
Doğru yanıt A seçeneğidir.
12.Soru
Kontaktörün kapanmasının zorlaşması neden gerçekleşir?
Bobinin enerji kablolarının gereğinden fazla uzun olması
|
Kontaktörün plakalarından fazla akım geçmesi
|
Gerilim frekansının çok yüksek olması
|
Kontaktörün bulunduğu ortamın sıcaklığının yüksek olması
|
Nominal çalışma akımının, kullanılan devre için yüksek olması
|
13.Soru
Bir fazlı asenkron motorlarda yardımcı sargı ve kondansatör kullanılmasındaki amaç aşağıdakilerden hangisinde doğru olarak verilmiştir?
Döner manyetik alan oluşturulması ve başlangıç torkunun üretilmesi |
Stator sargı empedansının artırılması |
Rotor sargı empedansının artırılması |
Motor veriminin artırılması |
Motor anma torkunun artırılması |
Bir fazlı asenkron motorlarda döner manyetik alan oluşturmak ve başlangıç torkunun üretilmesi amacı ile yardımcı sargı ve kondansatör kullanılmaktadır.
14.Soru
Devreyi aşırı yüke karşı korumak için kontaktör ile birlikte kullanılan koruma elemanı hangisidir?
Faz sırası rölesi
|
Aşırı gerilim koruma rölesi
|
Düşük gerilim koruma rölesi
|
Termistör
|
Termik röle
|
15.Soru
Aşağıdakilerden hangisi ülkemizde Kontaktörün bağlanacağı şebekenin frekansıdır?
30 Hz
|
50 Hz
|
60 Hz
|
100 Hz
|
110 Hz
|
16.Soru
Aşağıdakilerden hangisi bir kumanda devre elemanı değildir?
Buton
|
Sınır anahtarı
|
Motor
|
Röle
|
Termostat
|
17.Soru
I. Kalıcı paket şalterle kumanda
II. Kalıcı paket şalter ve düşük gerilim rölesiyle kumanda
III. Yaylı paket şalterle kumanda
IV. Yaysız paket şalterle kumanda
Yukarıdakilerden hangileri paket şalterle kumanda yöntemlerindendir?
I ve II |
III ve IV |
I, II ve III |
I, II ve IV |
II, III ve IV |
paket şalterle kumanda yöntemleri şunlardır: Kalıcı paket şalterle kumanda, Kalıcı paket şalter ve düşük gerilim rölesiyle kumanda, Yaylı paket şalterle kumanda. Doğru yanıt C seçeneğidir.
18.Soru
Yıldız bağlantıyla ilgili aşağıda verilen bilgilerden hangisi doğrudur?
Hat akımı faz akımının karekök 3 katıdır. |
Hat akımı faz akımına eşittir. |
Hat gerilimi faz gerilimine eşittir. |
Hat gerilimi faz geriliminin karekök 2 katıdır. |
Hat akımı faz akımının karekök 2 katıdır. |
Yıldız bağlantıda hat akımı faz akımına eşittir; hat gerilimi faz geriliminin karekök 3 katıdır. Üçgen bağlantıda hat akımı faz akımının karekök 3 katıdır; hat gerilimi faz gerilimine eşittir. Doğru yanıt B seçeneğidir.
19.Soru
Kalkışta ve çalışmada kondansatör ve yardımcı sargının devrede olduğu ve merkezkaç anahtarının olmadığı motor tipi aşağıdakilerden hangisidir?
Tek Kutuplu Asenkron Motor |
Gölge Kutuplu Asenkron Motor |
Yardımcı Sargılı Asenkron Motor |
Daimi Kondansatörlü Asenkron Motor |
Kalkış Kondansatörlü Asenkron Motor |
Kalkışta ve çalışmada kondansatör ve yardımcı sargının devrede olduğu ve merkezkaç anahtarının olmadığı motor tipi Daimi Kondansatörlü Asenkron Motordur. Doğru yanıt D seçeneğidir.
20.Soru
- Görünür güç (S)
- Aktif güç (P)
- Reaktif güç (Q)
Yukarıda verilen elektriksel güçlere ait birimleri sırası ile aşağıdakilerden hangisinde doğru olarak verilmiştir?
W, VA, VAR |
VA, W, VAR |
VAR, W, VA |
VA, VAR, W |
VAR, VA, W |
S birimi VA
P birimi W
Q birimi VAR'dır.
-
