Güç Sistemleri Analizi Ara 3. Deneme Sınavı
Toplam 20 Soru1.Soru

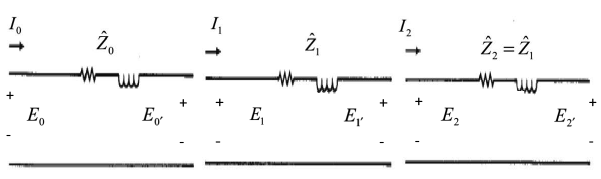

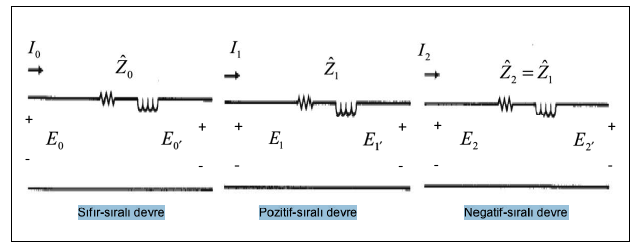

Yukarıdaki devreler sırasıyla aşağıdakilerden hangisidir?
Sıfır-sıralı devre, Negatif-sıralı devre, Pozitif-sıralı devre |
Sıfır-sıralı devre, Pozitif-sıralı devre, Negatif-sıralı devre |
Negatif-sıralı devre, Sıfır-sıralı devre, Pozitif-sıralı devre |
Pozitif-sıralı devre, Negatif-sıralı devre, Sıfır-sıralı devre |
Negatif-sıralı devre, Pozitif-sıralı devre, Sıfır-sıralı devre |
2.Soru
Kısa-devre ve açık-devre testlerinin yapılabildiği şartlar aşağıdakilerin hangisinde doğru olarak verilmiştir?
Kısa-devre testi anma geriliminde, açık-devre testi ise anma akımında
|
Kısa-devre testi anma akımında, açık-devre testi ise anma geriliminde
|
Kısa-devre testi anma akımında, açık-devre testi ise anma akımında
|
Kısa-devre testi anma geriliminde, açık-devre testi ise anma geriliminde
|
Kısa-devre testi anma direncinde, açık-devre testi ise anma direncinde
|
3.Soru
Dengeli Y yükü ile dengeli ? bağlı kapasitör yükü ile paralel bağlanmıştır. Y yükü herbir fazda empedansa sahiptir ve nötr noktası değerinde endüktif reaktans ile topraklanmıştır. Kapasitör bankası ise herbir fazda ’luk kapasitif reaktansa sahiptir. Bu yüke ait sıfır sıralı yük empedansı aşağıdakilerden hangisidir?
|
|
|
|
0 |
4.Soru
Gerilim kaynağı ve saf kapasitif yükten meydana gelen bir alternatif akım devresinde değerine sahip kondansatör üzerinden geçen akım ifadesi ile verilmektedir. Buna göre, söz konusu akım değerine bağlı olarak kondansatör tarafından çekilen ortalama güç kaç Watt'tır?
0 |
300 |
600 |
1200 |
1800 |
Saf kapasitif yük durumunda kondansatör tarafından çekilen anlık güç, tıpkı endüktörde olduğu gibi, ortalama değeri sıfır olan çift frekanslı bir sinüssel terimdir. Buna göre ortalama güç değeri 0'a eşit olacaktır. Doğru cevap A'dır.
5.Soru
Yukarıdaki şematik neyin gösterimidir?
nötr empedansı üzerinden topraklanmış ideal Y − Y transformatörünün |
nötr empedansı üzerinden topraklanmış ideal Δ − Y transformatörünün |
nötr empedansı üzerinden topraklanmış ideal Δ − Δ transformatörünün |
nötr empedansı üzerinden topraklanmış ideal Y - Δ transformatörünün |
nötr empedansı üzerinden topraklanmış ideal tek fazlı transformatörün |
Şekildeki gösterim nötr empedansı üzerinden topraklanmış ideal Y − Y transformatörünün şematik gösterimidir.
6.Soru
Çift sargılı tek-fazlı bir transformatör, 60 Hz, 20 kVA ve 500/100 V anma değerleri ile veriliyorsa bu transformatörün ( at ) sarım oranı nedir?
0,2 V
|
0,2
|
5
|
60 ohm
|
60 Hertz
|
7.Soru
Sekonder sargısına uygulanan gerilim değeri, primer sargısındaki gerilim değerinden daha büyük olan transformatör tipi aşağıdakilerden hangisidir?
Alçaltıcı
|
Mantel
|
Yükseltici
|
Silindirik
|
Yağlı
|
8.Soru
Amerikan standartlarına göre, Y − Δ transformatörünün yüksek-gerilim tarafındaki pozitif-sıralı gerilim ve akımları, alçak-gerilim tarafındaki aynı niceliklere karşılık gelen değerlerin açısal olarak kaç derece ilerisindedirler?
10° |
15° |
20° |
25° |
30° |
Birim pozitif- ve negatif-sıralı devreler, faz kaymasını içermektedir. Amerikan standartlarına göre, Y − Δ transformatörünün yüksek-gerilim tarafındaki pozitif-sıralı gerilim ve akımları, alçak-gerilim tarafındaki aynı niceliklere karşılık gelen değerlerin açısal olarak 30° ilerisindedirler. Negatif sıralama için yüksek-gerilim nicelikleri, 30° geridedir.
9.Soru
Empedans yüklerin sıralı deverelerinde nötr empedans hangi devrelerde görülmez?
Sıfır-sıralı empedans devrelerde |
Negatif- sıralı devrelerde |
Pozitif devrelerde |
Pozitif- ve negatif-sıralı devrelerde |
Sıfır-sıralı ve pozitif-sıralı devrelerde |
Nötr empedans, pozitif- ve negatif-sıralı devrelerde görülmez. Bu şu gerçeği açıklar; pozitif- ve negatif-sıralı akımlar, nötr empedans üzerinden akmaz. Ayrıca, nötr empedans 3 ile çarpılır ve sıfır-sıralı devresinde yer alır.
10.Soru
Aşağıdakilerden hangisi ideal bir transformatör için yapılan kabullenmelerden biri değildir?
Sargıların direnci sıfırdır. |
Sargılardaki ısıl kayıpların değeri sıfırdır. |
Çekirdek geçirgenliği sıfırdır. |
Çekirdek kaybı yoktur. |
Kaçak akı yok olarak kabul edilir. |
İdeal bir transformatör için aşağıdakiler kabul edilir:
- Sargıların direnci sıfırdır ve bu yüzden sargılardaki ısıl kayıplarının değeri sıfır olur.
- Çekirdek geçirgenliği sonsuzdur; bu da sıfır çekirdek relüktansına (manyetik direnç) karşılık gelmektedir.
- Kaçak akı yok olarak kabul edilir; tüm akı, çekirdek ve sargılarda sınırlandırılmıştır.
- Çekirdek kaybı yok.
Buna göre cevap C'dir.
11.Soru

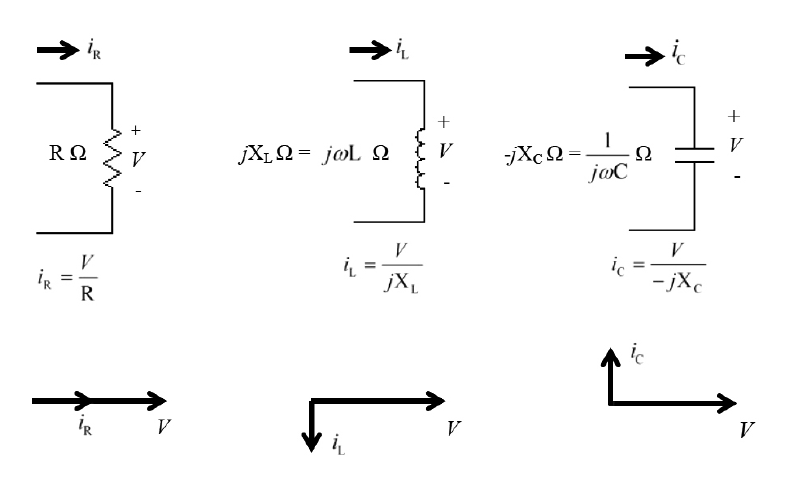

I. Direnç
II. Kapasitör
III. Bobin
Yukarıdaki devre elemanlarından hangileri için akım ve gerilim aynı fazdadır(aralarındaki faz açısı '0' dır)?
Yalnız I |
Yalnız II |
Yalnız III |
I ve II |
I, II, III |
Şekilden de belli olacağı gibi dirençte gerilim ve akım arasında faz farkı yoktur?
12.Soru
Aşağıdakilerden hangisi 'kuru ve yağlı transformatörlerin' yer aldığı sınıflandırılmadır?
Soğutma şekline göre, |
Sargı tiplerine göre, |
Sargı durumlarına göre, |
Kullanılış amaçlarına göre, |
Soğutucu cinsine göre. |
Transformatörler soğutma şekline göre:
a. Kuru transformatörler
b. Yağlı transformatörler olmak üzere 2'ye ayrılır.
13.Soru
Aşağıdakilerden hangisi güç faktörü düzeltmesinin tanımıdır?
Kondansatörün rezistif yüke paralel olarak bağlanması, |
Kondansatörün diğer kapasitif yüklere paralel olarak bağlanması, |
Kondansatörün endüktif yüke paralel olarak bağlanması, |
Kondansatörün endüktif yüke seri olarak bağlanması, |
Kondansatörün rezistif yüke seri olarak bağlanması. |
Kondansatörün endüktif yüke paralel olarak bağlanmasına güç faktörü düzeltmesi denilir.
14.Soru
Saf rezistif yük durumunda; gerilimin konumu akıma göre nasıldır?
Gerilim, akım ile aynı fazdadır. |
Gerilim, akımdan geridedir. |
Gerilim, akımdan geridedir. |
Gerilim, akımdan ileridedir. |
Gerilim, akımdan ileridedir. |
Saf rezistif yüklerde, yükten geçen akım ile yük üzerindeki gerilim ile aynı fazdadır; diğer bir deyişle aralarındaki faz açısı sıfır derecedir. Doğru cevap A'dır.
15.Soru
Yükseltici transformatör nedir?
Giriş sargılarına verilen elektriksel frekansı çıkış sargılarında yükselten elektrik cihazıdır. |
Giriş sargılarına verilen gerilim değerinin faz açısını çıkış sargılarında geciktiren elektriksel cihazdır. |
Giriş sargındaki gerilim faz açısı ile çıkış sargısındaki gerilim faz açısı arasında fark olan transformatördür. |
Birincil sargısına uygulanan gerilim değerini ikincil sargısından daha yüksek bir değer olarak elde ettiğimiz transformatördür. |
Akım dönüştürücü transformatördür. |
Birincil sargısına uygulanan gerilim değerini ikincil sargısından daha yüksek bir değer olarak elde ettiğimiz transformatörlere yükseltici tip transformatörler adı verilir.
16.Soru
Saf kapasitif yük düşünüldüğünde, akım gerilimden kaç derece ilerdedir,
90 |
120 |
180 |
30 |
60 |
Saf kapasitif yük düşünüldüğünde, akım gerilimden 90° ilerdedir,
17.Soru
Üç-fazlı iletim hatlarının sıralı devrelerini elde etmek için aşağıdaki hangi denklem temel alınabilir?
ZI = A−1ZPA |
ZS = A−1ZA |
ZS = A−1ZPA |
ZS = AZPA |
ZI = A−1ZPA |
Üç-fazlı iletim hatlarının sıralı devrelerini elde etmek için aşağıdaki denklemden yola çıkılabilir: ZS = A−1ZPA.
18.Soru
Üç fazlı simetrik yüke ait negatif-sıralı empedans değeri aşağıdakilerden hangisidir?
|
|
|
|
|
Pozitif-sıralı ve negatif-sıralı empedanslar simetrik yük için eşittir ve
ifadesi ile verilir. Doğru cevap E'dir.
19.Soru
Aşağıdakilerden hangisi jeneratör nötr empedansındaki gerilim düşümüdür?
Zn In’dir ve (3Zn) Io |
Eab = 480∠ 0° |
ZL= 30∠ 40° Ω |
ZL = 1∠ 85° Ω |
Io= I2 = = 0 |
Jeneratör nötr empedansındaki gerilim düşümü Zn In’dir ve (3Zn) Io şeklinde de yazılabilir.
20.Soru
Çift sargılı, tek-fazlı bir transformatör 60 Hz frekans değerinde 25 kVA, 360/120 V anma değerleri ile verilmiştir. Birincil sargıya bağlanan kaynak, transformatördeki ikincil sargıya bağlanan Z2 empedans yüküne enerji sağlamaktadır. Yük üzerine düşen gerilim 116 V olduğunda; yük, 0,8 geride güç faktörüyle 12 kVA güç çekmektedir. Transformatörün ideal olduğu varsayıldığına göre aşağıdakilerden hangisi yük empedansının değeridir?
|
|
|
|
|
-
