Güç Sistemleri Analizi Ara 7. Deneme Sınavı

1.Soru

Güç üçgeni düşünüldüğünde; 120 kW ve 160 kVAR güç değerlerine sahip bir yükün, çektiği kompleks güç değeri aşağıdakilerden hangisi olur?

40 KVA

120 KVA

160 KVA

200 KVA

240 KVA

2.Soru

Çift sargılı, tek-fazlı bir transformatör 60 Hz frekans değerinde 25 kVA, 360/120 V anma değerleri ile verilmiştir. Birincil sargıya bağlanan kaynak, transformatördeki ikincil sargıya bağlanan Z₂ empedans yüküne enerji sağlamaktadır. Yük üzerine düşen gerilim 116 V olduğunda; yük, 0,8 geride güç faktörüyle 12 kVA güç çekmektedir. Transformatörün ideal olduğu varsayıldığına göre aşağıdakilerden hangisi 360 V sargıya göre yük empedansının değeridir?

3.Soru

Eşdeğer seri empedans genellikle kısa-devre testindeki anma akım değerinde belirlenir.

Paralel admitans ise açık-devre testindeki anma gerilim değerinde belirlenir.

Anma değerlerinde çalışan transformatördeki ufak değişiklikler için empedans ve admitans değerleri sabit kabul edilir.

Transformatörlerdeki kısa-devre ve açık-devre testleri ile ilgili aşağıdakilerden hangisi doğrudur?

Yalnız i

Yalnız ii

Yalnız i ve ii

Yalnız ii ve iii

i, ii ve iii

4.Soru

Yukarıda verilen denklem kaç fazlı iletim hatlarının sıralı devrelerini elde etmek için kullanılabilir?

1

5

2

7

3

5.Soru

Simetrik seri empedanslar için sıralı empedans değeri denklemi kullanılarak elde edilir. Bu denklemde kullanılan dönüşüm matrisi (yani dönüşüm matrisinin tersi) aşağıdakilerden hangisidir?

6.Soru

İdeal transformatör için aşağıdakilerden hangisi yanlıştır?

Giriş ve çıkış güçleri birbirine eşittir

Çekirdek kaybı sıfırdır

Kaçak akı yok olarak kabul edilir; tüm akı, çekirdek ve sargılarda sınırlandırılmıştır

Çekirdek geçirgenliği sonsuzdur; bu da sıfır çekirdek relüktansına (manyetik direnç) karşılık gelmektedir.

Sargılardaki direnç sonsuzdur; bu yüzden sargılardaki I^2 R kayıpları sıfır olur

7.Soru

Simetrik yük tanımına göre aşağıdaki ifadelerden hangisi doğrudur?

Sıralı empedans matrisi devriktir.

Sıralı empedans matrisi köşegendir.

Sıralı empedans matrisi eşdeğerdir.

Sıralı empedans matrisi paraleldir.

Sıralı empedans matrisi kararsızdır.

8.Soru

Aşağıdakilerden hangisi eşit büyüklükte, aralarında ±120° faz kaymasına sahip ve açısal olarak pozitif yönde sıralanmış üç ayrı fazörden meydana gelmektedirler?

Sıfır-sıralı bileşenler

Pozitif-sıralı bileşenler

Negatif-sıralı bileşenler

Birim sıralı devre

Empedans matrisi

9.Soru

Aşağıdakilerden hangisi jeneratörün çıkış gerilim seviyelerinden biridir?

2 kV

4,5 kV

7,8 kV

8,9 kV

0,6 kV

10.Soru

Dengeli bağlı empedans yükün eşdeğer devresine ait pozitif-sıralı empedans değeri aşağıdakilerden hangisidir?

11.Soru

Aşağıdakilerden hangisi yük endüktif ise doğrudur?

Akım gerilimden geridedir,

Çekilen reaktif güç negatiftir,

Akım gerilimden geridedir,

Kondansatör şebekeye negatif reaktif güç sağlar,

Sıfır reaktif güç çekilir.

12.Soru

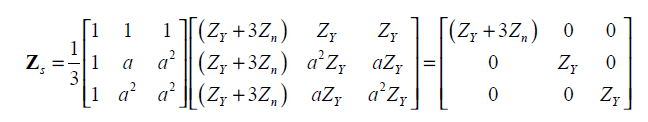

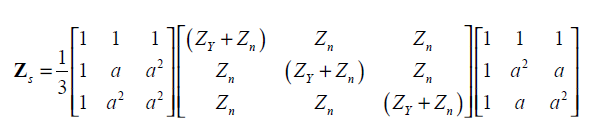

Aşağıdaki matrislerden hangisi Y bağlı dengeli yük için Z_s sıralı empedans matrisi olarak kullanılır?

13.Soru

Aşağıdakilerden hangisinin jeneratörler ve motorlar gibi dönen elemanların pozitif- ve negatif-sıralı empedansları için söylenmesi doğrudur?

Eşittir.

Dengelidir.

Genellikle eşit değildir.

Tutarsızdır.

Doğrusaldır.

14.Soru

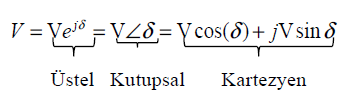

Kutupsal formda şeklinde gösterilen gerilimin anlık değeri aşağıdakilerden hangisiyle ifade edilir?

15.Soru

Amerikan standartlarına göre, Y - ? transformatörünün yüksek-gerilim tarafındaki negatif-sıralı gerilim ve akımları, alçak-gerilim tarafındaki aynı niceliklere karşılık gelen değerlerin açısal olarak kaç derece gerisindedirler?

30°

45°

60°

75°

90°

16.Soru

Üç fazlı bir sistemde olarak gösterilen fazör aşağıdakilerden hangisine karşılık gelmektedir?

b fazına ait sıfır-sıralı bileşen

b fazına ait pozitif-sıralı bileşen

a fazına ait pozitif-sıralı bileşen

b fazına ait negatif-sıralı bileşen

a fazına ait negatif-sıralı bileşen

17.Soru

Sıralı empedans matrisi köşegen olan yük olarak tanımlanan kavram aşağıdakilerden hangisidir?

Paralel yük

Simetrik yük

Yığışımlı yük

Asimetrik yük

Toplam yük

18.Soru

Sıralı empedans matrisi köşegen olan yük aşağıdakilerden hangisidir?

Simetrik yük,

Sıfır sıralı empedans,

Negatif sıralı empedans,

Pozitif sıralı empedans,

Hat empedansı.

19.Soru

Jeneratör nötr empedansındaki gerilim düşümü formülü aşağıdakilerden hangisidir?

(Z_n)I₀

(3Z_n)I

(3Z_n)A₀

(3Z)I₀

(3Z_n)I₀

20.Soru

Alçaltıcı tipteki transformatörün görevi aşağıdakilerden hangisidir?

Giriş gerilimini çıkışta düşürmek

Giriş frekansını çıkışta düşürmek

Giriş akımını çıkışta düşürmek

Çıkış frekansını çıkışta düşürmek

Çıkış akımını çıkışta düşürmek
