Güç Sistemleri Analizi Final 3. Deneme Sınavı

Toplam 20 Soru
Diğer "Güç Sistemleri Analizi" Sınavları
PAYLAŞ:

1.Soru

Ağaç direkler, kullanım yerlerine göre hangi şekilde kullanılırlar?


Köşe durdurucu ve ayırıcı direk olarak
Geçit ve nihayet direk olarak
Nihayet direk olarak
Dağıtım direği olarak
Taşıyıcı ve köşe taşıyıcı direk olarak

2.Soru

Türkiye'de kullanılan alçak-gerilim (AG) şebekelerinin faz-nötr arası gerilimi kaç volttur?


250 V

240 V

220 V

120 V

110 V

3.Soru

Gerilim kontrollü (PV) bara vasıtasıyla güç akışı sonunda hangi değerler hesaplanır?


P1 ve Q1

P1 ve V1

Qk ve δk

Qk ve V1

V1 ve δk

4.Soru

6 bilinmeyenli denklem sistemi için çözüm yapılıyorken eğer Gauss elemesi yöntemi kullanılıyorsa, bu yöntem kaç adet bölme işlemi gerektirir?


15

12

9

6

3

5.Soru

Aşağıdakilerden hangisi ortalama gerilim hatlarındaki direklere etki eden yatay kuvvetlerdendir?


Rüzgâr Kuvveti

İletken Ağırlığı

İzolatör Ağırlığı

Direğin Kendi Ağırlığı

Montör Ağırlığı

6.Soru

Aşağıdakilerden hangisi güç akışı hesabının sonuçlarından biri değildir?


Şebekedeki baralara ait gerilim genlikleri.

Şebekedeki baralara ait gerilim açıları.

Şebekedeki baralara ait gerilim frekansları.

Baralardan ve iletim hatlarından akan aktif güçler.

Enerji sistemindeki toplam güç kaybı.

7.Soru

Üç-fazlı, 60 Hz, tamamen transpoz edilmiş 500 kV, 240 km’lik hat aşağıdaki pozitif-sıralı hat sabitlerine sahiptir.

Söz konusu iletim hattı için yüksüz durumda alıcı-uç tarafının gerilim genliği 512 kV ve tam-yük durumunda alıcı-uç tarafındaki gerilim genliği 480 kV ise bu iletim hattının voltaj regülasyon değeri yüzde olarak aşağıdakilerden hangisidir?




10,66

9,66

8,66

7,66

6,66

8.Soru

  1. Termal limit
  2. Voltaj-düşüm limiti
  3. Yatışkın-durum kararlılık limiti

Yukarıdakilerden hangisi/hangileri hattın elektriksel olarak yüklenebilirliği ile ilgili sınırlandırmalar arasında yer almaktadır?


Yalnız I

I ve II

Yalnız II

II ve III

I, II ve III

9.Soru

Elektrik enerjisi ilk üretildiği zamanlara _______ formatında üretilmiştir?


AC

PC

DC

RC

RM

10.Soru

  1. Tristör anahtarlamalı dirençler
  2. Tristör anahtarlamalı endüktörler
  3. Tristör anahtarlamalı kapasitörler
  4. Paralel kapasiteli tristör anahtarlamalı endüktörler

Yukarıda verilen sistemlerden hangileri reaktif güç kontrolü yaparak hattın yüklenebilirliğini artırırlar?


I ve II

II ve III

I, II ve III

II, III ve IV

I, II, III ve IV

11.Soru

Giriş verileri temel olarak hangi verilerinden oluşur?


Bara ve iletim hattı

İletim hattı ve transformatör

Bara, iletim hattı ve transformatör

bara ve transformatör

bara,salınım ve transformatör

12.Soru

Bir iletim hattının gönderici-uç tarafında bulunan geriliminin parametreleri ve alıcı-uç tarafındaki gerilim olan ve alıcı-uç tarafındaki akım olan   cinsinden ifadesi aşağıdakilerden hangisidir?


13.Soru

Elektrik enerjisini iletmeye yarayan ve farklı iki elektrik noktasını elektriksel bakımdan birbirine bağlayan, dış çevresi elektrik akımına karşı yalıtılmış, bir ya da birden çok damarı bulunan iletim elemanı aşağıdakilerden hangisidir?


Direkler

Kablolar

İzolatörler

Parafudrlar

Ayırıcılar

14.Soru

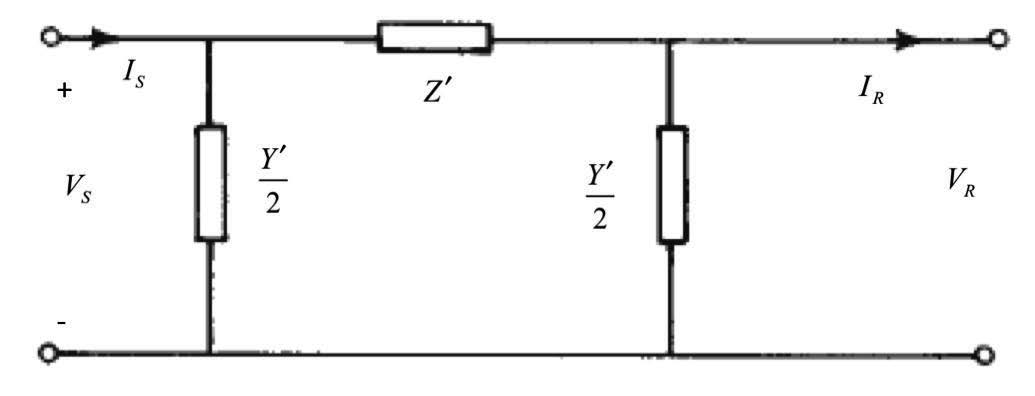

Yukarıdaki şekil neyi ifade etmektedir?


Eşdeğer pi devresi,

Eşdeğer T devresi,

Eşdeğer empedans karşılıklı hat modeli,

Eşdeğer kapasitif hat modeli,

Eşdeğer kapasitans karşılıklı hat modeli.

15.Soru

Pmak değeri kayıpsız hattın teorik olarak hangi limiti olarak ifade edilmektedir?


Anlık durum kararlılık limiti

Yatışkın-durum kararlılık limiti

Parametrik durum kararlılık limiti

Termal durum kararlılık limiti

Pratik durum kararlılık limiti

16.Soru

Yüksek gerilim hattı boyunca seçilen noktalarda herbir faz ile toprak arasına bağlanan ve bağlandıkları kısımda reaktif gücü emerek hafif yük koşullarında meydana gelebilecek aşırı gerilimleri azaltıcı etki yapan elemanlara be ad verilir?


Şönt dirençler

Seri kapasitanslar

Şönt endüktanslar

Seri endüktanslar

Şönt admitanslar

17.Soru

Hangisi güç akışı kontrollerinden değildir?


Jeneratörlerin uyartım kısımlarının kontrolü

Regüleli ve kademe değiştiricili transformatörlerin kontrolü

Şönt kapasitör sistemlerin anahtarlanması

 Şönt reaktör sistemlerin anahtarlanması

Regüleli jenaratörlerin kontrolu

18.Soru

Bu şebekelerin görevi; üretilen elektrik enerjisini üretim yerinden alarak şehirlerarası veya bölgeler arası iletmektir. İletimde bu şebekelerin kullanılmasının en önemli sebebi; iletimde oluşacak kayıpları en aza indirmektir. Diğer bir sebep ise; yüksek akımın taşınmasında çok büyük kesitli kablolara ihtiyaç olmasından dolayı yüksek güç iletiminde akımın azaltılarak gerekli iletken kesitlerinin küçültülmesidir. Türkiye’deki bu şebeke voltajı değerleri genellikle 66 kV ve 154 kV’tur.

Yukarıda hangi gerilim sınıfındaki şebekeden bahsedilmektedir?


Düşük-gerilim şebekesi

Alçak-gerilim şebekesi

Orta-gerilim şebekesi

Yüksek-gerilim şebekesi

Çok-yüksek-gerilim şebekesi

19.Soru

Kaç km altındaki havai hatlar kısa iletim hattı olarak adlandırılır?


20

50

80

110

150

20.Soru

I.   İletken üzerinden geçen akımın büyüklüğü

II.  İletken üzerinden geçen akımın geçiş zamanı
III. Rüzgar hızı

İletkenin sıcaklığı yukarıdaki faktörlerden hangilerine bağlıdır?


Yalnız I

I ve II

I, II ve III

Yalnız II

I ve III
