Devre Analizi Deneme Sınavı Sorusu #1351131
Devre Analizi Deneme Sınavı Sorusu #1351131

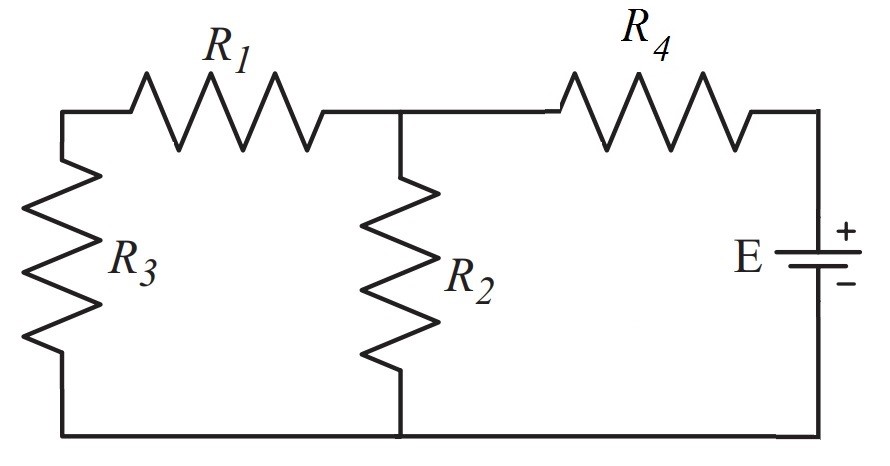

Şekildeki devrede R1 = 3 ?, R2 = 4 ?, R3 = 3 ?, R4 = 1,6 ? ve kaynak gerilimi E = 10 V olarak verilmiştir. E kaynağı üzerinde harcanan güç kaç Watt’tır?
|
10 W |
|
18 W |
|
25 W |
|
32 W |
|
48 W |
Yanıt Açıklaması:
Bu durumda I = I1 + I2 yazılır.
I = I1 + I2 › -I + I1 + I2 = 0
Buradan V1 = 6 V bulunur. V1 düğüm noktasının gerilim 6V olarak bulunduktan sonra;
Kaynak üzerindeki harcanan güç = I x V = 2,5 A x 10 V = 25 Watt’tır.
