3. soruda elde edildiği gibi I akımı 3,5 A’dir. Bu durumda;
P=IV₁ = 3,5.40=140 Watt’tır.

 Güç =68.0,45=30,6.

Kapalı bir devrede üzerinden akım geçen tüm elemanlara devre elemanı denir. Bir devrede bir düğüm noktasından başlayarak elemanlar üzerinden hareket ederek aynı düğüm noktasına ulaştığımızda bir kapalı devre oluşur. Kolları üzerinde devre elemanları bulunan kapalı devreye çevre denir. Elektronların kaynakta üretilen enerji dolayısı ile hareket etmesi sırasında iletkenin buna karşı uyguladığı zorluğa direnç denir. Kaynak ise devreye gerilim ve akım sağlayan ekipmandır. Bir elektrik devresinde iki ya da daha fazla devre elemanının bağlı olduğu noktaya düğüm noktası denir.

Çevre: Kapalı bir elektrik devresinde akımın geçerek devresini tamamladığı yoldur

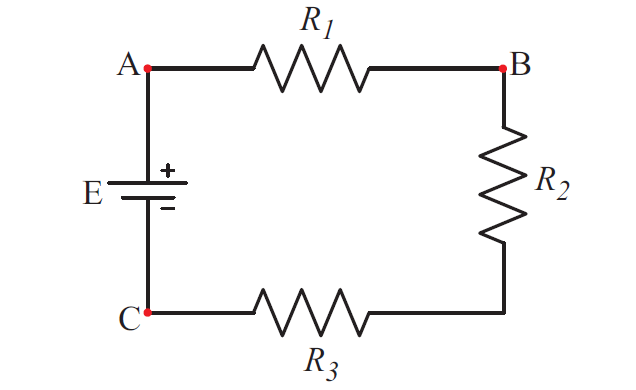

B ve C noktaları arasındaki gerilim, R₂ ve R₃ dirençlerinin üzerindeki gerilim toplamına eşittir. Akım 6. soruda 2 A olarak bulunmuştur.
V_BC= R₂I+ R₃I = 5.2+5.2 =20V’tur.

Yüklerin hareketi sonucu elektrik akımı oluşur ve elektrik akımı birim zamanda yer değiştiren yük miktarına göre belirlenir.

R2, R3 ve R4 dirençleri üçgen formdadır. Devrenin eşdeğer direncinin hesaplanabilmesi için üçgen form yıldız forma çevrilir. Üçgen devreyi oluşturan dirençlerin hepsi eşit olduğu için yıldız devrenin dirençlerinin her biri 15/3= 5 ? 5 ?’luk direnç ile R5 seri, diğer kolda ise 5 ?’luk direnç, R6 ve R7 seri bağlıdır. Bu durumda her iki koldaki dirençlerin eşdeğerleri;
R_eş1=5+5=10 ?   R_eş2=5+3+2=10 ? olarak bulunur.
Son durumda birbirine paralel R_eş1 ve R_eş2 direnci. Ve onlara seri bağlı R1 ve 5 ?’luk bir direnç bulunur.
Paralel bağlı R_eş1 ve R_eş2 dirençlerinin eşdeğer direnci;
R_eş3=(R_eş1.R_eş2)/(R_eş1+R_eş2)=(10.10)/(10+10)=5 ?’dur.
Son olarak seri bağlı olan R_eş3, R1 ve 5 ?‘luk direnç kullanılarak devrenin eşdeğer direnci;
R_eş=10+5+5=20 ?   olarak bulunur.
Akım değeri ise, I=V/R_eş=50/20 2,5 A’dir.

R₁ üzerinden geçen I₁ akımı, paralel kollardaki gerilimlerin eşit olması nedeniyle;

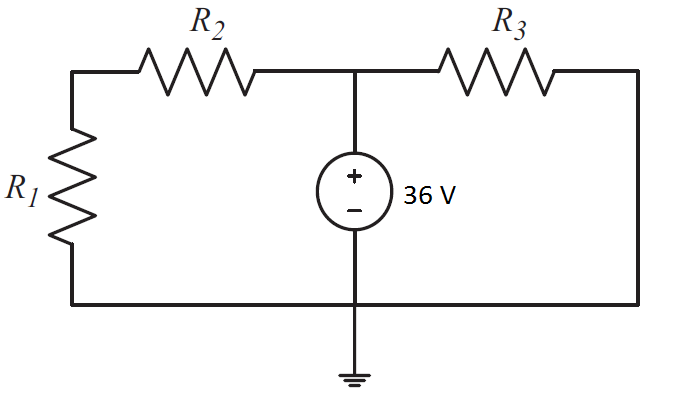

I ₁ = V_A /R₁+ R₂ = 36 /4+2 = 36/6 = 6 A

Bu iki uç arasındaki enerji farkı potansiyel farkı belirtir, bu elektron akışı iki uç arasındaki enerji eşit oluncaya kadar devam eder, fark sıfır olunca elektron akışı durur.

Elektrik devrelerinde her zaman tek bir kaynak bulunmaz. İçerisinde çok sayıda akım ve gerilim kaynağı bulunan devrelerle de karşılaşılabilir. Bu durumda devredeki her kaynağın ayrı ayrı devre üzerindeki etkisini bulmak için Süperpozisyon teoremi kullanılır.

P=IR₁ = 2,5. 30= 75  Watt’tır.

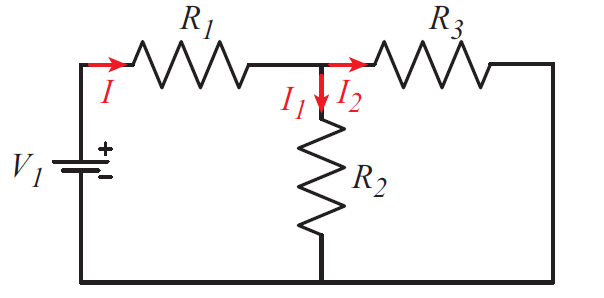

Bu durumda  I = I1 + I2 yazılır.

I = I1 + I2 › -I + I1 + I2 = 0

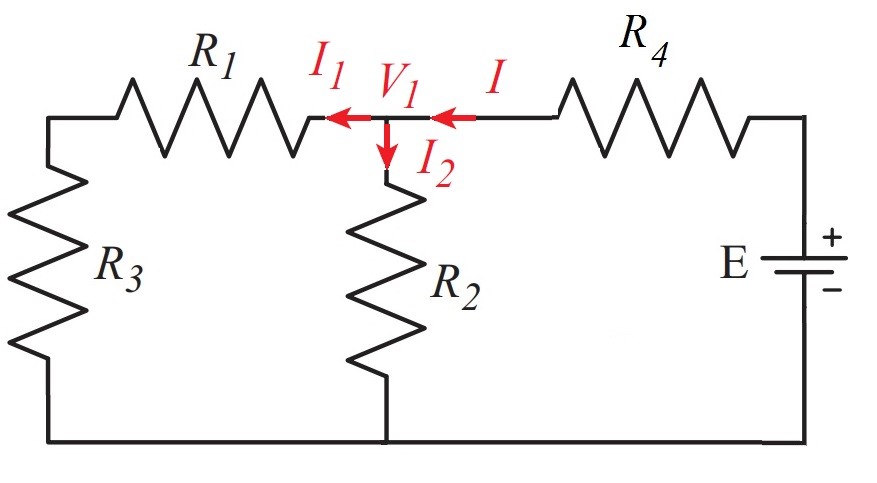

Buradan V1 = 6 V bulunur. V1 düğüm noktasının gerilim 6V olarak bulunduktan sonra;

Kaynak üzerindeki harcanan güç = I x V = 2,5 A x 10 V = 25 Watt’tır.

Kirchhoff akım yasasına göre bu ortak düğüm noktasındaki akımların cebirsel toplamı sıfırdır.

Şekilde; Thevenin’den Norton eşdeğer devresine dönüşüm gösterilmektedir.

Thevenin teoremine göre karmaşık bir devre herhangi iki noktasına göre bir gerilim kaynağı ve ona seri bağlı bir direnç ile gösterilebilir. Elde edilen bu devreye Thevenin eşdeğer devresi denir.

Devre analizi terminolojisinde frekans birimi Hertz’dir. Saniye ise Periyot birimidir. Sorunun doğru cevabı C seçeneğidir.

Elektronların kaynakta üretilen enerji dolayısı ile hareket etmesi sırasında iletkenin buna
karşı uyguladığı zorluğa direnç denir. İletkenin direnci, iletkenin kesiti ve uzunluğuna
bağlı olarak değişirken iletkenin cinsi de direnç üzerinde etkilidir. Çünkü her iletkenin
kendine ait bir özdirenci vardır ve sabittir. R (ohm) ile gösterilen direnç; kesit alanı S (milimetrekare),
uzunluğu l (metre) ve özdirenci ? (ohm.mm2/metre) olmak üzere;
R = ? · l / S
şeklinde hesaplanır.

Ohm yasasından yola çıkarak R1 direnci üzerindeki gerilimi I_R1= (I /(R₁+R₂))R₂ eşitliğinden buluruz. Bu durumda, I_R1= (10/(2+8))8 = 8 A’dir.

P_R3 =(I₂)²R₂ =(V_A/R₂)R₂=(36/4)².4=324 Watt
