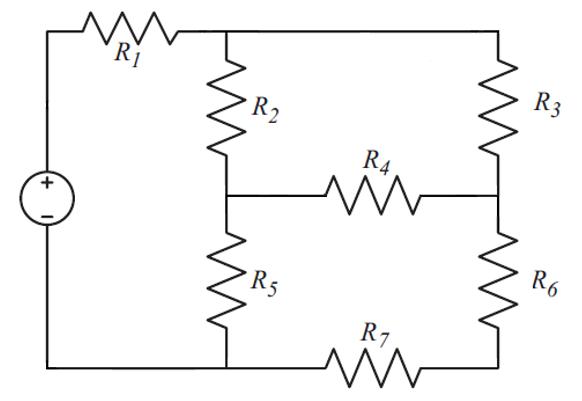

Şekilde görüldüğü gibi R2, R3 ve R4 dirençleri üçgen formdadır. Devrenin eşdeğer direncinin hesaplanabilmesi için üçgen form yıldız forma çevrilir. Üçgen devreyi oluşturan dirençlerin hepsi eşit olduğu için yıldız devrenin dirençlerinin her biri

 Rλ =RΔ /3  Rλ =3 /3  Rλ = 1 Ω

Re ş1 = 1 + R5 = 1 + 3 = 4 Ω

Re ş2 = 1 + R6 + R7 = 1 + 2 + 1 = 4 Ω olarak bulunur.

Bu devrede 4Ω ve 4 Ω paraleldir. İki direncin paralelliği ile bulunan Reş3 direnci ise 1 Ω ve R1 dirençleri ile seri bağlıdır.

Reş3 = 4.4 / (4+4) = 2 Ω

Devrenin eşdeğer direnci,

Reş = R1 + 1 + 2 = 5 + 1 + 2 = 8 Ω olur.

Sorunun doğru cevabı D seçeneğidir.
