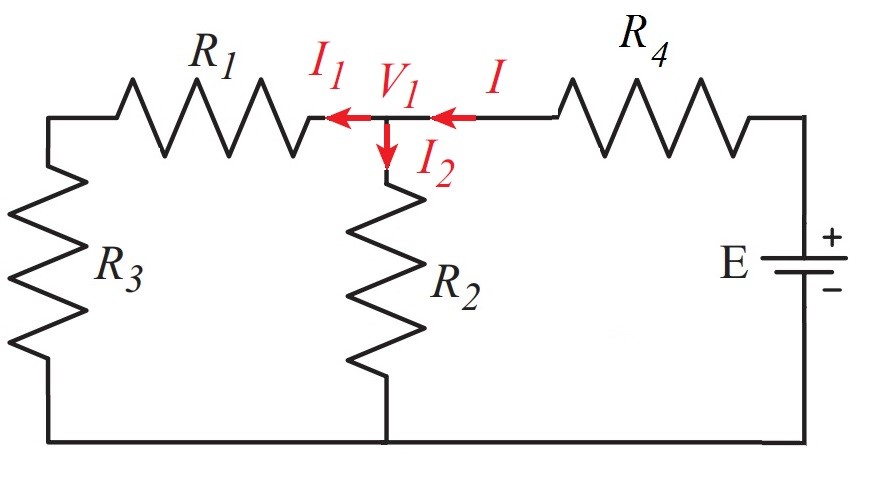

Şekildeki devrede R1 = 3 ?, R2 = 4 ?, R3 = 3 ?, R4 = 1,6 ? ve kaynak gerilimi E = 10 V olarak verilmiştir. Verilen devrede R1 direnci üzerine düşen gerilimin değeri nedir?
|
3V |
|
4V |
|
4,5V |
|
5V |
|
5,5 V |
Yanıt Açıklaması:
Bu durumda I = I1 + I2 yazılır.
I = I1 + I2 › -I + I1 + I2 = 0
Buradan V1 = 6 V bulunur. V1 düğüm noktasının gerilim 6V olarak bulunduktan sonra;
olarak bulunur. R1 direncinin üzerindeki gerilim = I1 x R1 =1 A x 3 ? = 3 V olarak bulunur.
