Devre Analizi Deneme Sınavı Sorusu #1351166

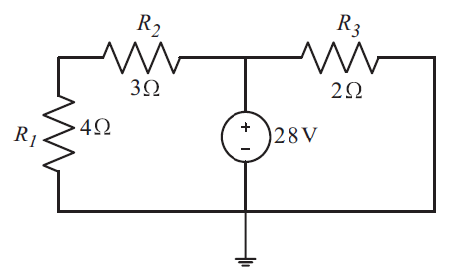

Şekildeki devrede R1=4? , R2= 3? , R3=2? kaynak gerilimi ise V=28 Volt olarak verilmiştir. Buna göre R₁direnci üzerindeki gerilim kaç Volt’tur?

3,5 Volt

7 Volt

12 Volt

14 Volt

16 Volt

Yanıt Açıklaması:

R1 direnci üzerindeki gerilim;

V_R1= I₁ . R₁ = 4 . 4 = 16 V olarak bulunur.

PAYLAŞ:

SORUNUN CEVABI: E
