Direncin tersi iletkenliktir.

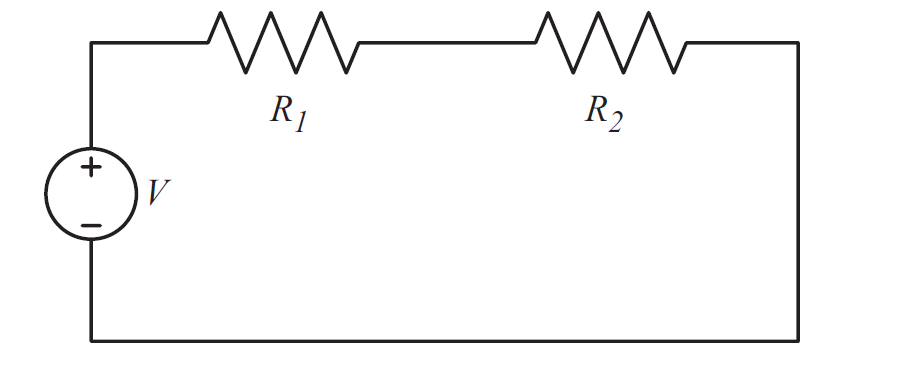

Seri bağlı direnç değerleri toplamı R_eş=10+6 =16 ?, ohm kanunundan I=V/R=80/16= 5 A’dir.

Kapalı bir devrede üzerinden akım geçen tüm elemanlar devre elemanı olarak adlandırılır.

Kirchhoff akım yasasına göre bu ortak düğüm noktasındaki akımların cebirsel toplamı sıfırdır.

Bir iletkenin iki ucu arasındaki potansiyel farkın, iletkenden geçen akım şiddetine oranı
sabittir. Bir iletkenin direnci, üzerinden geçen akımla ters, üzerindeki gerilimle doğru orantılıdır. Direnç, akım ve gerilim arasındaki bu ilişkiyi belirleyen kanuna OHM Kanunu denir.

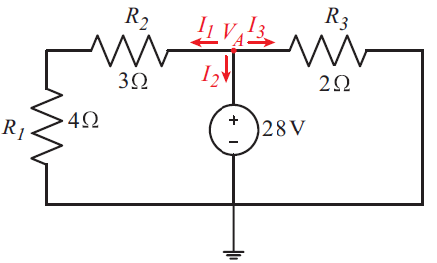

R1 direnci üzerindeki gerilim;

V_R1= I₁ . R₁ = 4 . 4 = 16 V olarak bulunur.

Kapalı bir devrede üzerinden akım geçen direnç, kaynak gibi elemanlara devre elemanı denir. Bir elektrik devresinde ikiden fazla devre elemanının birleştiği yere düğüm veya düğüm noktası denir. İki düğüm arasında kalan aynı akımın geçtiği ve üzerinde devre elemanlarının yer aldığı devre parçasına kol denir. Bir devrede akımın devresini tamamladığı yola çevre, içerisinde kol bulunmayan çevrelere göz denir. Akım bölümünün gerçekleşeceği üç ya da daha fazla elemanın bağlı olduğu düğüm noktalarına temel düğüm noktası denir.

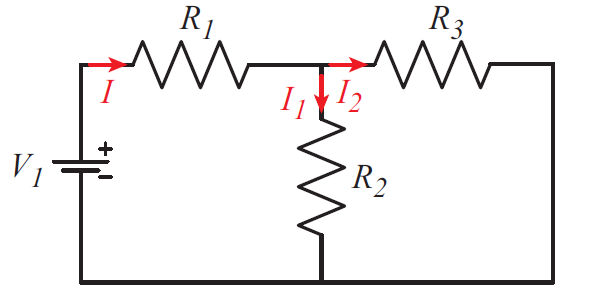

R3 ve R2 dirençleri birbirine paralel R1 direnci ise seri bağlıdır. Eşdeğer direnç 5? olarak hesaplanır. I=V/R formülüne göre I= 2A olarak hesaplanır.

Düğüm denklemleri yazılırken, Kirchhoff’un akım yasasına göre düğüm noktasına gelen akımlar eksi (–), düğüm noktasından giden akımlar artı (+) alınır.

R₁ üzerindeki gerilim, V_R1= R₁ formülüyle bulunabilir. Akım değeri bir önceki soruda 3,5 A olarak bulundu. Bu durumda;
V_R1= 3,5.10 = 35 V, olarak bulunur.

Devrede sadece akım kaynakları ve onlara paralel bağlı dirençler bulunuyorsa, akım kaynaklarının yönlerine bakılarak kaynaklar toplanır, paralel bağlı dirençlerin eşdeğeri hesaplanır ve kaynak dönüşümü uygulanarak gerilim kaynağına seri bağlı direnç haline getirilerek eşdeğer devre çizilir.

R₁ = R₀ . [1 + ? . (t₁ - t₀ )] ; 110 = 10 . [1 + 1.25 (t₁ – 20)] ; t₁ = 100 . sf. 10. Doğru cevap C'dir.

Gustav Robert Kirchhoff, 1845 yılında Kirchhoff yasalarını bulmuştur. Kirchhoff‘un akım ve gerilim yasaları, seri, paralel ve karışık devrelerde kullanılan temel yasalardır.

Kirchhoff’un gerilim yasası, kapalı bir elektrik devresinde devreye uygulanan gerilim ile seri bağlı dirençlerin üzerindeki gerilim düşümlerinin toplamının sıfıra eşit olduğunu ifade etmektedir.

Ki­rchhoff’un akım yasasına göre A düğüm noktası için; -İ1+İ2-İ3+İ4-İ5=0’ dır. Buna göre -3+7-2+4-İ5=0 denkleminden,  İ5=4 değeri elde edilir.

Kirchoff’un akım yasasına göre I₂ + I₄ = I₁ + I₃ + I5’dir.  6+8 = 2+3+ I₅ I₅=9 A.

Devre şemasında verilen akım yönüne göre Ki­rchhoff’un Gerilim yasası uygulandığında-E+V1+V2+V3=0 denklemi elde edilir. Denklem tekrar düzenlenirse

 -24+2I+3I+5I=0 denkleminden 10I=24 I=2.4A olarak ana akım hesaplanır.

Çevre akımları yöntemi ile devrelerin analizi yapılırken aşağıdaki işlem basamakları sırasıyla uygulanmaktadır:
• Devrenin çözümü için gerekli olan gözler belirlenir.
• Her bir göz için bir göz akımı atanır ve isimlendirilir.
• Çözümü istenen devrede eğer göz akımlarının yönleri belirtilmemiş ise keyfi olarak seçilir. Genel olarak akım yönünün saat yönünde olması tercih edilir.
• Her bir göze Kirchhoff’un gerilim yasası uygulanarak göz sayısı kadar denklem yazılır.
• Göz denklemleri yazılırken bir başlangıç noktası seçilerek, tekrar o noktaya gelindiğinde denklemin yazılımı sonlandırılmalıdır.
