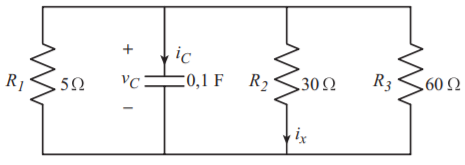

Şekildeki devre için vC(0) = 15 V olarak verilmiştir. t = 400 msn için ix(t) akımı aşağıdakilerden hangisidir?
0,37 A |
0,63 A |
3,75 A |
0,18 A |
0,4 A |
Yanıt Açıklaması:
Şekildeki devre için öncelikle Thevenin eşdeğer direnci ve zaman sabiti hesaplanır:
Buna göre kondansatör voltajı ve akımı şu şekilde elde edilir:
ix(t) akımı ise temel devre kanunları kullanılarak bulunur:
t = 400 msn = 0,4 sn için ise,
i
ix (0,4) = 0,5 . e–1 = 0,18 A olarak elde edilir.
